费斯托气动与PLC综合实训装置_S7-200SMART气动回路触摸屏组态实训台

费斯托气动与PLC综合实训装置

一、产品概述

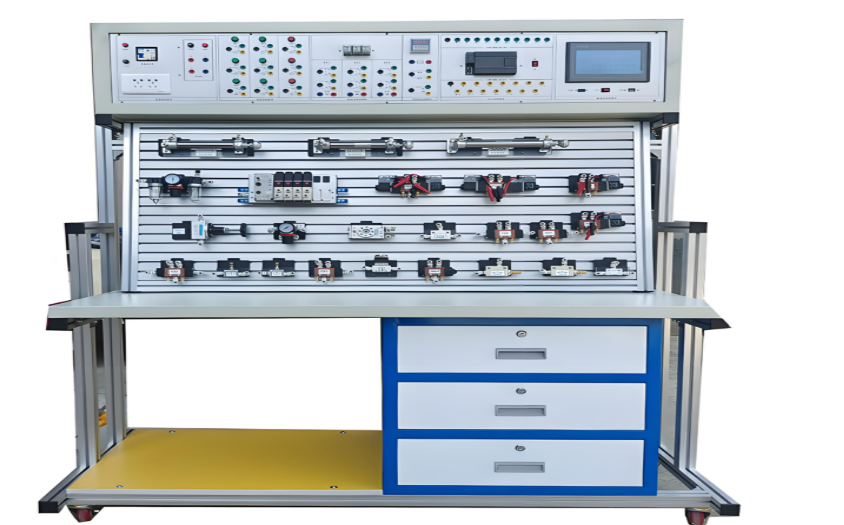

费斯托气动与PLC综合实训装置是一款集工业气动元件、低压电气控制、西门子 S7-200SMART PLC 编程、继电器对比控制、触摸屏组态于一体的机电综合教学设备。设备采用铝型材框架结构，配套费斯托原厂气缸、换向阀、节流阀、梭阀、快速排气阀等常用气动元件，可完成单作用/双作用气缸控制、速度调节、压力控制、多缸联动、PLC 延时与顺序控制、触摸屏软元件控制等 20+ 项基础与综合气动实训回路。

本套费斯托气动与PLC综合实训装置适用于自动化类、机电一体化、电气自动化、智能制造等相关专业的《气动技术》《PLC 原理与应用》《电气控制与 PLC》《机电传动控制》等课程实验，也可用于职业院校技能训练、企业电工/钳工/设备调试岗前培训。

二、技术参数（收录友好表格版）

三、核心功能特点

1. 气电PLC一体化：费斯托气动与PLC综合实训装置将气动执行元件、低压电控、S7-200SMART、继电器模块、触摸屏集成在同一实训桌上，一套设备讲透“气路+电路+程序”三者关系。

2. 工业级费斯托元件：配置 ESNU 系列单/双作用气缸、VUVG 电磁换向阀、VUWS 气控阀、单向节流阀、快速排气阀、与/或门梭阀等，贴近自动化产线真实元器件。

3. 快换搭接，灵活组回路：每个气动元件带过渡底板（塑料底板 6.5×8cm），可随意吸附在 T 型槽铝型材面板上；气管采用 PU4 快换接头，拆接不漏接、不费力。

4. 低压安全设计：气源低压供气，电控统一 24V 直流安全电压，支持手动、自动、顺序、气控、电控多种操作模式，适合单人/小组轮训。

5. PLC 与继电器对比教学：装置保留独立继电器控制单元，可先接继电器跑回路，再切 S7-200SMART 跑同一动作，直观对比 PLC 在修改逻辑、扩展工序上的优势。

6. 实验室智能电源管理：内置无线远程电源管理系统，2.8 寸 TFT 彩屏实时显示三相电流、电压、有功/无功功率、功率因数、频率；带密码上电，只有输入正确才送气送电，符合实训室安全规范。

四、主要配置清单

4.1 控制与气源部分

• 实训桌：一体式铝型材框架 1 张

• PLC 主机模块：西门子 S7-200SMART 1 块（12I/8O 继电器输出）

• 电源模块 DC24V/2A 1 块

• 安全电源管理系统（带 TFT 屏）1 块

• 继电器控制模块 1 块

• 时间继电器模块 1 块

• 通态 7 寸触摸屏 1 块

• 控制按钮模块 1 块

• 静音无油空压机（550W，30L）1 台

4.2 费斯托气动执行与阀件

• 双作用缸 ESNU-25-100-P-A ×2

• 单作用缸 ESNU-25-100-PPS-A ×1

• 三联件 FRC-1/8-D-MINI ×1

• 减压阀（带表）MS4-LR-1/8-D6-WR ×1

• 电磁换向阀 VUVG-LK14 系列 ×4（含 T32C / M52 / B52 等）

• 气控阀 VUWS-L20 系列 ×4

• 手柄阀、按钮阀、滚轮杠杆阀各配

• 或门阀 OS-1/8-B ×2、与门阀 ZK-1/8-B ×1

• 快速排气阀 SEU-1/8 ×1、单向节流阀 GR-1/8-B ×2

• 延时阀 VZ-3-PK-3 ×1

• 行程开关 ME08 ×4

• 接头：T 型三通 Ø4×4、直通 Ø4×1、四通 Ø4×2

• PU4 气管 15 米

• 西门子编程电缆 2 条 + 实验导线 1 包

• 工具箱、实训说明书、STEP 7-MicroWIN SMART 软件光盘各 1

五、可开实训回路

5.1 基础换向与速度控制

• 单作用气缸换向回路

• 双作用气缸换向回路

• 单作用气缸速度控制回路

• 双作用气缸单向调速回路

• 双作用气缸双向调速回路

• 速度换接回路

• 缓冲回路

5.2 压力与保护类回路

• 二次压力控制回路

• 高低压转换回路

• 过载保护回路

• 互锁回路

• 卸荷回路

• 快速排气阀应用回路

5.3 顺序与往复控制

• 单缸单往复控制回路

• 单缸连续往复动作回路

• 计数回路

• 延时回路

• 与门型梭阀应用回路

• 或门型梭阀应用回路

5.4 PLC / 触摸屏综合控制（核心差异化）

• PLC 控制的延时回路

• 双缸同步动作回路

• 四缸联动回路

• 触摸屏软元件控制回路

• 继电器控制 vs S7-200SMART 控制对比实验

六、典型应用场景

• 高校：自动化、机电一体化、电气自动化、机械电子工程等专业课内实验

• 职教：气动与液压实训、PLC 编程实训、维修电工考证实训

• 企业培训：设备调试工、气动装配工、PLC 入门岗前训练

• 技能竞赛：气动回路搭接、S7-200SMART 顺序控制、触摸屏组态演示

七、常见问题 FAQ

Q1：费斯托气动与PLC综合实训装置和普通气动实训台区别在哪？

A：普通台一般只搭气路；这台把费斯托气动物件 + S7-200SMART + 继电器对比 + 7寸触摸屏 + 安全电源管理全集成在一台铝型材架上，既能练气路，也能练编程和组态。

Q2：PLC 是晶体管还是继电器输出？

A：标准配置为西门子 S7-200SMART 12 入 8 出，继电器输出方式，带载兼容性好，适合教学频繁改线。

Q3：能不能不做 PLC，先用继电器讲原理？

A：可以。装置单独留了继电器控制模块，先继电器跑通动作，再切 PLC 重写逻辑，对比教学效果更好。

Q4：空压机噪音大不大？

A：配的是静音无油空压机，30L 容积，运行噪音约 55 分贝，常规实训室可接受。

Q5：后期能不能加气动仿真软件或扩展模块？

A：标配含西门子编程软件光盘；面板为 T 型槽结构，元件模块化布置，后期可按课程需要增补阀件或通讯模块。
