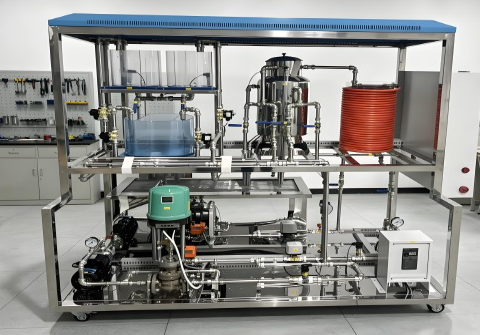

高级过程控制系统实验对象
高级过程控制系统实验对象是专为高校“自动调节原理”、“过程控制”、“控制仪表”、“自动检测技术与传感器”、“计算机”等相关课程量身打造的一款综合性教学实验设备。同时，它也可作为企业技术人员、仪表操作人员、系统运行监控人员进行实习与培训的利器。该装置能完整实现温度、压力、流量、液位等参数的定值调节系统，以及比值、串级、前馈等复杂调节系统的实验与培训功能，全面适应培训基地在热工仪表、高级过程自动控制原理及系统、火电厂计算机控制及系统、DCS、PLC等专业的教学需求。作为一款高性能的高级过程控制系统实验对象，它提供了接口控制箱，电源与信号分开设计，内置电源装置、变频器、温度调温装置及基本保护装置，并专门提供与DCS、PLC连接的扩展接口端子，极大方便了系统的二次开发与集成。
一、高级过程控制系统实验对象的核心功能
本高级过程控制系统实验对象在功能设计上充分兼顾了教学、科研与工程实训：
多课程覆盖：可满足自动控制原理、过程控制、传感器检测、计算机控制等多门核心课程的教学实验。
复杂控制算法验证：支持液位、温度、流量、压力的定值控制，以及串级控制、比值控制、前馈控制、滞后补偿等先进控制策略。
工业级接口扩展：控制箱配备与DCS、PLC对接的标准端子，学生可直接学习工业控制系统的信号对接与组态，无缝衔接现场应用。
安全与保护：集成电源保护、设备基本保护，确保实验过程的人身与设备安全。
二、高级过程控制系统实验对象技术参数
为确保高级过程控制系统实验对象的稳定运行，其基础技术参数如下：
输入电源：220V±10％ 50Hz，适应常规实验室供电环境。
工作环境：温度–10℃～+40℃，相对湿度＜85％（25℃），满足大多数教学场景。
装置容量：＜5kVA，能耗低，安全性高。
外形尺寸：1830mm×780mm×1850mm（长×宽×高），结构紧凑，便于实验室布局。
三、高级过程控制系统实验对象信号参数详解
高级过程控制系统实验对象提供了丰富的工业标准信号接口，具体信号参数如下表所示（部分关键信号）：
序号 | 信号名称 | 信号范围 | 信号类型 |
|---|---|---|---|
1 | 调节阀支路流量 | 0～1.2 ㎡/H | 二线制，4～20mA |
2 | 变频泵支路流量 | 0～1.2 ㎡/H | 二线制，4～20mA |
3 | 滞后盘管出口流量 | 0～1.2 ㎡/H | 二线制，4～20mA |
4 | 上水箱液位 | 0～3KPa | 二线制，4～20mA |
5 | 中水箱液位 | 0～3KPa | 二线制，4～20mA |
6 | 下水箱液位 | 0～3KPa | 二线制，4～20mA |
7 | 锅炉水温 | 0～100℃ | 100～138.5Ω（Pt100） |
8 | 夹套水温 | 0～100℃ | 100～138.5Ω（Pt100） |
9 | 盘管水温（3个点） | 0～100℃ | 100～138.5Ω（Pt100） |
10 | 变频器控制信号 | 0～50Hz | 4～20mA |
11 | 变频器反馈信号 | 0～50Hz | 4～20mA |
12 | 调压模块控制信号 | 0～100% | 4～20mA |
13 | 电动调节阀控制信号 | 0～100% | 4～20mA |
14 | 电动调节阀反馈信号 | 0～100% | 4～20mA |
以上信号均采用工业标准的4～20mA或电阻信号，确保与真实工业现场的一致性，方便学生掌握仪表信号的识读与接线。
四、高级过程控制系统实验对象详细配置清单
优质的高级过程控制系统实验对象配置是保障实验效果的基础。本装置在材质与结构设计上独具匠心，主要配置包括：
1. 框架与水箱系统
不锈钢框架：1套，外形尺寸1630mm×850mm×1850mm，采用38 * 38 * 2.0mm镜面不锈钢方管焊接，结实耐用，开放性好。
亚克力有机玻璃水箱：3只（上、中、下水箱），淡蓝色优质有机玻璃，透明度高。尺寸分别为D=22cm/H=25cm（上、中）和D=25cm/H=25cm（下）。独特的三槽设计（缓冲槽、工作槽、出水槽）保证液位稳定。水箱底部接有扩散硅压力传感器，主水箱容积可隔断、组合，其中一只可进行非线性实验，容积不小于20升。
储水箱：1只，1.5mm厚镜面不锈钢板制成，68cm×52cm×43cm，容量152L，内部带过滤网罩，底部放水阀，满足循环用水需求。
2. 加热与滞后模拟单元
工业模拟锅炉：1台，三层同心不锈钢圆筒（加热层、冷却层、溢流层），三相电加热管加热，功率2.5KW以上，配套可控硅移相控温，带防干烧装置及水箱水标。
盘管：1台，长35米（43圈），管径15mm，设有三个不同温度检测点，用于模拟管道输送和纯滞后环节，可完成温度滞后和流量纯滞后控制实验。
3. 检测与变送仪表
液位变送器：4只，量程0～3KPa，24V供电，4～20mA输出，精度0.5级，用于上、中、下水箱及锅炉液位检测。另增加1只0-100kpa压力变送器，用于管路恒压控制实验。
温度传感器：6只Pt100铂热电阻，测温范围-200～+850℃，分别检测锅炉内胆、夹套、盘管（3点）及上水箱出口水温。
流量计：2只涡轮流量计，公称通径10mm，量程0～1.2m³/h，精度1级，4～20mA输出，用于两条动力支路流量检测。
4. 执行与动力机构
电动调节阀：1套，新一代超小型电子式一体化直行程电动调节阀，DN15，220V交流驱动，4～20mA控制/反馈，精度高，操作方便。
水泵：2只磁力驱动泵，流量30升/分，功率90W，不锈钢泵体。一只由三相380V恒压驱动，另一只由三相变频220V输出驱动，扬程达12米。
电磁阀：1只（另有6只作为进水阀），24VDC工作，用于支路切换与干扰模拟。
二相移相调压装置：1只，输入0～5V/0～10V/4～20mA，输出380VAC，用于电加热功率调节。
交流变频控制：1只，0.2～400Hz输出，4～20mA或0～5V控制，驱动三相磁力泵。
5. 安全保护与电气控制
锅炉防干烧保护装置：1套，液位低于警戒线时自动切断加热电源。
锅炉保护系统：确保水位达到最低加热线才允许启动加热。
电气控制及标准信号转接箱：1套，包含电源、变频器、温度调温装置及基本保护，对外提供DCS/PLC扩展接口。
电气辅助器件：配套螺丝刀、扳手、生料带、电工胶带等工具及器件说明书。
