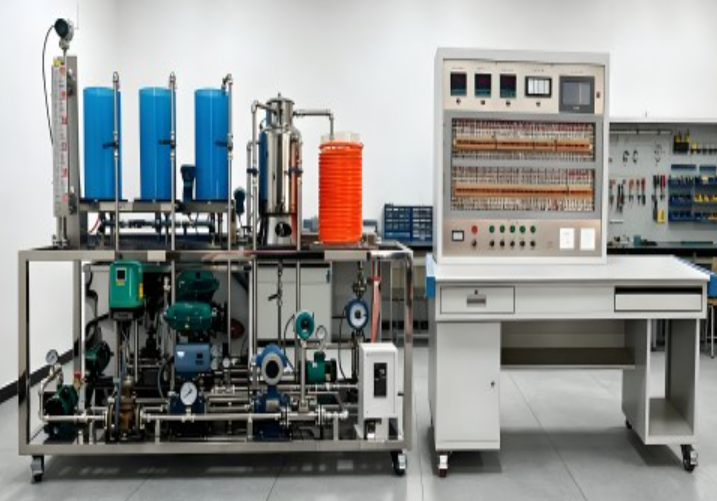

工厂过程控制仪表实操培训装置
工厂过程控制仪表实操培训装置面向高校自动化、测控、化工仪表、机电等专业，用于温度、压力、流量、液位等过程变量的检测、变送、回路控制与调节训练。该装置输入电压220V，主体为不锈钢框架，外形2400×600×1800mm（长×宽×高），配套操作电脑、操作桌椅；所有仪表过程接口采用标准过程接口，二次仪表与控制按钮安装于不锈钢网孔板，便于学生完成接线、组态、PID调节和故障排查。 下面从工艺对象、仪表配置、控制系统的角度，系统说明这套工厂过程控制仪表实操培训装置的选型与实训价值。
一、220V工厂过程控制仪表实操培训装置总体参数
供电输入：220V单相/装置动力与仪表回路按220V配置，部分磁力泵、变频器、调节阀执行器按控制柜分配供电
框架结构：不锈钢钢架，带水平调节支撑脚轮，尺寸2400×600×1800mm，适合实训室靠墙布置与移动定位
对象系统：150L 304不锈钢储水箱＋3套有机玻璃水箱＋锅炉＋盘管＋磁力泵＋电磁阀＋不锈钢管路阀门
控制系统：不锈钢网孔板安装二次显示仪表、智能调节仪、流量积算仪、无纸记录仪、闪光报警、调压/变频/阀控单元
操作终端：国产操作站电脑＋1200×600×750mm钢制操作台＋座椅，实现上位机监控、4—20mA信号采集与回路调节
标准接口：温度、压力、流量、液位一次仪表统一标准过程接头，方便更换、标定与教学演示
二、工艺对象：温度压力流量液位全参数实训载体
工厂过程控制仪表实操培训装置的工艺对象按“水循环＋热力回路＋气源控制”搭建，可独立完成单变量与串级控制。
1. 水箱与动力系统
储水箱：304不锈钢150L，带排空底阀和盖板，循环水与泵吸入口设隔板，减少扰动；
1/2/3号有机玻璃水箱：各18L，三槽稳流结构，透明观察液位，适配单容、双容、三容液位特性实验；
动力系统：MP-55R-220磁力泵（220V、90W、扬程6m、DN25）作恒定动力，MP-55R-380磁力泵（三相220V、180W）由变频器调流量，模拟工业变频输送；
管路阀门：304不锈钢管阀若干，DN15电磁阀AC220V，用于通断控制与顺序逻辑。
2. 热力与滞后环节
锅炉：304不锈钢内胆Ф159×400mm＋夹套Ф219×400mm，内胆3kW电加热，夹套通水冷却，可做温度单回路、夹套冷却、防干烧保护实验；
防干烧保护：内胆液位低于警戒线即切断调压模块输出，保护加热管；
盘管：模拟管道输送与滞后，多处温度检测点滞后时间常数不同，可切换用于Smith预估、PID参数整定；
三相可控硅移相调压：4—20mA控制SCR触发与调压输出，线性度高，用于锅炉温度连续控制。
3. 气源与气动执行
空压泵：德力西50L空压机，为气动仪表、气动调节阀提供洁净气源；
气动调节阀：4—20mA（HART），DN20，信号可反馈上位机，用于压力/流量/液位气动控制回路。
三、检测仪表配置：温度、压力、流量、液位四参全覆盖
工厂过程控制仪表实操培训装置按“每类至少两种原理”配置传感器，方便对比精度、接线与信号制式。
1. 温度检测实训
PT100铂电阻＋变送器：0—100℃、4—20mA，学习热电阻三线制、变送器零点量程；
K型热电偶：0—100℃，学习毫伏信号、冷端补偿、二次仪表采样；
铂电阻一体式温度变送器：4—20mA直输，用于锅炉内胆、盘管、夹套温度回路。
长尾覆盖：PT100温度变送器实训装置、K型热电偶过程控制实验台、一体式铂电阻温度回路培训。
2. 压力检测实训
就地压力表：Y100、0—0.1MPa、M20×1.5、1.6级，用于机械表读数对比；
智能压力变送器：0—100kPa、4—20mA、G1/2，两路回路可分别做恒压供水、泵出口压力、容器背压控制。
长尾覆盖：压力变送器4—20mA实训、就地压力表与智能压力变送器对比装置。
3. 流量检测实训
电磁流量计：DN15法兰、0—2000L/h、4—20mA、1.0%FS，适用于导电液体流量测量教学；
涡街/涡轮流量计：按清单配涡街（G1/2、0—2000L/h、4—20mA），可与电磁流量计做同管径对比、总量积算；若原厂用涡轮，可改写为“涡轮流量计转速—脉冲—4—20mA转换实训”。
长尾覆盖：电磁涡街流量对比实训装置、4—20mA流量计积算仪培训系统。
4. 液位检测实训
磁翻板液位计：现场就地显示一路，教学磁耦合原理、远传改造；
电容液位计：HART、现场显示、4—20mA、G1/2、0—50cm，做远传液位回路与HART通讯演示。
长尾覆盖：磁翻板电容双原理液位实训、HART液位变送器过程控制装置。
四、二次仪表与网孔板控制：提升动手与回路组态能力
本工厂过程控制仪表实操培训装置将二次仪表、控制按钮、接线端子集中在不锈钢网孔板，符合过程控制实训“现场信号—端子排—显示调节—执行反馈”的教学路径。
智能调节仪×2：配套一次仪表做PID显示控制；
流量积算仪×1：电磁/涡街流量累计、瞬时值转换；
无纸记录仪×1：多通道温度/压力/流量/液位曲线存储，用于实验报告导出；
闪光报警器AI-302M八路：液位超限、压力超高、锅炉干烧等声光报警联动；
智能电动调节阀：4—20mA、DN20，反馈开度至上位机；
变频器：4—20mA调速磁力泵，做流量前馈/闭环；
电磁阀24VDC：带开到位/关到位反馈，做逻辑与批量控制；
调压模块4—20mA：锅炉加热功率连续调节。
网孔板方案的优势：学生可自己完成PT100引线、压力变送器电源、流量计4—20mA入卡、调节阀定位接线，避免“只看软件不碰线头”，更贴近工厂仪表工技能考核。
五、操作站与上位机：电脑桌椅一体化监控
工厂过程控制仪表实操培训装置配套操作站与操作台，形成“对象层—仪表层—监控层”三级架构。
操作站：i7-13700F、16G内存、512G固态、RTX3060、Win10，2560×1440/165Hz显示器，带VGA/HDMI，运行组态、PLC/HMI或DCS仿真；
操作台：钢制喷塑1200×600×750mm，配套座椅，网孔板与操作站分区布置，减少强电干扰；
信号反馈：压力/流量/温度/液位/阀位/变频频率均可在上位机实时曲线、趋势报警、历史回放。
六、可开展的实训项目（用于丰富原创与长尾）
装置认识：不锈钢框架、储/有机玻璃水箱、锅炉、盘管、泵阀、网孔板识图；
温度回路：PT100与K型热电偶对比、一体式变送器锅炉恒温、盘管滞后PID整定；
压力回路：压力表就地校验、压力变送器恒压供水、泵出口抗扰动；
流量回路：电磁与涡街/涡轮对比、电动阀/变频器流量控制、流量积算；
液位回路：磁翻板就地、电容HART远传、单容/双容/三容PID与串级；
报警安全：防干烧、超压、溢流、闪光报警八路联动；
综合控制：温度—流量串级、液位—流量解耦、气动阀—空压机气路整定。
七、采购与选型FAQ
Q1：工厂过程控制仪表实操培训装置需要多大场地？
对象2400×600×1800mm，加操作台1200×600×750mm及座椅通道，单套建议预留≥6㎡，双套背靠背需留检修空间。
Q2：220V供电能满足锅炉和泵吗？
常规磁力泵、电磁阀、二次仪表、操作站均可220V；3kW锅炉通过三相可控硅调压模块按控制柜分配，采购时需确认实训室动力回路容量与漏保。
Q3：网孔板二次仪表可自行更换吗？
标准过程接口＋端子排设计支持PT100、热电偶、压力/差压变送器、电磁/涡街、磁翻板/电容液位互换，适合技能大赛与课程设计。
Q4：和仅软件仿真的过程控制实验比有什么优势？
真实传感器、标准接口、网孔板接线、执行机构反馈能让学员掌握4—20mA、HART、PID参数、报警联锁和仪表标定，更接近工厂运维。
