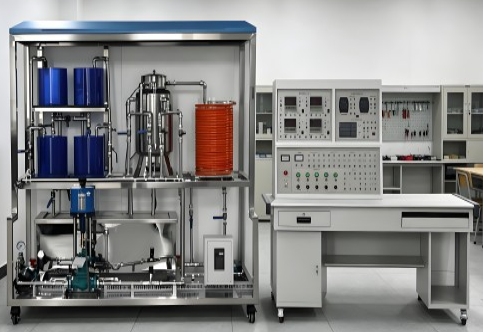

四容水箱过程控制综合实验装置
四容水箱过程控制综合实验装置是专为高校自动化、电气工程、测控技术等专业设计的一款先进教学实验设备。该装置高度仿真现代工业生产中的温度、压力、流量、液位等关键参数，通过对其进行精确测量与闭环控制，帮助学生深入理解过程控制规律（如PID控制）及多变量系统特性。作为一款高性能的四容水箱过程控制综合实验装置，它集成了智能化工业仪表、声光报警系统以及友好的二次开发接口，不仅贴近工业现场实际，更具备运行稳定、维护简便、性价比优越等显著优势。
一、四容水箱过程控制综合实验装置的核心功能
本四容水箱过程控制综合实验装置在功能设计上充分考虑了教学与科研的双重需求：
课程实验全覆盖：可完美满足“自动调节原理”、“过程控制”、“控制仪表”、“自动检测技术与传感器”、“计算机控制”等相关课程的教学实验要求，为学生提供理论与实践结合的平台。
多变量系统研究：装置的核心是一套四容水箱多变量系统，支持多回路控制、多变量解耦控制、多变量预测控制等复杂控制方案。特别配备了可变纯滞后时间的可视纯滞后对象，最长纯滞后时间可达10分钟以上，便于开展SMITH补偿、内模控制等纯滞后控制算法的研究与验证。
模块化对象组成：
主-副管路流量子系统：主管路由磁力泵、电动调节阀、电磁流量计构成，通过电动调节阀调节流量；副管路则采用变频器、磁力泵、涡轮流量计组合，由变频器调节流量，实现双路供水与对比实验。
四容水箱液位多变量子系统：由四个透明有机玻璃水箱组成，每个水箱均安装高精度液位变送器。通过灵活的阀门切换，任意两组动力水流可到达任意一个水箱，构建复杂的多变量液位控制对象。
加热水箱-纯滞后水箱温度子系统：包含加热水箱和纯滞后水箱，在出水口及不同位置布置多个Pt100热电阻，用于温度特性测试与纯滞后温度控制实验。
二、装置的结构与设计特点
四容水箱过程控制综合实验装置采用分体式、模块化组装结构，可根据教学需求灵活选择PLC控制、多回路仪表控制、DDC控制或无线网络控制等多种模式。其突出特点包括：
开放性与可视性：实验柜完全敞开设计，内部器件全部可视，极大地方便了直观教学与设备维护。学生可清晰观察管道连接、仪表工作状态，甚至亲自参与编程与接线（在安全范围内）。
人性化操作：配备大容量储水箱及进排水自控装置，有效减轻实验人员的劳动强度，提升实验效率与文明操作水平。
工业级品质：所有仪表、传感器、执行器均选用现代化工业级产品，智能化程度高、精度好，让学生在校期间就能接触并掌握工业现场的主流设备，为未来就业打下坚实基础。
全方位安全保护：系统设计以安全为首要原则，配备漏电保护器、带保护套的专用实验电源连线、温控箱无水加温自动控制、锅炉加热程控保护（水位液位保护装置）、电流型漏电保护器及过载保险管等。强电采用开关控制，学生无需自行接线，杜绝强弱电混插风险，实验插头采用封闭式结构，确保人身与设备安全。
电源管理：采用启停按钮控制接触器来实现电源启停，操作简便可靠。
三、四容水箱过程控制综合实验装置技术参数
为确保四容水箱过程控制综合实验装置的稳定运行，其技术参数严格遵循工业标准：
供电要求：单相交流电源220VAC±10%，50Hz±5%，16A，系统必须可靠接地。
环境要求：实验室应配备水源和进排水口，进排水口与设备距离一般要求小于10米。
信号标准：系统仪表输入输出信号符合IEC标准，变送器电流源信号为4-20mADC，仪表采样信号支持1-5V（250Ω）或0.2-1V（50Ω）。
直流电源：提供高品质直流线性稳压电源（朝阳电源产品），输出24VDC/1A，为变送器等设备提供稳定供电。
四、丰富的实验内容体系
借助四容水箱过程控制综合实验装置，可开展从基础认知到高级控制算法的全方位实验，具体包括：
（一）过程控制系统组成认识实验
硬件结构认识、控制方案连接
传感器校正（零点迁移与量程调整）
智能调节仪表、变送仪表的操作与参数设定
（二）特性测试实验
水箱单容/双容特性实验
电动阀流量特性、变频器流量特性实验
温度特性、压力特性实验
纯滞后对象特性测试
四容水箱液位特性测试与多变量控制基础实验
（三）单回路控制实验
电动调节阀/变频器支路单容液位控制
上水箱双容液位控制、四容液位控制
流量控制（电动阀支路、变频器支路）
锅炉内胆温度控制及位式控制
（四）串级控制实验
上水箱双容串级控制
上水箱液位与电动阀/变频器支路流量串级控制
（五）比值控制实验
单闭环比值流量控制
随动流量比值控制
（六）解耦控制实验
下部两水箱液位的多回路控制
下部水箱液位的前馈反馈控制
四容水箱液位的解耦控制
（七）多变量控制实验
四容水箱控制实验（综合应用）
（八）滞后控制实验
纯滞后对象出口温度的SMITH补偿控制
纯滞后对象出口温度的内模控制
通过以上实验，四容水箱过程控制综合实验装置能够全面培养学生的系统分析、参数整定、控制算法设计与工程实践能力。
