液位流量压力温度实验装置：过程控制与PID控制教学实训系统详解

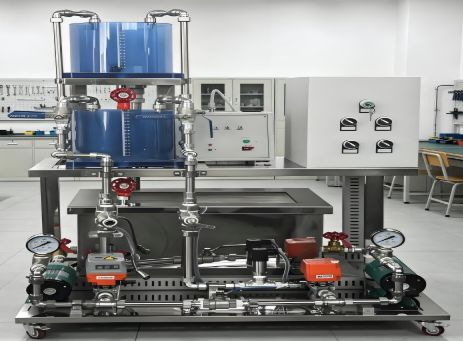

液位流量压力温度实验装置

液位流量压力温度实验装置是专为本科院校电气工程及自动化、电子信息、机电类等相关专业打造的一款综合性教学实验设备。该装置高度模仿现代工业生产过程中常见的温度、压力、流量、液位等物理量，通过对其测量、控制以及过程参数变化特性的分析，帮助学生深入研究过程控制规律（如经典的PID控制）。作为一款高性能的过程控制液位流量压力温度实验装置，它选用了智能化的工业用仪器仪表，不仅接近工业实际，而且使用安全、运行稳定、维护简单，具有极高的性价比。

本装置集合了多种控制方式，能够真实再现实际工业现场的控制手段，并为用户提供了更友好的二次开发接口。无论是用于基础教学还是进阶的液位流量压力温度实验装置PID控制研究，它都能完美胜任。

一、液位流量压力温度实验装置核心技术参数

为了让学生接触到最前沿的工业技术，本液位流量压力温度实验装置在核心部件上采用了高标准配置：

1. 智能电动调节阀

作为调节液位、流量等工艺参数的核心执行器，该调节阀采用02型V口设计，工作电压220V交流，支持4-20mA控制信号与反馈信号，定位精度高达±1%，并配备OLED大屏显示。

• 技术亮点：新一代超小型电子式一体化直行程电动调节阀，阀体为铸铁材质，阀芯为不锈钢材质，国标法兰安装（DN15）。由控制器直接发送模拟信号控制阀门定位器，操作与校正极为方便。

2. 磁力驱动泵

• 型号：MP-20R低噪音

• 参数：供电电压二相交流220VAC，功率20W，扬程2米，流量20L/min，为整个水循环系统提供稳定动力。

3. 扩散硅压力（液位/管道）变送器

装置配备了YC-800（液位）与YC-801（管道压力）两款高精度变送器。

• 核心优势：选用美国NovaSensor原装进口扩散硅隔离探头，24V供电，两线制4-20mA输出。量程0～5Kpa，精度0.5级。接液件采用哈氏合金C-276及SUS316不锈钢，带隔离膜片，具备NEPSI隔爆许可，并采用信号隔离技术对传感器温度漂移进行跟随补偿。

4. 温度传感器PT100及变送器

• 分度号：PT100，测量范围常温至100℃。

• 特点：精度高，热补偿性较好，供电DC24V，输出4-20mA，专门用于加热模块内部温度的精确测量。

5. 涡轮流量计及流量变送器

• 型号：FMCLWGY-10，口径DN15，流量范围0.2～1.2m³/h，精度0.5级，外螺纹连接，实时监测管道流体状态。

6. 智能控制器

采用国产PLC 224XP作为核心控制器，结合远程数据模块，实现对整个智能液位流量压力温度实验装置的集中控制与数据处理。

二、装置技术条件与工作环境

了解液位流量压力温度实验装置参数是正确使用设备的前提：

• 输入电源：二相三线AC220V±10％ 50Hz

• 工作环境：温度-10℃ ~ +40℃，相对湿度<85%(25℃)，海拔<4000m

• 装机容量：<0.5kVA

• 外形尺寸：700mm×650mm×500mm（偏差5%以内），结构紧凑，节省实验室空间。

三、液位流量压力温度实验装置实验内容

该设备支持从基础特性认知到复杂控制系统设计的全方位液位流量压力温度实验装置实验内容，具体包括：

（一）过程控制调节装置特性实验

1. 水箱单容特性实验

2. 温度特性实验

3. 电动阀流量特性实验

4. 压力特性实验

（二）单回路控制系统实验

1. 单容液位控制实验

2. 流量控制实验

3. 温度控制实验

4. 压力控制实验

（三）串级控制系统实验

1. 上水箱液位与电动阀支路流量串级控制实验

2. 上下水箱串级控制实验
   通过这些实验，学生可以全面掌握液位流量压力温度实验装置在单回路及串级控制中的应用技巧。

四、液位流量压力温度实验装置详细配置清单

优质的液位流量压力温度实验装置配置是保障实验效果的基础。本装置在材质与结构设计上独具匠心：

• 实验水箱：1只淡蓝色透明有机玻璃水箱，直径20cm。独特的三槽设计（缓冲槽、工作槽、出水槽），配合燕尾槽隔板，确保液位稳定，底部接有扩散硅压力传感器。

• 储水箱：10mm厚有机玻璃（0.5m³），带不锈钢盖与过滤网，防杂物进入水泵，配备自动进排水装置，极大减轻实验老师的工作负担。

• 管道与支架：全不锈钢管及配件，30 * 30镜面不锈钢支架，所有手动阀门采用优质球阀，防锈耐用。

• 加热温控实验箱：由加热铝锭、加热电阻、Pt100及降温装置组成，用于温度控制研究。

• 电源与安全：配备朝阳24V直流稳压电源，接触器与电磁阀（220V交流）安装在电动调节阀旁路，确保系统安全运行。

五、系统配置清单（型号与规格）
