化工仪表维修工实训考核装置详解：功能特点、系统配置与实训项目全解析

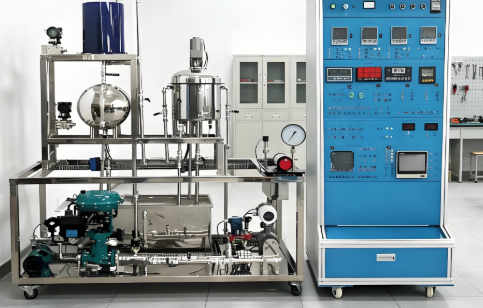

化工仪表维修工实训考核装置

在化工、石油、冶金等行业的职业技能培训与鉴定中，化工仪表维修工实训考核装置是一款不可或缺的综合教学设备。该装置完全符合《化工仪表维修工（初、中级工）职业技能鉴定标准》及《化工测量及仪表》、《检测技术及仪表》、《过程控制》等课程实训大纲的要求。通过这套化工仪表维修工实训装置的系统学习与操作，学生能够掌握工业仪表及自动化的基本知识，熟练进行仪表安装、调试与维修，并对液位、温度、压力和流量等参数的自动化控制建立直观认知。本文将全面解析该装置的核心特点、技术参数、硬件配置及丰富的实训功能。

一、化工仪表维修工实训考核装置的核心特点

本化工测量及仪表实训设备采用分体式设计，将现场对象系统与控制柜分离，美观大方且便于教学。其显著优势包括：

1. 多参数综合检测与HART通讯：装置包含齐全的传感器与仪表，绝大部分采用先进的HART通信协议，可对压力、流量、温度、液位等参数进行高精度检测与变送。

2. 结构合理、功能齐全：系统涵盖单容/双容水箱、模拟反应釜、多种流量计、智能调节仪等，可靠性高，性价比突出。

3. 故障设置与考核功能：专门设有故障设置箱，可对学生进行10项工业现场系统性排故考核，满足化工仪表维修工职业技能鉴定的实操需求。

4. 上位机监控与组态软件：配备MCGS工控组态软件，实现数据采集、曲线绘制、报表查询及自动控制实训，同时支持S7-PLC编程，拓展性强。

二、技术性能参数

该过程控制实训系统的主要技术参数如下，确保实验安全与数据准确：

• 供电电源：单相三线220V±10％，50Hz。

• 装置容量：≤2.0kVA。

• 工作环境：温度0～50℃，相对湿度≤85%，海拔≤4000m。

• 重量：≤200kg。

• 外形尺寸：控制柜800mm×600mm×1780mm；对象系统1600mm×600mm×1780mm。

• 安全保护：具备漏电保护（空气开关）功能，符合国标安全标准。

三、系统组成详解

（一）对象系统：高度仿真的工业现场

化工仪表维修工实训考核装置的对象系统由钢架、水箱、水泵、供水管路、各类传感器与执行器组成，核心部件包括：

• 水箱系统：包含储水箱（A4镜面不锈钢）、蓄水箱（有机玻璃，带缓冲槽）和卧式水箱（304不锈钢），底部均设有压力/液位检测口。

• 动力与管路：上海新西山磁力泵（AC220V，290W），敷塑复合管道与快接管件，便于学生拆装组建不同控制系统。

• 液位检测：2个EJA110A差压变送器（带HART）、1个超声波物位计，实现多原理液位测量。

• 压力与流量检测：扩散硅压力变送器、电磁流量计（带HART）、涡轮流量计、孔板流量计+智能差压变送器，全面覆盖流量检测与校验实训。

• 温度与反应釜：模拟反应釜（不锈钢，带搅拌电机、防干烧保护），配备重庆川仪一体式温度变送器（HART）、PT100、Cu50等，进行温度控制与对比实验。

• 执行与气源：电动调节球阀、气动调节阀（带HART阀门定位器）、静音空压机，实现多种控制策略。

• 辅助仪表：PH计探头、闪光报警仪、智能巡测仪、氧量分析仪（不含探头）、无纸记录仪等，构成完整的化工仪表自动化实训环境。

（二）控制柜系统：智能控制与考核中心

控制柜集成了电源管理、故障设置、智能仪表、PLC及各类显示报警单元：

1. 电源控制面板：带漏电保护断路器、电压表、指示灯及多位旋钮开关，确保化工仪表维修工实训用电安全。

2. 故障设置箱：支持10项排故考核（如智能仪表输出故障、调节阀输入故障、各类传感器故障等），教师还可自行设置硬件故障进行计时考核。

3. 西门子SMARTPLC：CPUSR20+EMAM06，具备强大模拟量处理与数字运算功能，通过以太网下载程序，实现多通道输入输出控制。

4. 智能调节仪（3只）：厦门宇电AI-818，支持AI人工智能PID算法，自整定，通讯功能强大。

5. AI-708H流量积算仪：用于流量累积与批量控制实训。

6. 无纸记录仪：全隔离万能输入，大容量FLASH存储，支持USB数据转存，可记录历史曲线。

7. 闪光报警仪、智能巡检仪、氧量分析仪、PH计：均为工业级配置，帮助学生识读原理图并掌握维护技能。

8. 执行器驱动：单相调压模块（控制加热管）、直流24V电源、4-20mA可调电流源等，为系统提供稳定激励。

四、实训项目：覆盖从基础到综合的完整技能链

该化工仪表维修工实训考核装置支持多达37项实训，分为以下几类：

• 系统认知与安全：装置认识、安全操作规程、硬件组成、对象特性测试。

• 仪表校验与测试：压力变送器校验、流量计标定、PH计/氧量分析仪/无纸记录仪等显示仪表的使用与认识。

• 控制策略实训：单容/双容水箱液位定值控制、加热釜温度定值/位式控制、管道压力控制、流量定值控制、孔板流量控制等。

• 复杂控制与排故：水箱液位与管道流量的串级控制、双容水箱串级控制、实训台故障设置与排除。

• 软件与组态：MCGS组态软件安装与应用、PLC编程软件使用、智能仪表实训工程开发。

通过这些实训，学生不仅能掌握化工仪表维修工所需的各项技能，还能深入理解HART通讯、PID调节、串级控制等工业过程控制核心技术。

五、实训软件：数字化教学的有力支撑

本装置配套丰富的软件资源：

1. MCGS工控组态软件：实现参数设置、动态棒图、实时/历史曲线、数据报表等功能，提升过程控制实训装置的数字化水平。

2. S7-PLC编程软件（STEP7MicroWINV4.0）：提供样例工程，学习模拟量与顺序控制编程。

3. 专用实训工程：涵盖智能仪表、PLC控制等综合范例，满足院校教学与鉴定考核的双重需求。
