流体测控技术综合实验装置详解：功能特点、系统配置与实验内容全解析

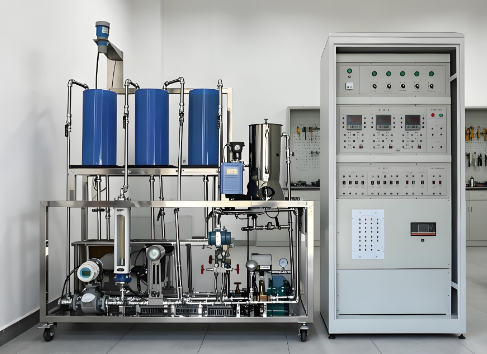

流体测控技术综合实验装置

在石油、化工、水利及环保类院校的流量计量、检测、传感、测控等专业实验教学中，流体测控技术综合实验装置是一款集多种流体参数检测与过程控制于一体的综合性实验平台。该装置以检测为主、测控兼备，能够对液体温度、压力、液位、瞬时流量、流体流速等众多参数进行高精度检测，并对部分关键参数实现闭环PID调节控制。本文将全面解析这款流体测控实验台的核心功能、硬件配置、技术指标及丰富的实验项目，为相关院校实验室建设提供详实参考。

一、流体测控技术综合实验装置的核心功能特点

本多参数流体测控系统在设计上充分考虑到教学与科研的双重需求，具备以下显著特点：

1. 多参数综合检测与测控兼备：系统可分别对液体、温度、压力、液位、瞬时流量、流体流速等众多参数进行检测，并基于标准信号（4~20mADC）组成闭环PID调节控制，实现液位、流量、压力、温度的精准调控。

2. 多元化的液位检测方法：装置提供了多达五种不同原理的液位检测方式，包括超声波液（物）位变送器、差压液位变送器、投入式扩散硅液位变送器、光电液位开关以及电容式液位传感器。这种液位检测实验装置的设计，能让学生直观对比不同检测技术的优劣，拓宽工业视野。

3. 先进的流量检测技术：系统配置了价值昂贵且技术先进的时差式超声波流量计、电磁流量计、涡街流量计、涡轮式流量计、玻璃转子流量计以及自动补偿孔板流量计。这些流量检测与控制实验系统的核心部件，均可输出标准信号并参与闭环控制。

4. 气液两相混流与气源系统：内置气源，可对气体压力进行位式控制（0~400KPa）和气体流量检测，并专门设计了气、液二相混流装置，满足复杂流体实验需求。

5. 温度PID闭环调控：配备不锈钢加热锅炉，温控范围常温至90℃，加热系统具有防止无水干烧功能，可进行锅炉内胆温度PID控制实验。

6. 智能化通讯与组态控制：选用智能仪表并配备RS485/RS232通讯接口，可与上位机（P4）进行通讯；采用全中文工控组态软件MCGS，实验给定参数可在人机界面上方便设置、调整，测试数据可显示、存储、打印。同时支持LabVIEW虚拟仪器，具备8路光耦隔离输入输出及网络功能。

7. 人性化与安全性设计：系统配有自动进排水装置，减轻劳动强度；具有接地保护、漏电保护等安全功能，确保过程控制实验装置的长期稳定运行。

二、流体测控技术综合实验装置的基本配置

为保障上述功能的实现，该流体测控技术综合实验装置配备了齐全的硬件组件，主要包括：

• 液位检测类：超声波液（物）位变送器、差压液位变送器、投入式扩散硅液位变送器、光电液位开关各1只。

• 流量检测类：电磁流量计+变送器、涡街流量计+变送器、涡轮式流量传感器、玻璃转子液体流量计各1套/只。

• 温度与压力类：不锈钢加热锅炉1套、压力变送器1只、Pt100+变送器2套。

• 执行与调节类：磁力泵、智能电动调节阀、智能调节仪（3套）、可控硅调压模块、气体静音压缩机（1台）、电磁阀（5只）、手动阀（12只）。

• 控制与显示类：电气箱（含漏电保护器、接触器、继电器等）、LED数字压力表/电流表/温显表（合计4只）、RS485/RS232变换器。

• 结构与其他：不锈钢储水箱及附件、不锈钢型材框架及附件、有机玻璃实验水箱（3只）、自动进排水装置、MCGS全中文组态软件光盘、实验软件光盘、专用实验线（29根）等。

三、技术指标与性能参数

本流体测控实验台的主要技术参数如下，确保实验数据的准确性与可靠性：

• 供电电源：AC220V±10%，50Hz，10A，需良好接地。

• 信号标准：输入输出信号符合IEC标准，选用4~20mADC。

• 调节仪精度：工业人工智能调节仪，精度0.5级。

• 液位变送器精度：超声波（0.25%，盲区≤30cm）、投入式扩散硅（0.5级）、差压式（±1cm）。

• 流量计精度：电磁流量计（±0.5FS）、涡街流量计（1级），量程均为0~600L/min（介质：水）。

• 温度检测：Pt100（A级，0-100℃）。

• 外形尺寸：对象部分1600×740×1700mm，控制柜880×580×1900mm。

四、实验内容：检测与控制全覆盖

该流体测控技术综合实验装置支持丰富的实验项目，分为检测实验与控制实验两大类，全面培养学生的实操能力。

（一）检测实验

1. 超声波液（物）位检测实验

2. 扩散硅液位检测实验

3. 差压式液位检测实验

4. 超声波流量计瞬时流量与累积流量检测实验

5. 电磁流量计瞬时流量与累积流量检测实验

6. 涡街流量计瞬时流量与累积流量检测实验

7. 液体磁力泵出水压力检测实验

8. 锅炉内胆温度检测实验

（二）控制实验

1. 超声波液位位控实验 / 扩散硅液位位控实验 / 差压式液位位控实验

2. 流量位控实验 / 电磁流量位控实验 / 涡街流量位控实验

3. 液体压力位控实验

4. 超声波液位PID控制实验 / 扩散硅液位PID控制实验 / 差压液位PID控制实验

5. 流量PID控制实验 / 电磁流量PID控制实验 / 涡街流量PID控制实验

6. 锅炉内胆温度PID控制实验

通过这些实验，学生不仅能掌握各类传感器、变送器的工作原理与校验方法，还能深入理解PID控制算法在工业过程中的实际应用。
