电力自动化仪表及过程控制实训装置
当前，随着《中华人民共和国职业技能鉴定规范》在电力行业的深入实施，电力行业职业技能标准有了显著提升。为满足火力与热力发电相关工种培训、鉴定的迫切需求，本企业重磅推出电力自动化仪表及过程控制实训装置。该装置在设计理念上，坚持以实际操作技能为核心，将专业理论知识与实操技能有机融合，具备鲜明的实训特征。这款电力自动化仪表实训平台完全契合《热工测量参数及仪表》《热工仪表及自动装置》《热工测量》《热工过程自动调节》《热力过程自动化》等多门课程的实训教学要求，主要面向火电厂、热电厂、化工、冶金等行业的大中型企业，培养从事热工仪表及自动装置安装、维护、调试，以及工业自动化仪表维修、计算机控制系统操作与维护的高素质技术人才。
一、电力自动化仪表及过程控制实训装置的核心特点

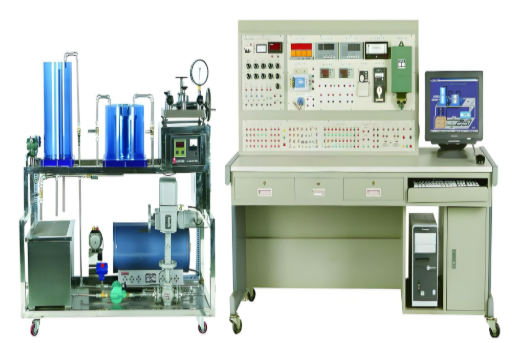

本过程控制实训设备采用控制平台与对象系统分体式设计，造型美观大方，兼顾教学与实操需求。其显著优势包括：
现场操作便捷：传感器的二次测量仪表通过航空电缆连接，方便学生在现场进行各项接线与调试操作。
综合检测与校验：可实现对电力行业各类仪表及常用热工参数（流量、压力、液位、温度）的检测、测量与相关校验实训，帮助学生对仪表原理形成深入认知。
工业级耐用材质：对象系统采用不锈钢框架，所有器件均为不锈钢和铝合金设计，耐腐蚀、寿命长。
开放性好：被控参数囊括流量、压力、液位、温度四大热工参数，系统设计美观，为学生提供了一个接近工业现场的高仿真热工仪表及自动装置实训对象。
二、技术性能参数
本电力自动化仪表及过程控制实训装置在安全性与适应性上均达到国标要求：
输入电压：单相三线～220V±10% 50Hz
工作环境：环境温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜4kVA
外形尺寸：控制平台180cm×71cm×146cm；对象系统160cm×75cm×154cm
安全保护：具备接地保护、漏电保护（漏电保护空气开关、电流型漏电保护器），采用高绝缘安全型插座及带绝缘护套的高强度安全型导线。强弱电连接线采用不同结构的插头、插座，防止混接，确保实训安全。
三、系统组成详解
（一）被控对象（不锈钢框架）
作为过程控制实训系统的实体部分，包含：
动力系统1套
水箱2套、储水箱1套
电阻炉1套
压力校验台1套
电动执行机构1套
液位检测两路：扩散硅压力变送器和电容式压力变送器
流量检测一路：涡轮流量计
压力检测一路：扩散硅差压变送器
温度检测四路：PT100热电阻、Cu50热电阻、K分度热电偶及S分度热电偶
软管、管道及阀门若干
（二）控制系统
电力自动化实训桌1套、控制屏1套
接线盒、闪光报警仪、智能巡检仪各1个
氧量分析仪、温度动圈调节仪、直流毫安表各1个
三菱变频器、智能调节仪（2个）、单相调压模块、温度变送器（2个）、K分度热电偶冷端补偿器各1套
（三）配件
为完成完整实训项目，本装置配有直流电位差计、直流电阻箱、秒表、压力校验仪、标准压力表等校验工具，以及活动扳手、长柄十字螺丝刀、生料带、RS485转RS232转换器、三相鼠笼异步电动机、航空电缆线、指导书及连接导线等，充分满足电力自动化仪表实训装置的日常维护与扩展需求。
四、实训项目一览
该电力自动化仪表及过程控制实训装置支持多达30项实训，覆盖从基础认知到复杂控制的完整技能链：
基础认知类：系统认识、装置硬件组成、系统软件介绍、离心泵工作原理、电动调节阀概述等。
仪表校验与测试类：闪光报警器、智能巡测仪、氧量分析仪、温度动圈指示仪、变频器、压力校验仪、涡轮流量计、差压变送器、电容式/扩散硅液位传感器、压力变送器、热电偶、温度变送器等的工作原理认识与校验。
控制策略类：单回路与串级控制系统概述、水箱液位定值控制、管道压力定值控制、管道流量定值控制、加热水箱温度定值控制、管式电阻炉温度定值控制、水箱液位与管道流量的串级控制。
五、MCGS工控组态软件集成
本装置深度融合MCGS工控组态软件，可对设定值、输出值、P、I、D及各类可写参数进行灵活操作，支持修改程序算法，并实时观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表及实训指导书等，极大提升了热工测量参数实训装置的数字化教学体验。
总结
综上所述，这款电力自动化仪表及过程控制实训装置凭借其模块化设计、丰富的仪表资源、全面的实训项目以及高度安全的工业级配置，已成为电力、热力、化工等行业技能培训与鉴定的理想选择。无论是作为电力自动化实训装置用于院校教学，还是企业员工技能提升，都能提供坚实的技术支撑。
