建筑雨水演示系统
在建筑工程及环境工程专业的教学中，建筑雨水演示系统是帮助学生直观理解雨水排水系统工作原理的核心实验设备。一套完善的建筑雨水演示系统能够精准模拟重力流雨水系统、虹吸雨水排水系统、单斗雨水系统以及多斗雨水系统等多种工况。通过这套建筑雨水演示系统，用户不仅可以观察不同雨水系统的实际运行状态，还能通过实验对比，深入分析各类系统的排水能力、管路流态以及流量分配等关键问题。
一、建筑雨水演示系统的核心功能与实验价值
该建筑雨水演示系统最大的亮点在于其强大的对比演示功能。系统可分别独立演示重力流雨水系统、虹吸雨水排水系统、单斗及多斗雨水系统，同时也支持多种系统同时对比运行。无论是虹吸雨水演示系统的内部负压形成，还是重力流雨水演示系统的水力坡度变化，都能通过透明的管道与组件清晰呈现。
在实验过程中，学生可以通过建筑雨水演示系统直观地对比不同雨水排放技术的优劣。例如，在模拟多斗雨水系统实验时，可以观察各斗之间的流量分配是否均匀；在演示虹吸系统时，可以捕捉管道内满管流形成的瞬间。这种高度可视化的雨水系统流态演示，极大地提升了教学的直观性与实操性。

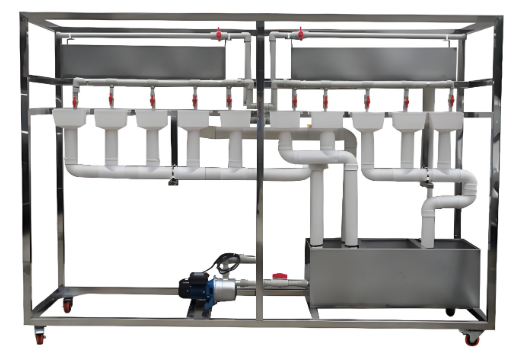

二、建筑雨水演示系统的组成结构
为了真实还原建筑屋面的雨水排放场景，本建筑雨水演示系统由多个关键部件精密组合而成。主要组成部分包括：水箱、水泵、集水槽、天沟、雨水斗、管道等。
水箱与水泵：作为整个建筑雨水实验设备的水源动力中心，为系统提供稳定可控的水流循环。
集水槽与天沟：模拟建筑屋面汇水区域，收集雨水并引导至雨水斗。
雨水斗与管道：采用工程级标准件，分别模拟重力流与虹吸流的不同入口条件，配合透明管道，方便观察雨水系统实验设备内部的流体状态。
三、建筑雨水演示系统模块化配置方案
本建筑雨水演示系统采用灵活的模块化设计方案，便于用户根据教学需求及场地情况自由定制。具体模块组合方案如下：
水箱：演示系统水源，包含水箱架，为整个实验提供基础供水。
集水槽：演示系统集水、排水功能，模拟屋面雨水收集过程。
水泵：为系统演示提供供水动力，保障水循环的稳定运行。
虹吸雨水模块：专门用于演示虹吸雨水组成结构与流态，是虹吸雨水演示系统的核心单元。
重力流雨水模块：用于演示重力流雨水组成结构与流态，展现传统排水方式的特点。
多斗式雨水系统（1）（2）（3）：多个多斗模块的配置，可充分演示多斗系统组成结构与流态，满足复杂多斗雨水系统实验的教学需求。
这种模块化架构使得建筑雨水演示系统不仅适用于单一原理的讲解，更能开展复杂的综合对比实验，帮助用户深入理解不同雨水系统的设计差异。
四、教学与应用优势
综上所述，该建筑雨水演示系统凭借其模块化设计、丰富的演示功能以及高度仿真的实验环境，成为建筑给排水实验室的理想选择。无论是进行建筑雨水排水演示系统的基础教学，还是开展深入的雨水排水能力对比实验，这套系统都能提供强有力的支持。通过亲手操作与观察，学生能够快速掌握现代建筑雨水排水技术的精髓。
