建筑给水排水实验系统
在给排水科学与工程专业的教学中，实践环节至关重要。建筑给水排水实验系统作为高校实验室及职业培训的核心教学设备，能够真实模拟建筑内部的给水、排水及自动控制全过程。一套优质的建筑给水排水实验系统通常由管道系统与供水设备两大部分组成，管道系统又细分为给水管道与用水管道系统。本文将深度解析该系统的模块化设计、技术参数及组合方案，带您全面了解这一先进的建筑给排水实验设备。

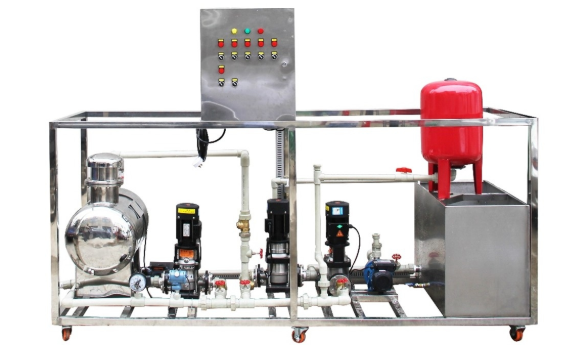

一、供水设备模块：建筑给水排水实验系统的动力核心
供水设备是建筑给水排水实验系统实现不同供水逻辑的关键。按照教学需求，该实验系统可划分为多个独立的供水模块，用户可根据课程大纲自主选择组合，实现丰富的实验演示功能。
水泵供水模块：演示最基础的水泵直接供水方式，剖析水泵供水系统的配电系统组成与控制原理。
水泵-水箱供水模块：演示水泵与水箱联合供水的运行模式，深入讲解其控制系统组成与工作原理。
气压供水模块：通过气压罐调节管网压力，演示气压给水的自动控制系统组成与工作原理。
变频供水模块：展示现代建筑中广泛应用的变频调速技术，演示变频供水控制系统组成与工作原理，是建筑给水排水实验系统中的重点教学单元。
无负压供水模块：模拟市政管网直接叠压供水，演示无负压供水控制系统组成与工作原理，代表了当前节能供水的前沿技术。
二、技术参数与功能演示：高度还原工程实际
该建筑给水排水实验系统具备高度的教学演示价值，其室内给排水系统可完整呈现多种布置形式：
室内给水系统演示：可演示水泵供水、水泵-水箱联合供水、气压供水、变频供水、无负压供水等五种主流供水方式与管网布置形式，全面覆盖建筑给排水实验台的教学要点。
室内排水系统演示：采用自循环通气排水模块，可演示伸顶通气排水方式、底层单独排出排水方式等，配合单立管排水模块，清晰展示排水管道的结构与流态。
室内供水自动控制系统：作为建筑给水排水实验系统的“大脑”，可分别演示上述五种供水系统的设备组成与自动控制原理，包括配电系统、控制方式及运行逻辑。
三、用水排水模块：卫生设备安装教学演示
为了更贴近工程实操，该建筑给水排水实验系统还配备了功能完善的用水排水模块，主要用于卫生设备安装教学演示。
安全与规格：工作电源220V，具备接地保护、漏电保护、过流保护等多重安全防护。电气线路布置规范，采用线槽整理，线材具备绝缘、防弧、阻燃自熄等特性。装置外形尺寸为3500mm×790mm×1900mm。
主要配置与实操训练：
卫浴设施：包含透明有机玻璃淋浴房（内置花洒）、洗脸盘、大便器、小便器、蹲便器等知名品牌陶瓷卫浴，真实还原建筑场景。
排水系统实操：采用UPVC管设计，学生可进行UPVC管的切割、粘接、安装和通水试验操作，并可演示水循环与故障设置。
冷水给水系统实操：采用不锈钢复合管，配置给水箱、给水泵、压力变送器、转子流量计等，学生可进行管道切割、安装和通水试验，通过流量计完成用水量计量。
热水给水系统实操：采用PPR管设计，配置电加热锅炉、热水管道等，学生可进行PPR管的切割、熔接、安装和通水试验，并掌握锅炉温度调节。
四、系统模块组合方案：灵活定制满足多元需求
本建筑给水排水实验系统采用创新的模块化设计方案，可根据不同的教学需求与场地条件进行自主定制。各模块功能简介如下：
低位水箱：作为整个演示系统的水源，提供稳定的供水基础。
单立管排水模块：专门用于单立管排水系统结构与流态的演示。
各类供水模块：包括水泵水箱供水模块、水泵供水模块、气压供水模块、变频供水模块、无负压供水模块。这些模块均可独立运行或组合使用，全面覆盖建筑给水排水实验系统的教学大纲要求。
