全面解读地铁车站通风防排烟系统演示平台：轨道交通教学实训的标杆之作

地铁车站通风防排烟系统演示平台

在城市轨道交通高速发展的今天，地铁车站的通风防排烟系统作为保障运营安全与乘客舒适度的核心设施，其专业人才培养显得尤为重要。地铁车站通风防排烟系统演示平台正是基于地铁实际工程图纸，按比例缩小化制作的高仿真模拟实训设备。该平台充分考虑了地铁车站的空间局限性，在满足通风空调系统基本功能的前提下，创新性地融合了通风与排烟系统结合模式，可满足“智能交通工程”、“公路运输与管理”、“交通安全与智能控制”等相关专业的实训教学需求。本文将从系统特点、技术参数、核心功能及实训项目等多个维度，深度解析这款地铁车站通风防排烟系统演示平台的独特价值。

一、系统概述：什么是地铁车站通风防排烟系统演示平台？

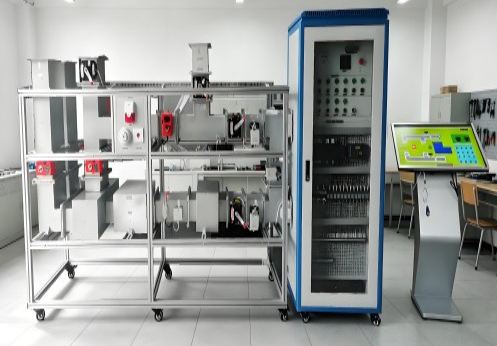

地铁车站通风防排烟系统演示平台是一套高度集成、高度仿真的教学实训设备，以4040铝型材为主体框架，整体尺寸为长2500mm×宽500mm×高2000mm。框架内集成了新风井（模拟）、排风井（模拟）、新风机、回/排风机、排烟风机、电动调节阀、电动排烟防火阀、自动防烟防火阀、通风管路、相关传感器以及就地控制柜等完整组件，真实还原了地铁车站通风防排烟系统的结构形式与控制原理。

二、系统特点：为何选择这款地铁车站通风防排烟系统演示平台？

1. 综合式设计，贴合实际工程
   该地铁车站通风防排烟系统演示平台采用空调与排烟、通风混合方式进行设计，与现代地铁通风防排烟模式完全一致。不同于传统单一功能的实训设备，本平台将三种功能有机融合，使学生能够全面理解地铁车站复杂的气流组织逻辑。

2. 功能性聚焦，精准还原系统端面
   在地铁系统中，空调通风（防排烟）系统通常使用两套同样的系统进行冗余设计。本平台精准取其中一个端面作为系统组成部分，在保证教学完整性的同时，降低了设备的复杂度和成本，使教学重点更加突出。

3. 屏蔽门制式，紧跟行业主流
   系统采用目前地铁主流应用的屏蔽门制式。该制式的特点是系统公共区与隧道轨行区完全隔开，车站公共区设置独立的空调通风防排烟系统。通过屏蔽门的设置，站台公共区与隧道轨行区实现完全屏蔽，这种模式更贴近当前城市地铁的实际运营场景。

4. 同步动画控制，沉浸式教学体验
   平台配备同步软件动画显示功能，通过电脑动画系统可演示在不同工况时的参数变化及空调通风、防排烟系统流程动画。学生在设备上的任何操作，软件都会有同步的动画控制，以及大厅、站厅、管道内的原理数据控制关系，实现“所见即所得”的沉浸式学习体验。

三、核心技术参数

为确保地铁车站通风防排烟系统演示平台在教学过程中的稳定与安全，其技术参数严格遵循国家标准：

四、系统核心功能详解

地铁车站通风防排烟系统演示平台以屏蔽门车站制式为蓝本，由三大子系统构成，各系统协同工作，真实模拟地铁车站在正常工况与火灾工况下的运行逻辑。

1. 屏蔽门车站制式空调通风系统

该系统由排风风机、排风管道、电动排风阀、散流器、混风室、表冷器、电动防火阀组成。在正常情况下，由制冷系统提供冷热源，为车站站厅、站台内提供适宜的温度、湿度和充足的氧气与通风量，同时排出车站室内的浑浊空气，维持良好的空气质量。

2. 屏蔽门车站制式排烟系统

该系统由排烟风机、排烟管道、70℃排烟阀、散流器、电动防火阀、烟雾报警器、紧急开关组成。当系统出现火灾报警时，系统接收火灾信号，自动启动排烟风机、电动执行阀和70℃排烟阀，迅速排出室内烟雾，为人员疏散创造安全条件。

3. 屏蔽门车站制式新风送风系统

该系统由新风风机、送风管道、电动排风阀、散流器、混风室、电动防火阀组成。在正常情况下，为车站室内提供新鲜可靠的空气。当系统出现火灾报警时，系统接收火灾信号，自动启动送风机、电动执行阀和70℃送风阀，向大厅输入足够的风量，维持正压或辅助排烟。

4. 数字量传感器监测系统

平台采用高精度传感器对关键参数进行全面监测，全部采用4-20MA或0-10V标准信号输出：

• 点温度监测

• 送风系统温度监测

• 湿度监测

• 进出口风速监测

• 送风速度监测

5. 地铁车站烟雾报警系统

由一套烟雾报警器、手动按钮报警器、报警灯和PLC控制器组成。当系统出现火灾报警时，系统接收火灾信号并发出指令，联动启动相应的风机和阀门，实现全自动消防联动。

6. 同步软件动画显示

通过电脑动画系统，可演示在不同工况时的参数变化及空调通风、防排烟系统流程动画。系统可以模拟地铁系统在各种参数变化时，各个子系统的工作情况，如阀门的开启角度、风机的工作模式等级等。教学同步动画控制，软件与装置紧密结合，在设备上任何一点操作，软件都会同步呈现对应的动画控制效果。

7. 调节阀与防火排烟阀

• 调节阀：开关型，DC24V供电，可手动开启，带反馈信号，在空调通风系统运行时用于调节空气质量。

• 防火排烟阀：开关型，DC24V供电，可手动开启，带反馈信号，在70℃或280℃时自动关闭，保障消防安全。

8. 控制系统

采用西门子PLC作为核心控制器，具体配置为：

• PLC主机：S7-200 SMART CPU SR30 AC/DC/RLY，作为主站PLC主机，与上位计算机进行连接。

• 数据采集与显示：将PLC及其控制和采集的运行参数显示到上位计算机上，上位计算机安装有组态软件，实现远程监控与数据管理。

五、实训项目一览

通过本地铁车站通风防排烟系统演示平台，学员可完成以下核心实训项目：

1. 地铁车站通风防排烟系统组成认知：全面了解系统的各个组成部分及其功能。

2. 地铁车站通风空调系统组成认知：深入了解空调系统的结构和工作原理。

3. 地铁车站通风防排烟系统运行操作：掌握系统的启动、停止及正常运行操作流程。

4. 地铁车站通风送风系统组成认知：学习新风送风系统的结构和工作原理。

5. 地铁车站通风防排烟系统空调系统自动运行：掌握系统在自动模式下的运行逻辑与控制。

6. 地铁车站通风防排烟系统送风系统调试：学习送风系统的参数调整与平衡调试。

7. 地铁车站通风防排烟安装要求：了解系统各部件的安装规范与技术要求。

8. 火灾事故工况模拟演示运行：模拟火灾发生时，防排烟系统的联动响应全过程。

9. 传感器在系统中的运行与联机控制方式：学习传感器的安装、校准及与PLC的联机控制。

六、标准配置清单

地铁车站通风防排烟系统演示平台凭借其综合式设计、屏蔽门制式还原、高度仿真的系统架构、同步动画控制的沉浸式教学体验以及涵盖日常通风与消防应急的全面实训项目，已成为轨道交通职业教育领域不可替代的核心教学装备。它不仅是一台设备，更是一个集认知、操作、编程、故障排查于一体的综合性实训平台。选择这套地铁车站通风防排烟系统演示平台，就是为您的轨道交通专业教学注入科技动力，为学员的未来职业发展奠定坚实基础。
