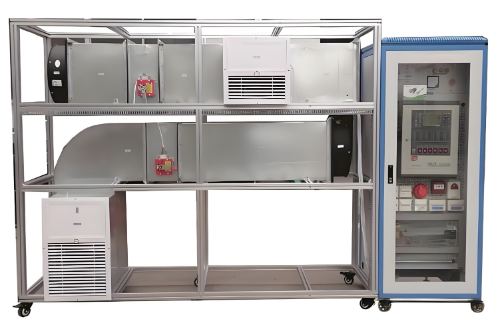

地铁隧道通风系统演示平台
地铁隧道通风系统演示平台是面向高职、技工院校、职教中心及鉴定机构开发的专业实训设备，主要用于还原地铁区间隧道、车站隧道的通风、排烟、活塞风排放及灾害工况下的送排风过程。该地铁隧道通风实训平台严格按照教育部“振兴21世纪职业教育课程改革和教材建设规划”要求研制，既满足制冷类、智能交通类、轨道交通运输类专业的教学需要，也可作为《制冷设备维修工（高级）》《中央空调工》等课程的配套演示装置。
一、产品定位：为什么需要地铁隧道通风系统演示平台
在地铁运营中，隧道通风直接关系到列车运行安全、乘客疏散效率和设备散热效果。地铁隧道通风系统演示平台把工程现场中的TVF隧道风机、射流风机、推力风机、电动风阀、温控保护、PLC监控等核心部件按比例实训化，让学生在不进入真实隧道的前提下，看懂“正常通风—活塞通风—阻塞送排风—火灾排烟”的完整逻辑。
因此，这款轨道交通通风系统教学实训装置不仅适合：
高职院校制冷设备维修工（初级 / 中级 / 高级）实训
智能交通工程、轨道交通运输与管理、交通安全与智能控制专业
普通本科、技工学校、职业培训学校、职教中心
职业技能鉴定站 / 所相关考核项目
也常用于《家用制冷设备原理与维修》《中央空调工（初/中/高级）》等课程的原理讲解与实操演示。
二、技术性能参数
地铁隧道通风演示装置主要技术参数如下，方便采购、教务排课和实训方案编写：
输入电源：单相三线 ～220V±10% 50Hz
工作环境：温度 -10℃～+40℃，相对湿度 ＜85%（25℃），海拔 ＜4000m
系统容量：＜5kVA
安全保护：配置电压型漏电保护、接地保护，符合相关国家标准，适合学生高频操作场景
该类地铁通风系统实训设备在电气安全、负载控制和故障保护上的设计，比普通展示模型更接近工程教学要求。
三、平台核心特点：从“看原理”到“做工况”
1. 可演示正常与灾害两种状态
地铁隧道通风系统演示平台既能演示列车正常运行时的隧道通风，也能演示灾害状态下的通风系统响应，包括：
区间隧道正常通风
活塞风形成与排放
列车阻塞工况送风 / 排风
区间隧道火灾排烟与防烟
这对讲解“地铁隧道火灾通风防排烟演示平台”的工况切换非常直观。
2. 真实还原地铁控制逻辑
控制部分采用典型控制结构 + 先进控制网络，和现实地铁通风控制系统方法论一致，同时兼顾教学可理解性。学生通过地铁隧道通风控制实训，可以掌握传感器采集、风阀联动、风机启停、故障报警等完整链路。
3. 活塞风、阻塞、火灾三大高频实训场景
该列车阻塞送排风演示实训设备最突出的教学价值，是把书本上的“通风模式”变成可操作的画面：
正常发车 → 活塞风排出
列车区间停车 → 机械送风 / 排风
区间起火 → 排烟风机启动、相关风阀动作、保护逻辑投入
四、系统配置：一套平台覆盖区间+车站+控制
1. 区间隧道通风系统
包含隧道风机、射流风机、推力风机、风机联动风阀、调节阀等，用于演示地铁区间隧道通风演示装置的气流组织和风机联动关系。
2. 车站隧道通风系统
由轨道风机和相关风阀组成，用于对比“车站隧道”和“区间隧道”在通风目标、风量分配、排烟路径上的差异。
3. 控制系统
配置温度传感器、电动风阀、漏电断路器、继电器、热保护继电器、旋钮开关、指示灯、监控系统、电控柜等。该部分也是地铁通风系统电控实训的重点：学生能看懂输入—控制—执行—反馈的闭环。
4. 软件演示系统
配套系统演示软件一套，可把硬件运行状态在界面上同步呈现，便于老师讲原理、学生做记录、考核做截图。
五、可开设实训项目
地铁隧道通风系统演示平台可开设但不限于以下项目：
地铁隧道通风系统组成与认知
隧道区间除热、除湿、通风演示
列车正常运行时活塞风排放演示
列车区间阻塞时送风和排风演示
列车区间隧道火灾时送风和排风演示
电动风阀与风机联动控制实训
温度传感器信号采集与系统保护实训
地铁通风系统监控软件操作实训
