地铁车站通风防排烟系统模拟平台
随着城市轨道交通的飞速发展，地铁车站的通风防排烟系统作为保障运营安全的关键环节，其专业人才的培养需求日益迫切。地铁车站通风防排烟系统模拟平台正是顺应这一趋势，依据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，专门针对职业教育教学和实训需求研发的高端教学装备。本文将全面剖析这款地铁车站通风防排烟系统模拟平台的系统特点、技术参数、核心组成及实训价值，为您揭示其在培养轨道交通暖通与消防人才方面的卓越表现。
一、系统概述：什么是地铁车站通风防排烟系统模拟平台？

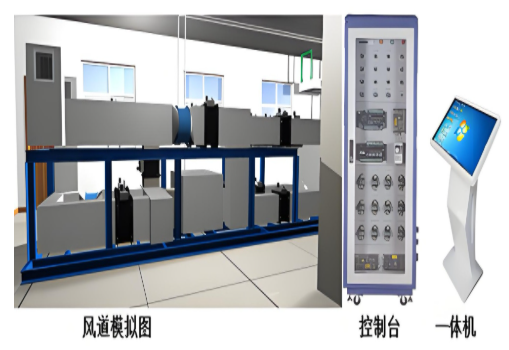

地铁车站通风防排烟系统模拟平台是一套高度集成、高度仿真的教学实训设备，旨在真实还原地铁车站的通风空调与防排烟系统运行环境。该平台采用工程形式的终端处理机组，风系统采用透明化处理，使学生能够直观了解室内机组的结构形式与气流组织路径。通过与真实地铁空调系统一致的原理设计，微型化展示了地铁通风防排烟系统的特点、结构及控制方法，为学生提供了一个从理论到实践的完整学习闭环。
二、系统特点：为何选择这款地铁车站通风防排烟系统模拟平台？
高度仿真，还原真实工程场景
该地铁车站通风防排烟系统模拟平台的风系统与实际地铁通风系统中央空调的控制功能、保护功能、显示功能完全一致。每个用户终端都可以在同一工况下独立控制，真正实现了“教室即现场”的教学体验。透明化设计，可视化教学
风系统管路采用透明化制作，学生可以直接观察到风的流动方向、阀门的开闭状态以及气流的组织变化，将抽象的气流动力学原理转化为直观可见的物理现象，极大降低了理解难度。系统完整独立，功能分区明确
平台整体分为通风系统和空调系统两大部分，由冷媒水管路连接。每个系统分别由相关设备和系统控制柜组成，结构清晰，便于分模块教学。模拟故障设置，培养实战能力
平台设有模拟故障设置功能，可在制冷系统、电气系统中设置常见故障。通过具体的故障现象，引导学生分析原因、排查问题、动手解决，有效提升学生将理论应用于实际的综合能力。多重控制方式，适应不同教学阶段
系统既可独立自主运行，也可受控于外部指令（如上位机综合监控系统），支持就地控制和远程控制两种模式，满足从基础认知到综合编程的不同教学需求。
三、核心技术参数
为确保地铁车站通风防排烟系统模拟平台在教学过程中的稳定与安全，其技术参数严格遵循国家标准：
参数项 | 规格 |
|---|---|
输入电源 | 单相三线 ~380V±10%，50Hz |
工作环境 | 温度 -5℃~+40℃，相对湿度 <85%(25℃)，海拔 <4000m |
装置容量 | < 3.8kVA |
外形尺寸 | 按现场尺寸定制 |
安全保护 | 具有漏电压、漏电流保护装置，符合国家标准 |
四、系统基本组成与核心功能
一套完整的地铁车站通风防排烟系统模拟平台由以下核心部分组成，各部分协同工作，真实模拟地铁车站的通风防排烟运行逻辑。
1. 通风系统组成
通风系统模拟地铁站厅和站台的送风回风（排烟）循环，主要包含：
模拟风井：新风井（模拟）、排风井（模拟）
模拟空间：站厅（模拟）、站台（模拟）
核心设备：空调机组、新风机、回/排风机、排烟风机
风阀组件：电动调节阀、电动排烟防火阀、自动防烟防火阀
管路与传感器：通风管路（部分透明制作，体现通风流向）、温度传感器、湿度传感器、压差传感器等
控制单元：就地控制柜
2. 数字量传感器监测系统
平台采用高精度传感器对关键参数进行全面监测，全部采用4-20MA、0-10V或485通信标准：
点温度监测
制冷压力监测
管道压差监测
管道进出水温度监测
送风系统温度、湿度监测
进出口风速监测
3. 运行特征
真实模拟系统的开机、停机操作
实现系统设备的就地和远程操作
真实模拟系统常见故障、现象及排除操作
4. 工作流程
系统可独立自主运行，也可受控于外部指令运行。正常情况下，系统设备通过控制柜进行就地控制，或通过综合监控系统进行远方控制，仅在必要时（如维护等）可独立自主运行，充分体现了地铁车站通风防排烟系统模拟平台的灵活性与实用性。
5. 具体功能分区
车站公共区域通风系统：包含组合式空调机、新风机、站台回/排风机、站厅回/排风机、联动风阀及调节风阀等设备，模拟地铁公共区域的日常通风换气。
车站设备区域通风系统：包含柜式风机盘管机组、设备用房的送风机、排风机、风机联动风阀及调节阀等，模拟设备用房的环境控制。
防排烟系统：包含通风阀、排烟阀、防火阀、风速传感器、风压传感器、射流风机等，模拟火灾工况下的排烟与防烟联动。
控制系统：采用可编程控制器（PLC）、温度传感器、电动风阀、漏电断路器、继电器、热保护继电器、旋钮开关、指示灯、监控系统、电控柜等，构成完整的控制闭环。
五、设备控制方式
地铁车站通风防排烟系统模拟平台支持双模控制，既可作为独立系统运行，也可接入上位机综合监控系统，实现教学模式的灵活切换：
下位机接口：提供与上位机进行通讯的接口，满足上位机对系统运行工况相关数据的采集及对下位机系统的运行控制。
信息采集：上位机可获取各电气控制按钮/旋钮位置信息、设备运行情况信息、设备故障信息、温湿度信息等，上述信息存储于一段连续的地址中，便于读取与分析。
指令下发：上位机可向下位机发送单个设备开停机指令、系统模式运行指令等，下位机需启动相关设备及显示相关信息，实现远程集中管控。
六、关键配套件
主机控制柜和风系统控制柜（1套）
PLC主机（如FX2N-48MR）：作为主站PLC，与上位计算机进行连接，将采集到的中央空调运行参数显示到上位计算机上，上位计算机安装有组态软件。
CC-LINK主站模块（如FX2N-48CCL）：与从站模块的PLC进行现场总线通讯，实现分布式控制。
按钮及信号模块
安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控系统的运行，如压缩机启动停止、主风机启动停止等。
该模块既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制，满足不同教学阶段的接线与编程需求。
七、系统仪表配置清单
序号 | 设备名称 | 说明 | 数量 |
|---|---|---|---|
1 | 变频器 | 用于风机调速控制 | 4套 |
2 | 比例电动调节阀 | 4-20MA，精确调节风量 | 2套 |
3 | 回风调节阀 | 4-20MA，调节回风比例 | 2套 |
4 | 温度变送器 | 4-20MA，温度信号转换 | 7套 |
5 | 湿度变送器 | 4-20MA，湿度信号转换 | 7套 |
6 | 风速变送器 | 4-20MA，风速信号转换 | 4套 |
7 | 管道压差变送器 | 4-20MA，压差信号转换 | 2套 |
8 | 电动风阀执行器 | 4-20MA，风阀驱动控制 | 6套 |
八、实训项目一览
通过本地铁车站通风防排烟系统模拟平台，学员可完成以下核心实训项目：
中央空调各制冷部件及电气部件的工作原理认知与好坏检测
地铁空调系统各制冷部件及电气部件的好坏检测
制冷管道上控制器的安装要求与实操
送风系统的调试与参数整定
回风系统的调试与平衡调节
系统组成与设备认知
传感器校准与标定
系统控制器安装与接线
最小新风量工况演示与数据分析
全新风量工况演示与能耗对比
通风工况演示与模式切换
火灾事故工况演示：模拟火灾发生时，防排烟系统的联动响应，包括排烟风机启动、防火阀动作、气流方向切换等关键环
