全面解析防烟排烟系统控制实训装置：消防教学与技能实训的理想选择

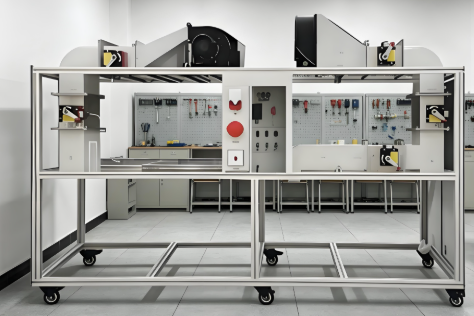

防烟排烟系统控制实训装置

在现代建筑消防安全教育中，防烟排烟系统控制实训装置作为核心教学设备，正发挥着不可替代的作用。该装置严格按照防烟排烟系统的控烟机理设计，集成了机械式加压送风系统与机械式排烟系统两大功能模块，能够真实还原火灾发生时防烟与排烟的完整联动过程。本文将从功能特点、技术参数、核心配置及实训项目等多个维度，深度剖析这款防烟排烟系统控制实训装置如何助力职业院校与培训机构培养高素质的消防工程技术人才。

一、系统概述：什么是防烟排烟系统控制实训装置？

防烟排烟系统控制实训装置是一套高度集成的教学实训设备，由模拟房间配备系统和排烟风机系统两大部分组成。其核心组件涵盖风口、风阀、排烟窗、排烟风机、排烟防火阀、送风机、送风风道、排烟风道以及相关的火灾探测器和联动控制系统。该装置的设计初衷是为了让学生通过实际操作，深刻理解防烟与排烟两种不同控烟机理在实际工程中的应用，掌握机械式加压送风和机械式排烟系统的控制逻辑与运维技能。

二、功能特点：为何选择这款防烟排烟系统控制实训装置？

1. 双系统合一，完整呈现控烟机理
   该防烟排烟系统控制实训装置严格区分并整合了防烟系统（机械式加压送风）与排烟系统（机械式排烟），使学生能够直观对比两种系统的异同，全面掌握现代建筑的防排烟设计理念。

2. 高度仿真，系统完整性突出
   装置的风系统设计与真实的通风排烟系统原理完全一致，控制功能、保护功能、显示功能均与实际工程无异。通过微型化设计，真实展示了通风排烟系统的特点、结构及控制方法，实现了课堂与工程的无缝衔接。

3. 结构直观，便于教学演示
   防烟排烟系统控制实训装置结构合理紧凑，造型美观大方。风管、阀门、风机等核心部件布局清晰，便于教师进行现场演示讲解，帮助学生快速建立空间概念，加深对课本知识的理解掌握。实训桌底部配有四个万向轮和四个固定调节机构，既可灵活移动，又可稳固固定。

4. 强化动手能力，培养实战思维
   装置通过设置具体的操作任务和故障现象，引导学生分析问题、解决问题，有效提升学生将理论应用于实际的能力，培养其真正的动手能力和工程思维。

5. 多重安全保护，保障教学无忧
   装置设有漏电压、漏电流保护装置，完全符合国家标准。同时配备热保护器件，对关键部件进行过热、过载保护，全方位保障师生在实训过程中的安全。

三、核心技术参数

为确保防烟排烟系统控制实训装置在教学过程中的稳定与安全，其技术参数严格遵循国家标准：

四、主要配置及详细参数

一套完整的防烟排烟系统控制实训装置主要由模拟房间配备系统、模拟通风排烟系统、铝型材框架、控制柜、实验台智能控制模块等组成。

1. 模拟通风排烟系统

该系统是防烟排烟系统控制实训装置的核心执行部分，由加压送风机、加压送风管道、排烟风机、自动排烟防火阀、280℃防火阀、70℃防火阀及排烟口等组成。其工作原理为：当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。

• 加压送风机：采用多翼式离心风机，性能稳定，风压充足。

• 加压送风管道：采用不燃材料制作，加压送风口为常闭式，支持手动或电动开启控制。

• 排烟风机：采用轴流风机，能够在280℃高温条件下持续工作不少于30分钟，满足消防规范要求。

• 排烟防火阀：安装在机械排烟管道上，平时呈开启状态，当管道内温度达到280℃时自动关闭。

• 280℃防火阀：共2套，由控制执行器和不燃材料制作而成。

• 70℃防火阀排烟口：共1套，安装在机械排烟风管上作为烟气吸入口，平时呈关闭状态，火灾时可通过手动或电动方式打开。

• 火灾探测器、报警器及报警按钮：用于火灾工况下自动检测与报警，构成完整的消防联动前端。

2. 铝型材框架

采用≥40mm×40mm的工业铝型材搭建，框架尺寸≤2000mm×600mm×1500mm。铝型材表面经氧化处理，耐腐蚀、美观大方，为各系统部件提供稳固的安装基础。

3. 控制柜

控制柜是防烟排烟系统控制实训装置的控制中枢，内含以下核心模块：

• 总控模块：采用工业管理终端与数字量模块从站模块连接，作为一个操作站，可进行基本参数的修改和监控。内含电力控制系统、控制监控系统、接触器、热保护器等控制元件。

• 继电器模块：安装有中间继电器（AC220V）、交流接触器（AC220V）、热继电器、漏电保护开关、熔断器、时间继电器等元件。利用继电器模块，可以独立实现对通风排烟实验设备的全过程控制。

4. 消防控制模块

本模块可控制整机工作环境，确保系统运行稳定，保护学生实训时的安全，关键时刻可切断总电源。

• 监控功能：可检测交流电源电压（过压115%报警）、电流（过流报警）、有功功率、温度（50-120℃报警）及漏电电流（50-1000mA可调）。

• 通讯方式：支持CAN/GSM通讯，可上传至监控主机或云平台，实时判断被监控电源的运行状态。

• 远程报警：支持APP远程报警，报警触点容量AC 220V/3A，DC 30V/3A。

• 传感器配置：配备电流互感器（2000:1）及多路温度传感器（100K热敏电阻）。

• 无线功能：内置无线网络信号发射模块，可连接4G网络，无需额外通信成本。支持手机APP或电脑软件远程监控。

• 功能显示：可实时显示电压、电流、功率等关键参数。

五、实训项目一览

通过本防烟排烟系统控制实训装置，学员可完成但不限于以下核心实训操作：

1. 消防排烟系统的认识：了解排烟系统的组成、原理及作用。

2. 消防防烟系统的认识：了解防烟系统的组成、原理及作用。

3. 消防防烟系统控制操作：掌握加压送风系统的启动、停止及联动控制。

4. 消防排烟系统的手动操作：学习在手动模式下启停排烟风机、开闭排烟阀。

5. 消防排烟系统的自动操作：掌握在火灾信号触发下，系统自动完成排烟联动的全过程。
