度解读变风量通风与排烟实训装置：智能教学与消防联动的实战平台

变风量通风与排烟实训装置

在现代建筑消防安全教学中，变风量通风与排烟实训装置已成为连接理论与实操的核心教具。该装置严格按照防烟排烟系统的控烟机理设计，集成了机械式加压送风系统与机械式排烟系统，能够真实模拟火灾发生时的通风排烟全过程。本文将从技术参数、功能特点、系统配置及实训项目等多个维度，全面解析这款变风量通风与排烟实训装置如何助力职业院校与培训机构培养高素质的消防与暖通专业人才。

一、系统概述：什么是变风量通风与排烟实训装置？

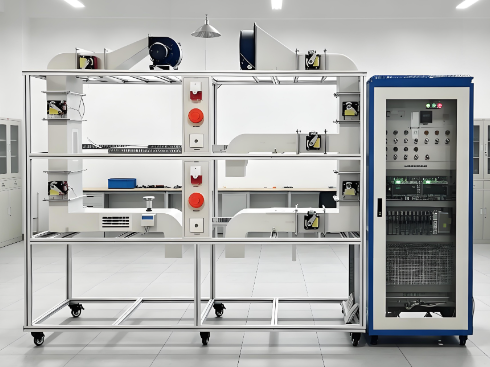

变风量通风与排烟实训装置是一套高度集成的教学实训设备，由模拟房间配备系统和排烟风机系统两大部分组成。其核心组件包括风口、风阀、排烟窗、排烟风机、排烟防火阀、送风机、送风风道、排烟风道以及相关的火灾探测器和联动控制系统。该装置最大的特色在于全系统智能操作，并融入了变频节能技术控制，通过变频技术精准调控各个系统部件的运行状态，在满足教学演示需求的同时，充分体现了现代建筑的节能理念。

二、核心技术参数

为确保变风量通风与排烟实训装置在教学过程中的稳定与安全，其技术参数严格遵循国家标准：

三、功能特点：为何选择这款变风量通风与排烟实训装置？

1. 系统完整性，贴近真实工程
   该变风量通风与排烟实训装置的风系统设计与真实的地铁空调系统、通风排烟系统原理完全一致，通过微型化方式真实再现了大型系统的结构特点与控制方法，让学员在校即可接触一线工程逻辑。

2. 结构直观，便于教学演示
   装置结构合理紧凑，造型美观大方。风管、阀门、风机等核心部件布局清晰，便于教师进行演示讲解，帮助学生快速理解通风排烟系统的结构与工作原理。实训桌底部配有万向轮和固定调节机构，兼顾移动灵活性与固定稳定性。

3. 多重安全保护，保障实训安全
   装置设有电流型漏电保护装置，一旦对地漏电电流超过设定值即跳闸切断电源；同时配备热保护器件，对压缩机等关键部件进行过热、过载保护，全方位保障师生操作安全。

4. DDC数字控制，实现智能联动
   采用先进的DDC数字量控制模块（16路AI输入，6路DO输入，8路DO输出），配合Lon Maker软件和力控软件，构建完整的消防防排烟联动控制系统。当消防控制中心接收到火灾信号时，系统可自动联动风机控制柜启动风机并打开排烟阀，将室内浓烟排出，完美演示排烟效果。

5. 同步软件动画，沉浸式教学体验
   该变风量通风与排烟实训装置配备了教学同步动画控制软件。学生在设备上进行任何操作，软件都会同步呈现对应的动画控制效果及原理数据控制关系，实现“所见即所得”的沉浸式学习体验。

6. 触摸式一体教学平台
   标配32寸触摸式一体教学平台（10点红外屏，处理器I3，硬盘126G，内存4G），内装多功能教学软件，为教学提供便捷的人机交互界面。

7. 终端处理机透明化设计
   系统终端处理机采用工程形式并做透明化处理，让学生可以直观观察到室内机组的结构形式，加深对设备内部构造的理解。每个终端均配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测全部控制电路。

8. 模拟故障设置，培养实战能力
   装置系统设有模拟故障设置功能，可在风系统、电气系统中设置常见故障。通过具体的故障现象，引导学生分析原因、解决问题，有效提升学生将理论应用于实际的动手能力。

四、系统配置详解

一套完整的变风量通风与排烟实训装置包含以下核心配置：

1. 风系统主体：由模拟房间、风口、风阀、排烟窗、排烟风机、排烟防火阀、送风机、送风风道、排烟风道及相关火灾探测器、联动控制系统组成。

2. 模拟排烟系统：消防防排烟系统由风机、风管、自动排烟阀、防火阀、控制柜及联动控制中心组成。工作原理为：消防控制中心收到火灾信号 → 联动风机控制柜启动风机 → 打开排烟阀 → 将室内浓烟从风管向室外排放。

3. 加压送风机：采用多翼式离心风机，性能稳定可靠。

4. 送风管道：采用不燃材料制作，加压送风口为常闭式，支持手动或电动开启。

5. 70度排烟防火阀：由控制执行器和不燃材料制成，在管道温度达到70℃时自动关闭。

6. 排烟风机：采用轴流风机，能够在280℃高温条件下持续工作不少于30分钟。

7. 280度排烟防火阀：安装在机械排烟管道上，平时呈开启状态，当管道内温度达到280℃时自动关闭。

8. 排烟口：安装在机械排烟风管上作为烟气吸入口，平时呈关闭状态，火灾时可通过手动或电动方式打开。

五、智能控制模块与物联网功能

本变风量通风与排烟实训装置配备先进的实验台控制智能模块，可实时监控系统工作环境，保障实训稳定与安全：

• 监控功能：可检测交流电源电压（过压115%报警）、电流（过流报警）、有功功率、温度（50-120℃报警）及漏电电流（50-1000mA可调）。

• 通讯方式：支持CAN/GSM通讯，可上传至监控主机或云平台。

• 远程报警：支持APP远程报警，报警触点容量AC 220V/3A，DC 30V/3A。

• 传感器配置：配备电流互感器（2000:1）及多路温度传感器（100K热敏电阻）。

• 无线功能：内置无线网络信号发射模块，可连接4G网络，无需额外通信成本。支持手机APP或电脑软件远程监控。

六、实训项目一览

通过本变风量通风与排烟实训装置，学员可完成以下核心实训操作：

1. 消防排烟系统的认知与结构分析

2. 消防防烟系统的认知与结构分析

3. 消防防烟系统的手动与自动控制操作

4. 消防排烟系统的手动与自动控制操作

5. 消防排烟系统与联动控制中心的协同操作

6. 消防排烟系统的联动编程与调试

7. 消防防烟系统的联动编程与调试

8. 通过CO₂、温度、湿度、烟雾等各类传感器控制系统的动作状态

七、标准配置清单

变风量通风与排烟实训装置以其高度的系统完整性、智能化的联动控制、沉浸式的教学体验以及丰富的实训项目，成为现代建筑消防与暖通专业教学的理想选择。它不仅是一台教学设备，更是一个集认知、操作、编程、故障排查于一体的综合实训平台。选择这套变风量通风与排烟实训装置，就是为您的教学注入科技动力，为学员的未来职业发展奠定坚实基础。
