智能电机拖动及控制实训装置

智能电机拖动及控制实训装置

在现代职业教育体系中，理论与实践的结合至关重要。智能电机拖动及控制实训装置正是为了顺应这一趋势，深化教学改革而研发的一款高端教学实训设备。该装置全面涵盖了电力拖动系统的动力学原理、交直流电动机的拖动技术、常用低压电器的应用以及继电器控制系统的设计与调试等核心知识模块。它主要面向自动化、机电一体化等专业的学生，完美匹配《电机及拖动基础》、《工厂继电器接触控制》以及《变频调速技术》等课程的综合技能实训需求。

一、智能电机拖动及控制实训装置的核心亮点

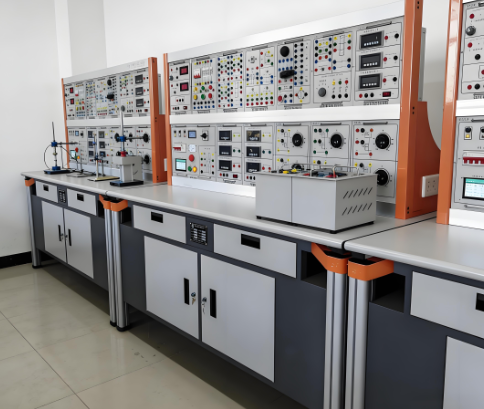

这款电机拖动实训装置在设计上采用了模块化的挂件结构，布局灵活，用户可根据教学大纲的变化，随时更换或增减实验组件，极大地方便了二次开发和功能扩展。整套智能电机控制实验台由电源控制屏、定制化实验桌、多功能实验组件、高性能电机、精密电机导轨以及专用实验导线构成。其丰富的配置不仅能完成基础的电机学试验，更能覆盖所有电机拖动及控制的进阶实验项目，旨在帮助学生扎实掌握理论知识，并熟练操作各项实验技能，真正实现学以致用。

二、智能电机拖动及控制实训装置的技术性能参数

1. 输入电源：三相四线（或三相五线）~380V±10%，50Hz，适应国内主流电网环境。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，具有良好的环境适应性。

3. 装置容量：≤1.5kVA，节能高效。

4. 设备重量：250kg，结构稳固。

5. 外形尺寸：1600mm×700mm×1400mm，紧凑实用，节省实验室空间。

三、智能电机拖动及控制实训装置的详细配置与功能

（一）工业级实训桌

实训桌是电机拖动实训装置的坚实基础。它采用四根工业铝型材立柱支撑，端部配有调节脚，方便水平调整。主体结构通过左右各两个C字形铝压成型构件连接，台面高度约800mm，符合人体工学。桌面板下方设有30×30mm的支撑框架，承重能力超过300kg。立柱采用70×70mm的工业铝型材，表面氧化处理，四面带8mm宽的槽，兼容标准工业铝型材配件。C字形构件为压铸成型，经过精密加工、抛丸、喷砂和蓝色静电喷涂，美观耐用。右后立柱可加装电脑显示器支架，方便信息化教学。

桌面采用25mm厚的麻灰色高密度层压板，绝缘性能优异。储物柜为冷冲压钣金一体成型，封闭式结构，表面静电喷涂，设有双门柜存放实训挂箱、一个抽屉存放导线和指导书、一个键盘抽屉和一个主机柜，布局科学合理。

（二）智能电源及实训挂箱系统

这是智能电机控制实验台的“心脏”，集成了多项先进技术。

1. 交流电源挂箱：提供三相0～450V及单相0～250V可调交流电源，内置1.5kVA三相同轴联动自耦调压器。输出端有过流保护，能应对相间、线间短路。控制屏由启停按钮控制，并配有急停按钮和指针式交流电压表。重点： 搭载了智慧电源管理系统，具备过温、短路、过流、过压、欠压、失压、功率限定7大保护功能。该系统拥有一键锁定和故障锁定功能，杜绝误操作风险。它支持无线4G和有线以太网，可通过手机APP和PC端云平台进行远程管理，即使在无网络环境下也能离线独立运行。

• 智能终端：以32位ARM为核心，4.3寸彩色触摸屏交互，支持Zigbee、CAN通信，具备语音播报。可实时监测三相电压、电流、功率、功率因数、频率、电能等参数，并监控故障类型和次数。支持刷卡授权启动和PC端分时预约。

• 手机APP：实时显示电压、电流、功率、电能、设备温度、漏电流等，可查询近2年的用电数据和各类操作日志。

• PC端软件：多界面管理，具备故障分析、能效分析、集中管理、用户报警定位跟踪及权限管理功能，可一键控制所有设备。

• 后台系统：支持实时视频监控教室，一键预览设备在线及运行状态，分析设备使用率和运行时长。

2. 高压直流电源挂箱：提供220V (0.5A) 励磁电源和0～250V (3A) 连续可调电枢电源，均带短路/过载保护，并配有直流数显电压表。

3. 继电接触控制挂箱（一至四）：这四个挂箱提供了从基础到复杂的全系列低压电器元件，包括断路器、保险座、按钮、交流接触器、热继电器、时间继电器、变压器、整流电路、能耗制动电阻、转换开关、十字摇杆开关、电磁阀、凸轮开关、行程开关等。所有器件端子均引至面板，工作状态有LED指示，便于学生直观理解和接线实践。

4. 智能仪表挂箱（一至四）：

• 包含2只智能直流电流表（0-5A，三档量程）、1只智能直流电压表（0-1000V，四档量程）。

• 包含3只智能交流电流表（0-5A，三档量程）、1只智能交流电压表（0-1000V，四档量程）。

• 这些仪表均具备智能化、数字化、上位机通讯功能，支持量程自动/手动切换、校准、调零、滤波设置、超量程报警等，采用表贴工艺，稳定可靠。

• 特别配置： 1台三相电能分析仪，精度高达0.2/0.2S级。它能测量所有电量参数，记录最大最小值，计量四象限电能，分析2-31次谐波含量和总谐波畸变率，测量三相不平衡度，显示电压电流波形、矢量图，并支持485通讯和MODBUS-RTU协议，是进行电能质量分析的利器。

5. 可调电阻器挂箱（一至三）：提供多组900Ω×2/0.41A和90Ω×2/0.41A的瓷盘电阻，绕组端全部引出，可灵活组合成串联、并联或串并联，满足不同负载需求。

（三）高精度电机导轨与测速系统

固定电机的导轨经过精密加工，同心度误差不超过±5丝，确保电机运行平稳、噪音低。配合光码盘测速系统和智能数显转速表，能够精确获取电机转速数据，保障实验结果的准确性。

（四）配套电机清单

1. 直流并（他）励电动机 (DC220V, 185W, 1500RPM)

2. 校正直流测功机 (DC220V, 355W, 1500RPM)

3. 三相鼠笼异步电动机 (AC380V/△, 180W, 1420RPM)

4. 三相线绕式异步电动机 (AC220V/Y, 120W, 1380RPM)

5. 三相鼠笼异步电动机 (AC380V/Y)

（五）安全可靠的实验连接线

针对强弱电和数模信号，分别配备了高可靠护套结构手枪插连接线和弹性铍轻铜裸露结构连接线。强电连接线采用无氧铜多股线，外包丁晴聚氯乙烯，柔软耐压；插头为实芯铜质件，接触可靠。不同导线对应不同插座，从根本上杜绝了触电风险，极大提升了实验安全性。

四、智能电机拖动及控制实训装置支持的实验项目

这套电机拖动实训装置提供了从基础认知到综合应用的完整实验体系：

（一）电机基础实验

1. 直流他励电动机的认识

2. 直流他励电动机的空载试验

3. 直流他励电动机的工作特性

4. 三相鼠笼式异步电动机认识

5. 三相鼠笼式异步电动机空载试验

6. 三相鼠笼式异步电动机堵转试验

7. 三相鼠笼式异步电动机工作特性

（二）直流电机拖动实验

1. 直流他励电动机拖动实验

2. 直流他励电动机固有机械特性

3. 直流他励电动机人为机械特性

4. 直流他励电动机能耗制动机械特性

5. 直流他励电动机倒拉反转制动机械特性

6. 直流他励电动机电源反接制动机械特性

7. 直流他励电动机回馈制动机械特性

（三）三相异步电动机拖动实验

1. 三相异步电动机固有机械特性

2. 三相异步电动机人为机械特性

3. 三相异步电动机能耗制动机械特性

4. 三相异步电动机反接制动机械特性

5. 三相异步电动机回馈制动机械特性

（四）继电接触控制与电力拖动实验（电气控制）

1. 三相异步电动机点动和自锁的控制线路

2. 三相异步电动机正反转的控制线路

3. 顺序控制线路

4. 三相鼠笼异步电动机降压起动的控制线路

5. 三相线绕式异步电动机起动的控制线路

6. 三相异步电动机能耗制动的控制线路

7. 三相异步电动机单向启动及反接制动的控制线路

8. 两地控制的线路

9. 工作台往返循环控制的线路
