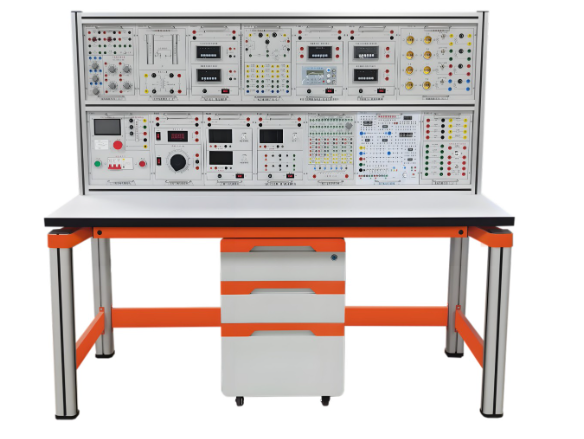

电工技术综合实验平台
在高等工程教育与职业技术教育中，理论与实践的高度融合是培养应用型人才的关键。电工技术综合实验平台正是为满足这一需求而精心设计的综合性教学设备，它能够全面支撑高等院校《电路分析》、《电工技术》、《电路原理》及《电子技术》等核心课程的实验教学环节，是构建现代化电工电子实验室的理想选择。
一、电工技术综合实验平台的基本功能亮点
全能型实验教学载体：本电工技术综合实验平台可一站式完成从基础电路理论到复杂电工技术的全部实验项目，覆盖范围广，适配性强。
高精度智能测量系统：平台配套的测量仪表精度高，全面采用数字化、智能化设计，支持人机对话模式，所有仪表均具备完善的过载、短路等保护功能，确保实验数据准确可靠。
清晰耐用的操作面板：操作面板采用2mm厚铝制板材，文字符号运用现代彩色喷描技术，标识清晰持久，面板颜色与实验台整体风格统一，美观大方。
模块化灵活扩展架构：该电工技术综合实验平台采用模块化结构，电源和仪器仪表均为独立挂箱式设计，各实验模块任务明确。学校可根据自身教学大纲灵活选配，后期升级扩展也十分便捷。模块间的工作电源通过专用短接导线连接，既实现了供电，又保证了结构的整体性。
多重安全防护体系：平台装有电压型漏电保护装置，一旦检测到漏电立即声光告警并切断总电源；同时配置电流型漏电保护器，当漏电流超标时自动断电。此外，各种电源及仪表均自带保护功能，实验连接线与插座采用差异化结构，彻底杜绝触电风险，确保师生操作安全。
二、电工技术综合实验平台的技术性能参数
输入电源：三相四线（或三相五线）AC380V±10%，50Hz，兼容主流电网。
装置容量：＜1.5kVA，节能省电。
外形尺寸：约1650mm×720mm×1540mm，紧凑布局，节省实验室空间。
三、电工技术综合实验平台可完成的实验项目
本平台实验内容丰富，涵盖电路基础、交流电路、变压器等多个领域，具体项目如下：
基本电工仪表的使用与测量误差的计算
减小仪表测量误差的方法
欧姆定律
叠加原理验证及其故障判断
基尔霍夫电压和电流定律验证及其故障判断
戴维南定理验证及其故障判断
诺顿定理验证及其故障判断
电压源外特性的测定
直流电阻电路故障的检查
二端口网络
互易定理
电容的充放电
最大功率传输条件测定
电位电压的测定及电路电位图的绘制
已知和未知线性与非线性电路元件伏安特性的测绘
一阶电路过渡过程的研究
二阶电路过渡过程的研究
RLC串联谐振电路的研究
功率因数提高
功率因数及相序的测量
用三表法测量交流电路等效参数
三相交流电路电压的测量
三相交流电路电流的测量
三相电路功率的测量
单相变压器参数测定及绕组极性判别
四、电工技术综合实验平台的主要配置与功能详解
该电工技术综合实验平台由实验桌、实验台架、存储柜、实验挂箱组件及配件等构成，各部件协同工作，为用户提供完整的实验环境。
序号 | 部件名称 | 功能及技术参数 | 数量 |
|---|---|---|---|
1 | 实验桌 | 台面采用E1级25mm厚三聚氰胺复面合成板，绝缘耐磨。四根工业铝型材立柱（70×70mm，四面带8mm槽）支撑，端部可调脚，台面高度约800mm。C字形铝压成型构件连接，承重≥300kg。立柱表面氧化处理，槽内兼容标准铝型材配件。C字构件压铸成型，经抛丸、喷砂、橙色静电喷涂。 | 1套 |
2 | 实验台架 | 独立框架式结构，由五根工业铝型材分割为上下两区，表面光滑无凹槽，用于放置仪表和实验模块。 | 1套 |
3 | 存储柜 | 圆弧卷边冷冲压钣金一体成型，封闭结构，表面静电喷涂。外形约450×550×705mm，重量≥31kg。四边圆弧R=30mm，边框总厚≤2.5mm。配承重型卡扣式三节轨（承重≥30kg），抽屉把手卡套式钣金卷边（≥440×45×18mm），联体锁设计，底部4个1.5寸万向带刹车脚轮。 | 1套 |
4 | 三相交流电源 | ①提供三相0～450V可调交流电源及单相0～250V可调电源，内置1.5kVA三相同轴联动自耦调压器。输出有过流保护，能自动应对相间、线间短路。控制屏由启停按钮控制，配急停按钮和指针式交流电压表。②实验室智慧用电安全控制系统：具备过温、短路、过流、过压、欠压、失压、功率限定7大保护；一键锁定与故障锁定功能；支持4G/以太网与手机APP、PC端云平台通讯，无网时可离线独立运行。智能终端：32位ARM核心，4.3寸彩屏触控，支持Zigbee、CAN通信，语音播报，实时监测三相电压/电流/功率/功率因数/频率/电能等，监控故障类型与次数，支持刷卡授权及PC端分时预约。 | 1套 |
5 | 交流可调电源 | 提供0～250V连续可调交流电源一路，数显电压表显示输出，具备短路、过流保护。另配交流电压表一只（0～500V，三位半显示）。 | 1套 |
6 | 直流可调电源 | 双路直流程控电源：采用DAC+MOS管恒流输出，每路0-30V/2A，电压/电流稳定度≤0.3%，短路/过流自动保护，软截止自动恢复。2.8寸TFT液晶屏显示输出电压/电流/负载电压/负载电流，恒流提醒功能。EC11旋钮编码器调节输出电流和限位电流。 | 1套 |
7 | 低压直流电源、智能直流恒流源 | 一路0-500mA/12V恒流源：DAC+MOS管恒流输出，负载稳定度≤5×10⁻⁴，额定变化率≤5×10⁻⁴。2.8寸TFT液晶屏显示输出/限位/负载电流，恒流提醒。低压直流电源：±5V、±12V四路固定输出，均具短路/过流保护及自动恢复。 | 1套 |
8 | 智能交流电压表、电流表 | ①智能交流电压表1只：0-1000V，四档量程（1V/10V/100V/1000V），六位数码中文显示，支持上位机通讯，按键设置量程自动/手动切换、校准、调零、滤波、通信地址，超量程报警保护。表贴工艺，工业塑料外壳，面板嵌入，易更换升级。②智能交流电流表1只：0-5A，三档量程（10mA/500mA/5A），其余同上。 | 1套 |
9 | 智能直流电压表、电流表 | ①智能直流电压表1只：0-1000V，四档量程（1V/10V/100V/1000V），六位数码显示，功能同上。②智能直流电流表1只：0-5A，三档量程（10mA/500mA/5A），功能同上。 | 1套 |
10 | 智能功率、功率因数表 | 功率测量精度0.5级，功率因数范围0.3-1.0，电压/电流量程450V/5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型（L/R/C）。功能同上，支持上位机通讯。 | 1套 |
11 | 函数信号发生器 | 正弦波/方波/三角波/升锯齿波/降锯齿波频率范围0Hz-2MHz。输出通道：主波形输出+同步TTL输出。输出幅度≥10Vp-p（空载），阻抗50Ω±10%，直流偏置±3V，方波占空比1%-99%。TTL输出幅度>3Vp-p，扇出>20 TTL负载，上升下降时间≤20ns。频率计数器：计数0-4294967295，测频1Hz-60MHz，输入幅度1Vp-p~20Vp-p。LCD1602液晶英文显示，蜂鸣器提示可开关，按键+旋钮操作。 | 1套 |
12 | 电路基础模块（一） | 提供电阻、电感、电容、电路基础实验模块及3个故障按键，可完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源等效变换、一阶/二阶电路过渡过程、RLC串联谐振等实验。 | 1套 |
13 | 电路基础模块（二） | 含各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）。 | 1套 |
14 | 交流电路模块（一） | 铁芯变压器一只（50VA、36V/220V），原副边均设保险丝及电流插座，方便测试并保护变压器。 | 1套 |
15 | 交流电路模块（二） | 含0.22μF/500V、0.47μF/500V、1μF/500V（三只）、2.2μF/500V、4.7μF/500V高压电容，镇流器、启辉器、日光灯。高压电容由钮子开关控制，可完成日光灯电路连接及功率因数提高实验。 | 1套 |
16 | 交流电路模块（三） | 四组负载和四组独立电流插座。每组负载由两个独立白炽灯螺口灯座组成（每组设开关与电流插座），可插60W以下白炽灯八只，完成三相交流电路实验。 | 1套 |
17 | 实验导线 | 强电和弱电导线均采用高可靠护套结构手枪插连接线，无触电风险。两种导线只能配合对应内孔插座，不可混插。 | 1套 |
18 | 导线架 | 用于悬挂和放置实验专用连接导线，外形约530mm×430mm×1200mm，设五个万向轮。 | 1件 |
19 | 实验配件 | 提供与设备匹配的实验指导书、配件等。 | 1套 |
20 | 配套教学资源 | 注：购买12台以下无此项配置。 | 1套 |
