洗碗机维修实训装置

洗碗机维修实训装置

随着智能家居的普及，洗碗机已成为现代家庭不可或缺的电器之一，其维修保养需求也随之激增。为响应职业教育改革与技能人才培养的号召，洗碗机维修实训装置应运而生。该产品严格按照《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》及劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》研发设计，完美契合中高职院校、技工学校及职业培训机构的实训教学与技能鉴定需求。

无论是应用电子技术、电子电器应用与维修专业的学生，还是参加家电维修工初、中级技能鉴定的学员，这套洗碗机维修实训装置都能提供真实、系统、高效的实操训练环境。

一、 产品核心特点：贴近实战，易于教学

1. 配套性强，原理直观
   本洗碗机维修实训装置采用电气控制与实物分离的设计理念，清晰展示了微处理器控制电路与机械执行机构之间的逻辑关系。所有关键电压、电流参数均可通过专用测试点方便测量，配合齐全的专用导线，学生能快速建立电路与功能的对应关系，非常适合各类院校的课程实训教学。

2. 实用性突出，考核便捷
   装置内置隐蔽式故障设置机构，教师可根据技能鉴定要求随时设置典型故障。学生需依据故障现象，利用排故单元进行逐步排查，极大锻炼了其独立分析与解决问题的能力。这一设计让洗碗机维修实训装置成为技能考核与竞赛的理想平台。

3. 综合性高，覆盖全面
   实训内容涵盖洗碗机从元器件认知、拆装工艺到电路分析、故障排除的全流程。通过反复练习，学生能够深入理解洗碗机的工作模式，全面提升维修综合素养。

二、 技术性能与安全保障

装置具备完善的安全防护措施，确保师生在实训过程中的用电安全。

三、 系统组成与结构设计

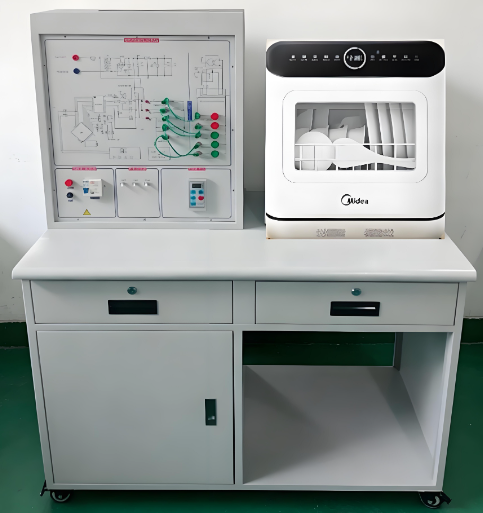

本洗碗机维修实训装置主要由以下几部分组成：

1. 洗碗机实物：包含电源部分、控制器、门组件等完整机械结构，可真实模拟工作状态。

2. 电气控制板：集成洗碗机控制电路、状态显示电路、定时电路、安全保护电路等核心单元，便于观察与测量。

3. 实验负载电路：通过实验导线与电气控制板连接，可模拟洗碗机各工况下的电路运行。

4. 故障设置机构：采用隐蔽式设计，学生需根据故障现象通过排故单元自主排除故障。

5. 实训平台：采用70×70mm铝型材圆形结构，桌面支架由铝材一次压铸成型，颜色为桔色。平台为1.5mm钣金制作的L形结构，可挂装壁挂式空调室内机，底部配有四个带刹车万向轮，移动灵活且固定稳固。柜体采用防水、防火、耐磨铝合金材料，整体造型美观，将实物与控制板紧密结合，便于学生操作。

四、 实训项目一览

通过这套洗碗机维修实训装置，学生可完成以下核心实训内容：

1. 元器件认知与检测：识别并检测洗碗机主要元器件（如加热管、电机、电磁阀、水位开关）、控制芯片及显示器件。

2. 结构拆装与组装：掌握洗碗机整机结构的拆解与复原工艺。

3. 产生电路故障排查：针对洗碗机产生电路的常见故障进行检测与维修。

4. 加热原理分析与演示：结合实物演示，深入理解加热回路的工作原理。

5. 电磁阀故障诊断：学习电磁阀的常见故障表现及更换方法。

6. 综合故障检测与维修：综合运用所学知识，对多种典型故障进行系统性排查与修复。
