3D虚拟机床及机床线路实训装置

3D虚拟机床及机床线路实训装置

在现代职业教育体系中，机床电气控制与故障诊断是机电类专业学生的核心技能。然而，传统实训设备往往存在占地大、成本高、故障模拟风险大等痛点。为此，3D虚拟机床及机床线路实训装置应运而生。该装置将真实的机床电气线路与先进的3D虚拟仿真技术深度融合，打造出一款集教学、实训、考核于一体的智能化教学装备，特别适用于中高职院校、技工学校的机床电气维修、PLC控制等相关课程。

一、 产品构造与核心设计理念

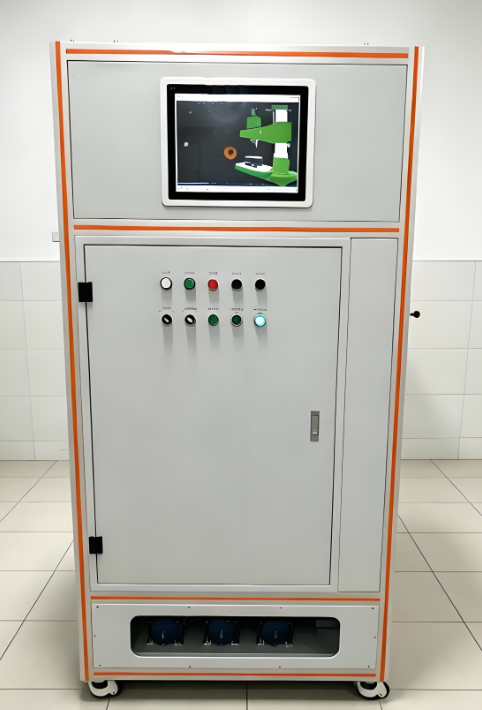

本3D虚拟机床及机床线路实训装置采用可移动屏柜式构架，主体由40工业铝型材与铁制喷塑面板构成，外形尺寸为900×900×1700mm（不含脚轮）。装置共有四个工作面，每个面分别对应一台经典机床的电气模拟线路：Z3050摇臂钻床、M7120型平面磨床、X62W型万能铣床、T68型卧式镗床。每个面均安装有一台15寸触摸屏一体机，支持四位学生同时进行独立实训，极大提升了设备利用率与教学效率。

整套装置由机床电气线路、模拟机构、门板按钮、转换接口模块、15寸触摸屏一体机、3D虚拟机床软件、三相漏电保护开关、三相相序检测器及实训线路图纸等组成。通过这种模块化设计，学生可以在真实电气回路上接线、测量、排故，同时通过3D虚拟软件观察机床机械结构的实时联动反馈，真正做到“所见即所得”。

二、 核心电气部件与模块功能详解

1. 15寸触摸屏一体机
   采用四线电阻式触摸屏，预装Windows操作系统，搭载CPU 1.8G、4G内存、128G固态硬盘。该一体机运行3D虚拟机床软件，可将Z3050、M7120、X62W、T68四种机床的3D结构及动作状态以动画形式实时呈现。软件内置丰富学习资料，学生可一边操作电气线路，一边观察虚拟机床的机械响应，深刻理解电气控制与机械运动的关联。每套装置标配4台一体机，满足小组化教学需求。

2. 转换接口模块
   该模块是连接电气线路与虚拟软件的桥梁，负责将线路中的开关量动作转换为计算机可识别的信号，从而驱动3D模型做出相应动作，实现虚实同步。

3. 实训线路图纸
   每种机床的电气原理图直接粘贴在对应屏柜门上，与内部线路完全一致，方便学生对照图纸进行接线与故障排查，强化识图能力。

4. 三相相序检测器
   安装在电机旁，用于检测电机是否缺相及旋转方向，并通过灯光指示。检测信息实时发送至转换接口模块。每套设备共需14个检测器，覆盖13台电机（双速电机需2个）。

5. 三相漏电保护开关
   作为屏柜总电源开关，开启后方可进行实训考核，确保用电安全。

三、 机械模拟装置：让抽象控制变得可触可见

为了让机床电气控制的教学更加直观，本3D虚拟机床及机床线路实训装置配备了多种机械模拟装置：

• 钻床摇臂模拟装置：采用滚珠丝杠滑台，模拟摇臂升降动作。滑台上安装机床专用组合开关，当升降到位时，相应触头闭合或断开，真实反映限位控制逻辑。

• 钻床液压模拟装置：使用直线电机模拟液压缸升降，并触碰行程开关，与摇臂模拟装置协同工作，完整再现钻床液压控制过程。

• 镗床变速冲动模拟装置：采用直线光轴加转动手柄，触碰行程开关，模拟主轴变速冲动与进给变速冲动的时序逻辑。

• 铣床变速冲动模拟装置：同样采用直线光轴加手柄，模拟铣床主轴变速冲动和工作台进给冲动。

• 电磁吸盘模拟装置：模拟磨床工作台的电磁铁工况。采用圆形电磁铁与4mm铁质工件（带弹簧），充磁时工件被吸合，失磁时自动弹回，直观展示电磁吸盘的工作特性。

四、 3D虚拟软件技术：沉浸式仿真教学体验

3D虚拟机床软件是本装置的另一大亮点。它采用Unity3D实时三维引擎，结合UnReal、CryENGINE、Havok Physics等先进技术，实现了仿真动画与实物动作的实时同步。软件模型包括Z3050摇臂钻床、M7120型平面磨床、X62W型万能铣床、T68型卧式镗床的完整3D结构展示、操作状态及机构运行演示。

模型支持任意放大、缩小和旋转，学生可以从任意角度观察机床内部构造。更重要的是，模型会根据电气线路中每个元器件的状态变化做出相应动作，实现真正的“虚实互动”。例如，当学生在电气板上按下“主轴正转”按钮，虚拟铣床的主轴便会立即旋转，形成强烈的视觉反馈。

仿真驱动器主机技术参数：

• 电源：DC24V，≤200mA

• 数字I/O：14路输入，支持DC3V-DC5V不同电压等级点位采集，无损接线，不破坏原电路原理

• 信号输出：12路输出，支持DC24V电压信号，可控制外设

• 状态指示：电源、I/O、通讯状态指示灯

• 通讯接口：支持USB、RS485，波特率9600

• 嵌入式系统：μC/OS-III

• 控制芯片：ARM Cortex-M3

• 尺寸：145×90×40mm

此外，装置预留备用通讯接口，可通过增加继电器控制板升级为智能考核系统，实现故障随机设置、智能排故与智能评分功能，满足更高层次的技能鉴定需求。

五、 实训项目覆盖四大经典机床

本3D虚拟机床及机床线路实训装置可开展以下实训项目：

1. Z3050摇臂钻床故障诊断与维修实训

2. M7120平面磨床故障诊断与维修实训

3. X62W万能铣床故障诊断与维修实训

4. T68卧式镗床故障诊断与维修实训

每个项目均涵盖电气原理分析、线路连接、故障设置与排除、3D虚拟验证等环节，形成完整的教学闭环。

六、 配置清单
