LED显示屏故障检测与维修实训装置
在当今数字化时代，LED显示屏已广泛应用于广告传媒、交通指示、舞台演出等各个领域。随之而来的是对专业LED显示屏维修人员的巨大需求。为了满足中、高等职业院校培养高素质技能人才的需求，LED显示屏故障检测与维修实训装置应运而生。这是一款专为学习和实践LED显示屏故障诊断与维修技能而设计的综合性教学设备，旨在通过真实的项目化教学，让学生快速掌握核心维修技术。
一、 什么是LED显示屏故障检测与维修实训装置？

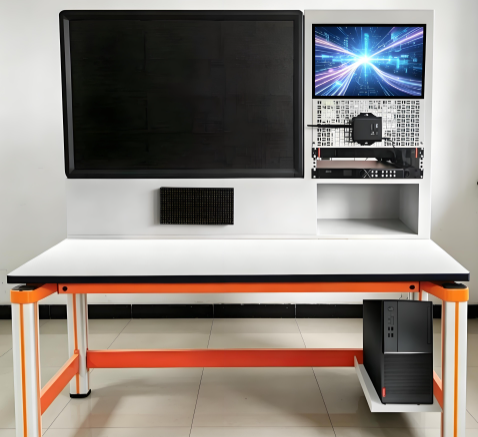

LED显示屏故障检测与维修实训装置本质上是一套基于单片机控制的、多功能LED点阵显示屏系统。它并非简单的显示设备，而是一个集成了多种故障模拟、检测工具和教学资源的一体化实训平台。该装置的核心价值在于，它能高度还原真实工作场景中的各类LED显示屏故障，使学生或初级维修人员能够在安全、可控的环境下，系统性地学习并掌握正确的故障检测流程与维修方法。
这套LED显示屏故障检测与维修实训装置能够模拟从简单到复杂的多种典型故障，例如：
显示屏完全不亮：涉及电源、控制卡、排线等多个环节的排查。
色彩失真或偏色：可能是信号传输、驱动IC或灯珠本身的问题。
画面闪烁或抖动：常与刷新率设置、电源稳定性或信号干扰有关。
局部黑屏或花屏：通常是某块模组、排线或对应驱动芯片损坏所致。
学生通过观察故障现象，利用实训台上配备的专业工具和测试设备进行逐级排查，从而深刻理解LED显示屏的内部结构和工作原理，真正做到理论与实践相结合。
二、 核心优势与技术参数详解
这款LED显示屏故障检测与维修实训装置在设计上充分考虑了教学的实用性与耐用性，其核心技术参数如下：
稳定可靠的供电系统：采用单相三线～220V±5% 50Hz电源输入，装置容量小于1.0KVA，确保了长时间实训的安全与稳定。工作环境适应性强，可在-10℃～+40℃、相对湿度＜85%（25℃）的环境下正常工作。
人性化的结构与外观设计：整机重量约120Kg，外形尺寸为1600mm×700mm×1750mm。实验桌采用工业铝型材立柱和E1级环保板材，坚固耐用；台面承重不低于300kg，并配有抽屉和键盘托，方便工具和电脑的收纳。
丰富的硬件配置：装置包含了P5全彩室内屏（12块）和P10单色室内屏（1块），以及高性能的控制卡、视频处理器、视频播放盒、开关电源等核心部件。这些部件均来自市场主流品牌，保证了实训内容与实际工作的无缝对接。
三、 全面的实训项目体系
本装置设计了从基础到进阶的完整实训项目，涵盖了LED显示屏工程的各个环节，真正实现了“学中做，做中学”。
安装与布线实训：
LED外框的安装：学习如何正确组装显示屏的外框支架。
LED屏的安装：掌握将模组精准、牢固地安装在框架上的技巧。
LED屏的接线：熟练进行电源线、排线的连接，确保线路整齐、无误。
调试与控制实训：
LED屏的调试：使用配套软件进行参数设置、亮度校正、颜色调整等。
视频处理器的连接和调试：学习如何配置视频处理器以实现信号的转换与分发。
视频播放盒的连接和调试：掌握播放盒的内容制作、节目编排与播放控制。
故障排查与维修实训：
LED屏的故障排除：这是装置的核心功能。通过内置的故障模拟系统，学生可以练习排查电源故障、控制卡故障、排线接触不良、灯珠坏点、驱动IC损坏等多种问题。
LED屏的焊接和拆装：使用随设备配备的热风焊台二合一工具，练习更换损坏的灯珠、电容、电阻等元器件，提升动手能力。
四、 完善的配置与强大的辅助工具
为了保障教学质量，LED显示屏故障检测与维修实训装置提供了极为全面的配置清单，其中亮点包括：
虚拟仿真考核系统：这是一个极具创新性的软件模块。它不仅能展示元器件和工具的实物照片与介绍，还能进行模拟装配（如P2.5和P5板卡）、模拟故障检修（随机生成故障供学生在线答题）以及模拟接线，极大地丰富了教学手段，降低了耗材成本。
齐全的专用工具：包括LED屏专用吸盘、热风焊台二合一（8586D）、33件套螺丝批等，确保学生能接触到专业的维修工具。
详细的调试、播放软件：支持图片、文字、视频导入与排版，具备板卡参数设置、节目编辑、定时播放、电脑桌面投屏等功能，操作直观易懂。
