智能仓库模拟装置：打造智慧物流与PLC控制实训标杆

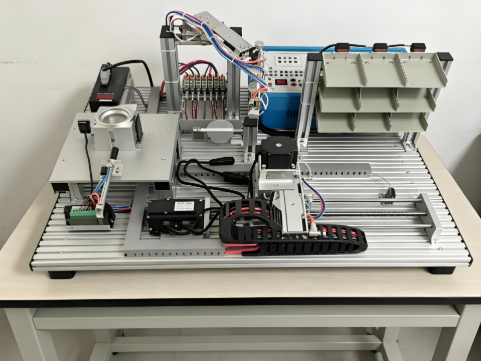

智能仓库模拟装置

在“工业4.0”与“中国制造2025”战略推动下，智能仓储系统已成为现代物流与制造业的核心环节。智能仓库模拟装置作为一款高度集成、功能全面的教学实训设备，正成为职业院校、技工院校及企业培训中心开展PLC编程、伺服驱动、步进控制、气动技术及传感器应用等综合实训的首选平台。本文将从功能、特点、实验项目及配置等方面，全面解读这款智能仓库模拟装置的教学价值与技术优势。

一、智能仓库模拟装置的核心功能：覆盖全流程自动化控制

本套智能仓库模拟装置以真实工业仓储场景为蓝本，整合了从供料到入库的全链条自动化流程，可支持以下七大核心功能训练：

1. 自动供料控制：模拟仓库前端物料自动供给，训练传感器检测与逻辑判断。

2. 机械手搬运控制：通过气动与电动执行元件，实现物料的精准抓取与搬运。

3. 物体称重控制：集成称重模块，训练模拟量采集与数据处理。

4. 物料进仓控制：实现物料按预设规则存入指定仓位，锻炼仓储管理逻辑。

5. 气动控制：涉及单杆气缸、双杆气缸、旋转气缸等元件的综合应用。

6. 步进电机控制：通过步进电机实现X/Y/Z轴的精确位置控制。

7. 伺服电机参数设置与控制：掌握伺服驱动器的参数配置及闭环控制原理。

这些功能共同构成了智能仓库模拟装置的完整实训体系，使学生能够在一个平台上完成从基础指令到复杂系统集成的全方位训练。

二、智能仓库模拟装置的突出特点：工业级设计，教学化适配

智能仓库模拟装置在设计上充分考虑了教学实训的实用性与安全性，具有以下显著特点：

1. 模块化结构，任务导向清晰：装置由供料单元、搬运单元、称重单元、启动单元、立体仓库单元、步进电机单元、伺服单元及接口电路组成。立体仓库主体采用三层九仓位库体，配合底盘、传动机械及电气控制，真实还原了小型智能仓库的物理形态。

2. 精密传动系统：采用滚珠丝杠、直线导轨、普通丝杠等机械元件，搭配步进电机作为拖动元件，保证了运动的高精度与重复定位能力，适合开展智能仓库模拟装置的位控训练。

3. PLC全流程控制：通过可编程逻辑控制器（PLC）编程，实现供料、搬运、称重、入库的完整自动化流程。装置内置X、Y、Z轴的限位保护与互锁保护，有效防止学生误操作损坏硬件，大大降低了实训风险。

4. 开放式接口设计：所有传感器、执行器信号均引至接线端子排，便于学生自主接线与调试，非常适合技能实训与课程设计使用。

5. 多维度控制训练：通过传感器信号采集与PLC编程，可对步进电机、伺服电机及直流电机进行复杂的位置控制、时序逻辑控制，并支持上位机监控，实现远程数据可视化。

6. 安全可靠供电：输入电压AC 200V-240V（带保护地三芯插座），整机功耗低于250W，节能且安全。

7. 紧凑便携尺寸：外形尺寸720×850×600mm，占地面积小，适合实验室多台布置。

三、智能仓库模拟装置的实验项目：从入门到进阶全覆盖

依托智能仓库模拟装置，可开展以下九大类实训项目，满足不同层次的教学需求：

1. PLC基本指令训练：如位逻辑、定时器、计数器等基础指令的应用。

2. PLC高级指令训练：包括数据处理、移位、比较、循环等复杂指令编程。

3. 定位及调速控制训练：结合步进/伺服电机，实现多点定位与速度调节。

4. 仓库管理训练：设计物料入库、出库、盘点等仓储管理逻辑。

5. 上位机管理软件训练：通过组态软件或自定义上位机，实现远程监控与数据记录。

6. PLC模拟量训练：利用称重模块，进行模拟量信号采集与AD转换处理。

7. 步进电机控制：掌握步进驱动器参数设置、细分设定及加减速控制。

8. 伺服电机控制：学习伺服驱动器参数配置、位置模式/速度模式应用。

9. 气动元件PLC控制：综合运用单杆气缸、双杆气缸、旋转气缸及电磁阀，实现复杂气动回路。

这些实验项目紧密贴合智能仓库模拟装置的教学目标，既可用于日常实训，也适用于毕业设计、技能竞赛训练等场景。

四、智能仓库模拟装置的标准配置清单

为确保教学实训的完整性，本智能仓库模拟装置出厂标配以下核心部件：

注：PLC需用户自行配备，推荐三菱FX3U系列，以便充分发挥智能仓库模拟装置的全部功能。
