通用机电设备安装与调试实训装置
在当前职业教育与产业升级深度融合的大背景下，通用机电设备安装与调试实训装置已成为各大职业院校、技工院校及企业培训中心进行机电一体化教学、技能考核与竞赛训练的核心装备。本文将对这套集成了工业现场元素与信息化技术的通用机电设备安装与调试实训装置进行全面剖析，旨在为广大教育工作者和采购决策者提供一份详实、专业的参考指南。
一、 通用机电设备安装与调试实训装置的系统架构与核心优势

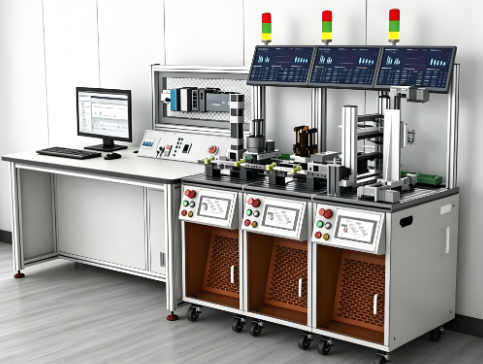

本套通用机电设备安装与调试实训装置并非单一功能的设备，而是一个高度集成、模块化的柔性生产模拟系统。它主要由四大核心单元构成：供料单元、检测分拣单元、仓储单元以及智能监控平台。这种模块化设计使得通用机电设备安装与调试实训装置能够灵活组合，满足从基础技能训练到复杂系统集成的多层次教学需求。
其核心优势在于：
高度仿真工业现场：所有组件均采用工业级标准选型，真实还原了现代工厂的自动化生产线场景。
模块化灵活组合：各单元既可独立运行，也可通过工业以太网互联互通，实现协同控制，非常适合开展通用机电设备安装与调试实训的分步式教学。
智能化监控与管理：搭载的智能监控平台，实现了设备状态的实时可视化与远程运维，体现了工业4.0理念在教学设备中的应用。
全面的实训覆盖：涵盖了机械装配、气动控制、电气接线、PLC编程、传感器调试、变频器应用、触摸屏组态、工业网络通信等几乎所有机电一体化的核心技能点。
二、 通用机电设备安装与调试实训装置的关键性能参数详解
在选择通用机电设备安装与调试实训装置时，其性能参数是衡量设备质量与适用性的重要指标。本装置的主要性能参数如下：
供电要求：采用单相三线制 AC220V±10% / 50Hz 标准工业用电，适应性强。
工作环境：可在温度 -10℃ ~ +40℃，相对湿度 ≤85%（25℃），海拔 <4000m 的环境下稳定工作，普适性高。
装置容量：小于 2.5kVA，能耗低，安全性高。
主体尺寸：整体平台约 1950×785×830mm，单个工作站约 650×785×830mm。采用优质铝合金与钣金工艺，结构稳固，外观精良，确保了通用机电设备安装与调试实训装置的使用寿命与教学体验。
三、 深入解析通用机电设备安装与调试实训装置的三大核心单元
（一）供料单元：自动化产线的起点
供料单元是整个通用机电设备安装与调试实训装置的起始环节，主要负责将不同种类的工件（如金属、非金属、不同颜色）自动输送到下一站。其关键技术特点包括：
精准供料机制：由料管、推料气缸及传输皮带构成，配合直流减速电机（DC24V）实现平稳送料。
多元化传感器检测：集成了光电传感器、磁感传感器及3个光纤传感器，用于检测物料有无、到位情况及材质/颜色区分，为后续的分拣打下基础。
强大的控制核心：采用西门子 S7-1200 PLC 作为主控，并配备了7寸MCGS触摸屏。该触摸屏具备800x480分辨率、WinCE系统、支持U盘备份、RS232/RS485/RJ45及WiFi通讯，整机功耗仅6W，是进行人机交互编程的理想平台。
工业级边缘计算能力：特别配置了边缘计算网关，支持RS485/RS232通讯，可将西门子、三菱等主流品牌PLC的协议转换为MQTT协议，并能对接阿里、腾讯等主流云平台，是实现设备上云、开展工业物联网教学的利器。
联网协同：当五个单元全部联网后，可通过组态监控机统一控制启停，并实时查看每个单元的工作状态，完美诠释了通用机电设备安装与调试实训装置的系统性。
（二）检测分拣单元：智能识别的核心
检测分拣单元是考验学生对传感器技术与逻辑控制理解的关键模块。它能根据颜色、材质（金属/非金属）等特征对工件进行精确分拣，并将合格品传送至下一站。
多维度检测：综合运用光电传感器、电容传感器等，实现对物料属性的快速判断。
高效分拣执行：通过笔形气缸、电磁阀及分拣滑槽的组合，将不同特性的物料推送至指定区域。
完整的控制系统：同样采用西门子S7-1200 PLC作为大脑，配合完善的传感器与执行元件，构成了一个典型的闭环控制系统，是学习通用机电设备安装与调试实训中传感器应用的绝佳载体。
（三）仓储单元：立体仓库的微缩模型
仓储单元模拟了现代化立体仓库的存取流程，由堆垛机、气动手爪和一个≥3×4的立体库组成，完成成品工件的自动化入库。
精密运动控制：采用步进电机（1.5A，步距角1.8°）配合滚珠丝杆驱动堆垛机在X/Y轴上精确移动，定位精度高。
柔性夹取机构：集成了回转气缸、手指气缸等多种气动执行元件，实现对工件的灵活抓取与放置。
安全保护机制：配备多种规格的光电传感器、磁性传感器及机械限位开关，确保设备运行的安全可靠。
核心控制：依然是西门子S7-1200 PLC，通过编写复杂的运动控制程序，让学生掌握步进驱动、多点定位及堆垛算法等高级技能。
四、 智能监控平台：赋予设备数字化灵魂
通用机电设备安装与调试实训装置的智能监控平台是其区别于传统教学设备的一大亮点。它是一个基于物联网技术的综合性数据服务平台。
实时数据展示：通过LED屏直观显示各设备的运行状态，如启停、故障报警、产量统计等。
在线开发与调试：支持用户在平台上进行在线组态、设备调试和程序下载，极大提升了教学效率。
多终端访问：无论使用手机、平板还是电脑，均可随时随地登录平台，监控设备运行情况，实现了跨地域的设备管理，显著增加了通用机电设备安装与调试实训装置的产品附加值。
五、 丰富的配套工具与实训项目体系
为保障教学顺利开展，本装置标配了万用表、电笔、螺丝刀套装、剥线钳、内六角扳手等一系列常用电工工具。
基于此平台，可开展涵盖三个核心单元的完整实训项目体系：
供料站实训：包括机械部件安装、气路连接与调整、电路接线、传感器调试、变频器参数设置、触摸屏界面设计与PLC编程调试等。
检测分拣站实训：侧重于机械手安装、气动回路设计、各类传感器校对、以及基于PLC的逻辑控制程序编写与调试。
仓储站实训：重点在于两轴堆垛机的机械装配、步进驱动系统调试、精密气动控制，以及复杂运动控制程序的开发与优化。
