家用智能电热水器维修与安装实训装置
随着智能家居的普及，家用智能电热水器已成为家庭必备电器，其维修与安装技能也成为家电维修工、职业院校学生的核心必修课。家用智能电热水器维修与安装实训装置正是依据国家人力资源和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》精心研发，专为高职院校、技工学校、职业培训中心及技能鉴定站量身打造的实训教学设备。本装置可广泛应用于应用电子技术、电子电器应用与维修等专业的《电视机原理与维修》《家用电子产品原理与维修》等课程，同时满足中级工、高级工的职业资格鉴定考核需求。
一、家用智能电热水器维修与安装实训装置的技术性能
本套家用智能电热水器维修与安装实训装置在技术设计上严格遵循国家安全标准与教学实用性原则，具体参数如下：
项目 | 参数 |
|---|---|
输入电源 | 单相三线制 AC220V±10% 50Hz |
工作环境 | 温度 -10℃～+50℃，相对湿度＜85%（25℃） |
整机容量 | ＜2kW，节能低耗 |
安全保护 | 漏电动作电流≤30mA，动作时间≤0.1s，双重绝缘防护 |
外形尺寸 | 100cm × 70cm × 165cm，紧凑设计，节省实验室空间 |
这些技术指标确保了家用智能电热水器维修与安装实训装置在长期高频次使用下的稳定性与安全性，完全满足职业院校全天候实训教学的需求。

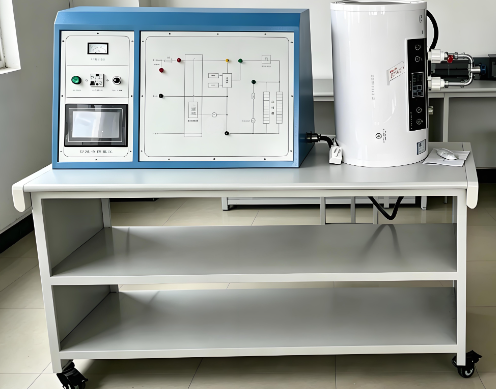

二、家用智能电热水器维修与安装实训装置的系统组成
家用智能电热水器维修与安装实训装置采用模块化、开放式设计，主要由以下四大部分构成：
实训控制屏：采用铁质双层亚光密纹喷塑结构，面板为铝塑材质，坚固耐用且抗腐蚀。控制屏集成交流电源输出（市电不隔离220V 50Hz、隔离220V 50Hz，均带过流保护）以及直流电源输出（±24V / +12V / +5V），满足不同电路模块的供电需求。
实训桌：钢木落地台式结构，桌面采用防水、防火、耐磨高密度板，结构稳固，造型美观。桌体设有抽屉和柜门，方便存放工具、仪表及教学资料，有利于实验室规范化管理。
电热水器本体：采用遥控密闭型储水式电热水器，真实还原家用智能电热水器的内部结构与工作原理，让学生获得最贴近实际的维修体验。
实训组件：包括遥控密闭型储水式电热水器模块、实验水箱、循环水泵及智能实训考核系统。其中，电热水器实训模块配置了完整的内部电路控制系统原理图，并设置了故障模拟检测点，内置设故排故系统，教师可一键设置故障，学生则通过排查故障点完成维修训练，真正实现“教、学、做”一体化。
三、家用智能电热水器维修与安装实训装置的实训项目
依托家用智能电热水器维修与安装实训装置，可开展以下十大典型实训项目，覆盖从安装调试到故障排除的全流程技能训练：
电热水器安装与管路设计实验：学习进出水管路连接、安全阀安装、接地保护等规范操作。
主板+12V电源丢失故障：训练开关电源电路检修能力。
红外接收头损坏故障：掌握遥控接收电路的检测与更换方法。
指示灯亮不加热故障现象与维修：分析加热继电器、温控器及加热管电路。
电热水器加热温度低于设定温度故障：排查温度传感器、控制芯片及反馈回路。
电热水器温度传感器故障：学会用万用表测量NTC电阻值变化，判断好坏。
按键开关损坏：练习轻触开关、薄膜按键的检测与焊接。
漏电开关故障：理解漏电保护原理，掌握测试与更换技巧。
电加热故障：检查加热管是否断路、绝缘是否下降。
热水器温度保险故障：学习温度保险（热熔断器）的选型与更换。
这些实训项目紧密结合家用智能电热水器维修与安装实训装置的实际电路，使学生能够在反复实践中快速掌握常见故障的诊断与排除技能，从而轻松应对中级工、高级工技能鉴定考核。
四、为什么选择家用智能电热水器维修与安装实训装置？
权威合规：严格按照国家职业技能鉴定标准设计，适用于各级鉴定站/所的考核。
真实还原：采用真机改装+故障模拟系统，实训效果远超仿真软件。
安全可靠：多重保护措施，确保师生操作安全。
扩展性强：可配合其他家电维修实训装置组成家电维修综合实训室。
如果您正在寻找一款既能满足日常教学又能用于技能鉴定的家用智能电热水器维修与安装实训装置，本产品无疑是您的首选。欢迎联系我们获取详细技术方案及报价信息。
