二维运动控制实验平台
在现代工业自动化和机器人技术飞速发展的背景下，一套功能强大、易于操作的二维运动控制实验平台，已成为高等院校、职业院校及科研机构进行运动控制技术教学与研发的关键设备。本文将为您全面剖析一款集成了先进控制技术与精密机械结构的二维运动控制实验平台，深入解读其技术性能、核心构成及丰富的实验项目，助您快速掌握其应用价值。
一、 为何选择这款二维运动控制实验平台？—— 核心优势一览

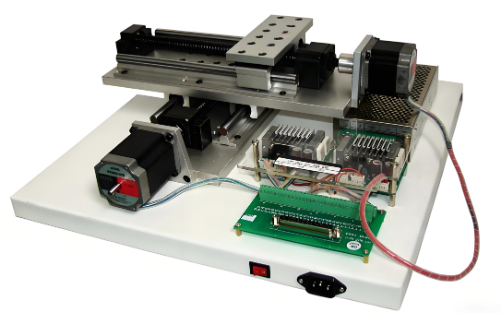

本款二维运动控制实验平台并非简单的机械组合，而是一套高度集成的教学实验系统。它巧妙地将运动控制卡、PLC可编程控制器、步进电机及驱动器、开关电源以及精密的XY控制平台融为一体。其核心部件——XY控制台，采用了模块化的十字工作台设计，通过滚珠丝杠传动，能够精准实现平面内X轴与Y轴方向的运动控制，完美满足各种目标轨迹与动作的实现需求。
该二维运动控制实验平台配套的运动控制软件功能强大，涵盖了基于轴的独立控制、基于坐标系的协同控制、命令编辑与批量运行、标准数控代码（G代码）的编辑与执行，以及复杂的运动轨迹规划与控制，为用户提供了一个从理论到实践的完整闭环。
二、 技术性能参数详解：精准与可靠的保障
在选择二维运动控制实验平台时，技术指标是衡量其性能的关键。本平台的主要技术性能如下：
高精度定位：定位精度高达 0.4mm，足以满足绝大多数教学与基础科研场景下的运动控制精度要求。
适宜的工作行程：X轴与Y轴的有效行程均为 230mm，为各种平面运动轨迹的复现提供了充足的空间。
理想的动态响应：最大运动速度为 20mm/s，最大运动加速度可达 1g，能够模拟多种工况下的运动特性。
广泛的适应性：采用标准的 220V±10%（50Hz） 供电，能在温度-10℃～+40℃、相对湿度<85%的环境下稳定工作，适应多数实验室环境。
紧凑的结构设计：整机外形尺寸仅为 45cm×45cm×15cm，装置容量 ≤1.2kVA，占地面积小，便于摆放和管理。
三、 深入剖析：二维运动控制实验平台的系统架构
这套二维运动控制实验平台由两大核心部分组成：步进电机控制系统与承载电脑桌。其内部组件协同工作，构成了一个开放且灵活的实验体系。
精密执行单元 - 对象模块：配备两个高品质的2相步进电机，分别负责X轴和Y轴的运动。每个轴的有效行程均为230mm，保证了运动范围的一致性。
核心控制大脑 - PLC（可选配）：平台支持根据用户需求配置不同品牌和型号的PLC主机，并提供专用通讯电缆，方便用户进行程序的上载、下载及在线监控，极大提升了系统的灵活性。
高速运算核心 - 运动控制卡：采用32位PCI总线，即插即用。其所有I/O接口均采用光耦隔离，具备极强的抗干扰能力。该卡支持2轴伺服/步进电机独立或联动控制，脉冲输出频率误差小于0.1%，最大可达2MHz。更重要的是，它支持任意2轴直线插补，最大插补速度1MHz，这是实现复杂轨迹控制的基础。此外，它还提供了丰富的数字I/O接口（24入/12出），并支持在一个系统中级联多达16张控制卡，扩展性极强。
动力驱动环节 - 步进电机驱动器：每个电机均配备专用驱动器，最大输出电流为2A，采用光耦隔离与开路集电极输出方式，确保了驱动信号的纯净与稳定。
稳定能源供给 - 稳压直流电源：提供稳定的24V/5A直流输出，为整个系统提供清洁、可靠的电力保障。
灵活的接线平台：通过运动控制卡接口板和实验平台信号接口板，用户可以根据实验需求自行接线，实现了高度的开放性和灵活性。特别地，信号接口板设计了PLC与运动控制卡的切换机制，确保同一时间只有一种控制器生效，避免了冲突。
软件生态与开发支持：平台不仅提供CX-Programmer（演示版）、组态王（演示版）等编程与监控软件，还开放了运动控制卡的底层开发库，支持 C++ Builder、Delphi、VB、VC 等多种主流开发工具，并附带了示例程序源码，极大地降低了二次开发的难度。
四、 丰富的实验项目体系：从入门到精通
本二维运动控制实验平台设计了层次分明、循序渐进的实验项目，覆盖了从基础认知到系统集成开发的全部环节。
基础认知阶段：
PLC的认识与基本操作
PLC编程基础练习
组态软件的认知与基础编程
直线电机的工作原理认知
基于PLC的系统性应用：
单轴运动控制实验：学习如何独立控制X轴或Y轴。
两轴联动控制实验：掌握平面内直线、圆弧等轨迹的合成控制。
任意路线物料搬运实验：结合传感器与逻辑判断，实现自动化搬运流程。
基于运动控制卡的高级应用：
单轴精确控制实验：体验高速、高精度的脉冲控制。
两轴联动插补实验：深入学习直线插补算法与实际应用。
复杂路径物料搬运实验：利用数控代码或高级API，实现更复杂的搬运策略。
