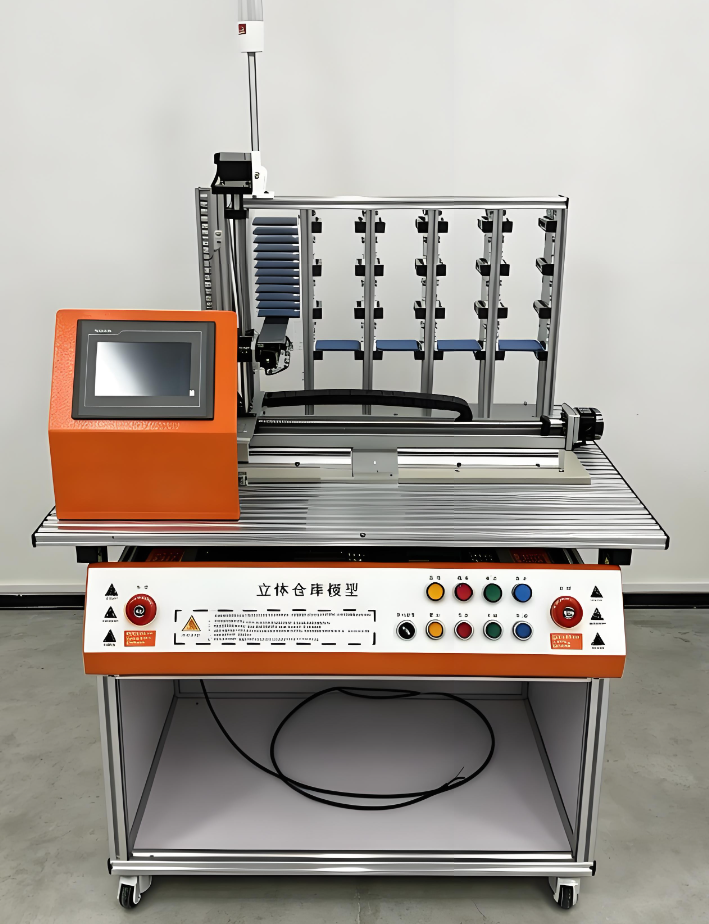

立体仓库教学模型
立体仓库教学模型是针对机电一体化实训教学要求而专门研发的实训教学装置，它集PLC控制、位置控制、检测于一体，通过传感器信号采集与PLC编程，对步进电机、直流电机进行复杂的开关量控制、位置控制及时序逻辑控制，实现仓位准确定位和物料入库/出库功能。该立体仓库教学模型采用全开放式布局并配有设故排故单元，可充分锻炼学生系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的综合能力。本立体仓库教学模型特别适合于机械制造、机电一体化、自动化、电气工程等专业的《机电传动与控制》、《运动控制》、《机电一体化技术》、《计算机控制技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。
一、立体仓库教学模型特点
本款立体仓库教学模型在设计上充分考虑了教学实训的实际需求，具备以下突出特点：
完整的系统架构：立体仓库主体由实训桌（型材结构）、四层十六仓位库体、出/入库仓位库体、三维（X、Y、Z）运动机械及电气控制等五部分组成。三维运动机械部分采用滚珠丝杠传动的模块化结构，用于实现仓位精确定位和入库/出库动作——X、Y轴完成仓位定位，Z轴完成入库/出库动作。
先进的电气控制系统：电气控制由步进电机及驱动器、减速直流电机、开关电源、电感传感器、行程限位开关、光电门等器件组成。PLC可选用西门子系列可编程控制器，数字量输入至少15点，数字量输出至少8点，满足复杂控制逻辑的编程需求。
开放式布局便于教学：全开放式结构设计，所有机械部件和电气元件清晰可见，方便教师讲解工作原理和学生观察运行过程，同时也便于故障排查与检修训练。
二、立体仓库教学模型技术参数
本立体仓库教学模型严格按照国家标准设计，核心技术参数如下：
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
装置容量：＜0.5kVA
外形尺寸：1000mm×650mm×1400mm
以上技术参数确保了立体仓库教学模型能在各类教学环境中稳定运行，能耗低、安全性高，适合长时间、高频次的实训教学使用。
三、立体仓库教学模型详细组成
本立体仓库教学模型的系统组成如下：
整体结构：由仓储库架、铝合金型材桌面及型材实训桌组成，控制系统以PLC为核心控制器。
仓库模型：采用四层十六个仓位库体加出/入库仓位库体的设计，模拟真实工业立体仓库的存储格局。
控制面板：配备数码显示、状态显示和三维（X、Y、Z）运动机械手动操作按钮，可完成对出/入库的手动控制操作，便于调试和教学演示。
驱动机构：采用步进电机及步进电机驱动器，实现精确的位置控制。
定位执行机构：包括竖轴和横轴，传动轴均采用滚珠丝杆传动，传动平稳、定位精度高。横轴行程600mm，竖轴行程420mm。
取物轴：由直流减速电机驱动，可实现前后两个方向的运动，完成货物的抓取与放置。
开关电源：输入电源220VAC 50Hz，提供直流电源DC24V，为整个控制系统供电。
四、立体仓库教学模型可开展的实训项目
依托本立体仓库教学模型，可系统开展以下9个实训项目，全面覆盖PLC控制与运动控制教学的核心知识点：
PLC控制步进电机：学习步进电机的驱动原理与PLC脉冲输出控制方法
步进两轴定位控制：实现X、Y轴的精确坐标定位，掌握两轴联动控制技术
触摸屏接线及画面编辑：学习人机界面的设计与组态，实现可视化操作
出/入库位、1～16号仓位扫描检测等功能：掌握仓位检测传感器的应用与信号处理
将Z轴上的货物送到指定位置：实现定点取货与放货的动作序列控制
将任意位置的货物送到另一位置：实现仓库内货物的移库操作
将入库位置的货物送到任意位置：完成入库流程的自动化控制
从任意位置取回货物放至出库位：完成出库流程的自动化控制
故障检测及检修：利用设故排故单元，训练学生诊断和排除系统故障的能力
五、为什么选择我们的立体仓库教学模型
💡 核心价值：一台立体仓库教学模型 = PLC编程实训平台 + 运动控制实验台 + 传感器应用训练系统 + 故障检修考核装置，真正实现“一机多用、综合训练”。
相比市面上其他同类产品，本款立体仓库教学模型具备以下突出优势：
真实工业场景模拟：四层十六仓位结构配合三维运动机械，高度还原工业自动化立体仓库的工作流程
全开放式设计：所有机械和电气部件一目了然，便于教学讲解和学生自主探究
滚珠丝杠精密传动：X、Y轴采用滚珠丝杠，定位精度高、运行平稳，使用寿命长
设故排故单元：独有的故障设置与排除功能，有效训练学生分析与解决实际问题的能力
适用课程广泛：覆盖机电传动与控制、运动控制、机电一体化技术、计算机控制技术、检测与转换技术、可编程控制技术等多门核心课程
兼容主流PLC：支持西门子系列可编程控制器，与工业现场无缝对接
