运动控制实训箱：高等院校PLC运动控制教学与技能鉴定考核一体化平台

运动控制实训箱

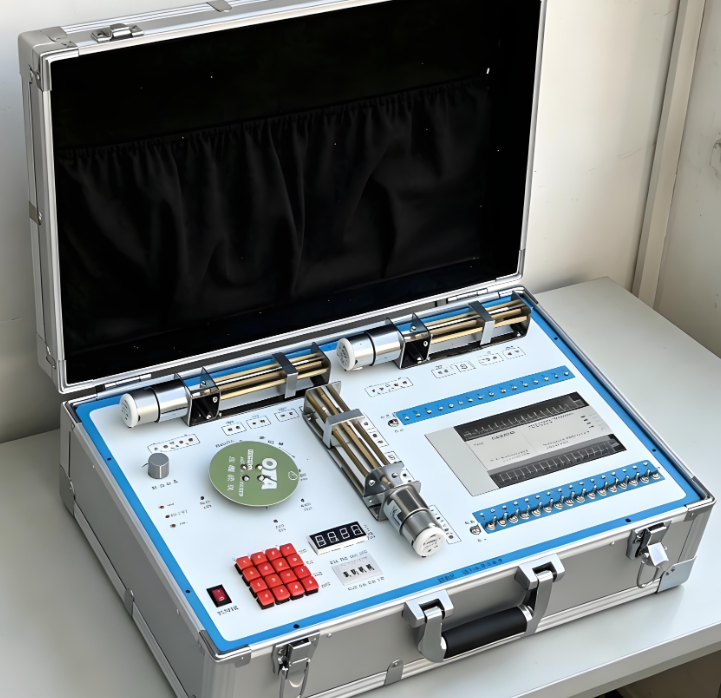

运动控制实训箱是根据高等院校、高职院校的教学要求而专门开发的一款PLC运动控制实训平台。该运动控制实训箱同样适用于技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操训练与技能鉴定考核。对于正在规划PLC运动控制实训室建设、采购运动控制实训箱的院校和培训机构而言，选择一台功能完备、结构紧凑、安全可靠的实训设备，是提升学生PLC编程与运动控制综合应用能力的关键。

一、运动控制实训箱组成与特点

本款运动控制实训箱以实物模型为主，将抽象的运动控制理论与实际物理装置紧密结合，让学生在动手实践中深入理解运动控制原理。运动控制实训箱的核心组成部分如下：

1. 直线运动装置：包含直流电机、滑块、轨道及位置传感器，可模拟工业生产中常见的直线往复运动场景，实现对直线位移的精确检测与控制。

2. 圆周运动装置：包含直流电机、转盘、位置传感器及转速调节模块，可模拟旋转类机械的运动控制，支持对转速、转角等参数的实时监测与调节。

3. 输入输出模块：配备4×4键盘、四组拨码盘、四位数码管（十六进制输出）等丰富的人机交互单元。配合其他模块，可完成运动控制的闭环实验，实现从传感器信号采集到执行机构驱动的完整控制链路。

4. 多轴运动控制能力：可对直线运动或圆周运动的位置、速度和加速度进行精确控制，支持单轴、双轴、三轴乃至多轴位置控制，使运动控制与顺序控制功能有机结合在一起。PLC的运动控制功能广泛应用于金属切削机床、从属成形机械、装配机械、机器人、电梯等各种工业自动化设备。

二、运动控制实训箱技术参数

本款运动控制实训箱严格按照国家标准设计，核心技术参数如下：

• 输入电源：～220V ±10% 50Hz

• 输出电源：直流24V/2A

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

以上参数确保了运动控制实训箱能在各类教学环境中稳定运行，满足长时间、高频次的实训教学需求。

三、运动控制实训箱可开展的实验内容

本运动控制实训箱支持10个核心实验项目，全面覆盖PLC运动控制教学的核心知识点：

1. 数码管显示实验：掌握数码管动态扫描显示原理，实现十六进制数值的实时显示

2. 键盘扫描输入实验：学习矩阵键盘的扫描检测方法，实现按键信息的正确读取

3. 拨码盘输入实验：掌握拨码盘的编码原理与PLC读取方法

4. 电机启停实验：实现直流电机的基本启动与停止控制

5. 电机正反转实验：学习电机换向控制逻辑，掌握正反转互锁程序设计

6. 直线运动实验（含位置检测）：通过滑块与位置传感器，实现直线位移的闭环控制

7. 圆周运动实验（含位置检测）：通过转盘与位置传感器，实现旋转角度的精确控制

8. 双轴位置控制：协调控制直线轴与旋转轴，实现二维运动轨迹规划

9. 三轴位置控制：进一步扩展至三轴联动，模拟更复杂的工业运动场景

10. 多轴位置控制：实现多轴协同运动控制，为后续学习工业机器人与数控系统奠定基础

四、为什么选择我们的运动控制实训箱

💡 核心价值：一台运动控制实训箱 = PLC编程训练平台 + 运动控制原理实验台 + 技能鉴定考核设备，真正实现“一箱多用”。

相比市面上其他运动控制实训设备，本款运动控制实训箱具备以下突出优势：

• 实物模型驱动，直观易懂：以真实的直线运动装置和圆周运动装置为载体，学生可直观看到PLC程序的执行效果，学习兴趣浓厚

• 闭环控制能力：配备位置传感器，支持从开环到闭环的完整运动控制实验，帮助学生深入理解PID调节、位置反馈等核心概念

• 多轴扩展能力强：支持单轴到多轴的控制训练，满足从基础教学到综合实训的全阶段需求

• 便携紧凑，占用空间小：箱体式设计，便于收纳与搬运，特别适合实验室空间有限的院校

• 适用场景广泛：既可用于高等院校、高职院校的日常教学，也可用于技工学校技能鉴定考核，一机多用
