电子技术综合实训设备：高校电类竞赛与创新实践一体化教学平台

电子技术综合实训设备

电子技术综合实训设备是面向本科生进行电子技术综合实践训练与电类竞赛备赛的核心装备，也是高校科技创新平台和团队建设的重要组成部分。通过这套电子技术综合实训设备，实验室能够组织和指导学生参加各类专业科技竞赛，真正实现“以赛代练”“以赛促学”，逐步培养学生团队协作和技术创新意识，为学生解决电子系统中的复杂工程问题打下坚实基础。对于正在规划电子技术综合实训实验室建设、采购电子技术综合实训设备的高校与职业院校来说，选择一套功能完备、配置灵活、安全可靠的实训平台，直接关系到人才培养质量与竞赛成绩的提升。

一、电子技术综合实训设备总体概述

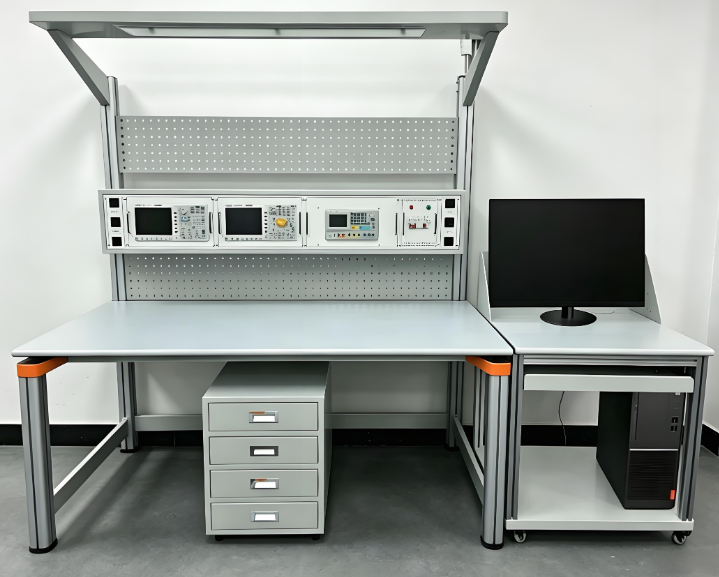

本款电子技术综合实训设备主要由工作台、实训屏、实训屏模块、工具柜、电路实训模块、仪器工具耗材包组成。桌身采用高强度铝型材，桌面选用25mm厚高密度纤维板，外贴防火板，PVC截面封边，坚固耐用且防火防潮。工作台设有防静电配套装置，桌面上方集成实训屏、模块盒安放横梁、工具网孔板以及高档条形LED照明，整体布局科学合理，符合人机工程学要求。

电子技术综合实训设备的工作电源采用两相三线AC 220V±10% 50Hz，适配国内绝大多数教学环境。工作台整体外形呈一字形设计，尺寸为L1800mm×W850mm×H2000mm，操作台高度780mm，同时配备独立的电脑桌（L700mm×W600mm×H780mm），便于学生同时进行仿真设计与实物调试。LED灯棚采用钢板冷轧钣金工艺精制，表面静电喷塑，配置300mm×1200mm进口高亮78W条形双驱LED灯，实现节能高效照明。工具网孔挂板采用优质Q235钢板冷轧钣金，表面静电喷塑，可挂置常用线材、工具、耗材，取用便捷。

二、电子技术综合实训设备核心模块详解

1. 实训屏

实训屏尺寸为1570mm×W285mm×H289mm，采用Q235冷轧钢板焊接，表面静电喷塑。采用模块化配置方式，实训屏内部预装工业插座，任何安装在实训屏面板上的模块只需插上电源即可独立使用，模块间无内部连线，完全独立运行。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行全面保护。状态灯采用三色灯设计：绿灯代表运行，黄灯代表预警，红灯代表停止，设备运行状态一目了然。

2. 数字示波器

电子技术综合实训设备标配高性能数字示波器，技术参数如下：

• 150MHz带宽，1GS/s实时采样率

• 4个模拟通道，存储深度达40Mpts

• 8寸高清液晶屏，波形捕获率45,000 wfms/s，支持Trigger Out验证

• 垂直偏转系数1mV/div~10V/div，低底噪声<100μVrms

• 时基范围5ns/div~50s/div

• 具有自动跟踪测量功能，可根据输入信号类型、幅值、频率变化自动调整触发类型、电压档位、时基档位，全程无需手动干预

• 支持加、减、乘、除、FFT、高级运算（公式编辑）、逻辑运算

• 触发类型：边沿、脉宽、欠幅、超幅、N边沿、延迟、超时、持续时间、建立/保持、斜率、视频、码型

• 支持RS232/UART、I2C、LIN、SPI、CAN全内存硬件解码

• 支持外网远程操控Web control

• 接口：USB Host、USB Device、LAN、EXT Trig、AUX Out

• 支持逻辑分析仪模块，支持电压/电流/功率单位切换，直读测量结果

3. 函数/任意波形发生器

• 输出波形：正弦波、方波、斜波/锯齿波、脉冲波、谐波、噪声、直流、表达式、任意波形

• 频率范围：正弦波1Hz~100MHz，方波1Hz~40MHz，任意波1Hz~15MHz，脉冲波1μHz~25MHz

• 采用DDS技术，双通道等性能独立输出，内置16次谐波发生器

• 内置7位高精度、宽频带频率计，频率范围100mHz~200MHz

• 输出幅值（高阻）：2mVpp~20Vpp连续可调，误差±1%

• 垂直分辨率14bit，采样率500MS/s，输出波长16M bytes

• 模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、PWM、SUM、QAM

• 8英寸WVGA TFT液晶屏，同时显示两路频率、幅值等信息，支持U盘存储及系统升级

4. 可编程直流电源

• 3路独立连续可调输出：双通道0~30V/0~3A无级可调，第三路0~6V/0~3A无级可调，总功率198W

• 智能型温控风扇，保证长时间稳定输出

• 最小分辨率1mV/1mA，输出ON/OFF控制

• 可设置过压与过流保护，关机记忆，键盘锁定、按键音

• 一键调出预置值，4英寸LCD同时显示三路输出信息

• 接口：USB Device、RS-232、Digital I/O

• 编程/回读精度：电压≤0.1%+3mV，电流≤0.5%+2mA

• 纹波与噪声：电压≤1mVrms，电流≤3mArms

5. 数字万用表

• 3 5/6位测量精度，标配真有效值、自动量程

• 直流电压0~1000V，交流电压0~750V

• 直流电流0~20A，交流电流0~20A

• 电阻0~60MΩ，电容0~60Mf

• 具有频率、占空比、温度测量功能

• 交流带宽20~1000Hz，支持NCV非接触电压感应

6. 工具柜

工具柜采用冷轧钢板焊接，表面静电喷塑，底部装有带刹车万向轮，可随意固定和移动。四层抽屉设计：第一、二、三层内部使用分隔条分隔成各种大小空间，适合放置实训电路板、元器件、工具、耗材；第四层为大容量柜，可放置套装配件、工具包、开发板、仿真器、测量仪表等。

三、电子技术综合实训设备配套实训包

（一）电子基础实训包（一）

模块化电路设计，重要知识点电路开放，电路形式、元件选取、数值大小均由学生自行设计选择，属于真实的设计型产品。配套完整元件库，学生可从库中自由选取电阻、电感、电容等元件应用到系统中。可开展13个实训项目：

1. 线性与非线性元件的伏安特性

2. 电位及其与电压关系的研究

3. 基尔霍夫定理及其故障判断

4. 叠加定理

5. 电压源与电流源的等效变换

6. 戴维南及诺顿定理

7. 典型电信号的观察和测量

8. RC一阶电路的响应测试

9. 二阶电路的响应测试

10. RC选频网络特性测试

11. R、L、C元件在正弦电路中的特性实验

12. R、L、C串联谐振电路的研究

13. R、L、C并联谐振电路的研究

（二）电子基础实训包（二）

包含13个模块线路板与设计模块：

1. RC串并联选频网络振荡器模块（DC5V供电，两级RC桥式振荡放大电路）

2. 信号放大模块（调谐小信号放大电路和集成陶瓷选频放大）

3. 晶闸管可控整流电路模块（AC12V供电，场效应管触发脉冲调节，单结晶体管调光调压）

4. 场效应管放大器模块（DC12V供电，一级单结型场效应管放大电路）

5. 功率放大器与发射模块（线性宽带功率放大器电路、音源和信号发送电路）

6. 模拟运算电路模块（LM324组成三角波、方波产生电路）

7. 三极管共射单管放大电路设计模块

8. 三极管共集放大电路设计模块

9. 多级放大器电路设计模块

10. 反向比例运算电路设计模块

11. 同向比例运算电路设计模块

12. 低通滤波电路设计模块

13. 高通滤波电路设计模块

（三）电子基础实训包（三）

包含12个数字电路模块与设计模块：

1. 计数器电路模块（CD4027、4011组成同步三位二进制加法计数器）

2. 可逆计数译码显示电路（CD40192计数、CD4511译码显示）

3. CD4017流水灯电路板（NE555时钟、CD4017移位寄存器、10路LED）

4. 双D触发器电路板（CD4013和继电器控制电路）

5. 分立元件门电路设计模块

6. 与、或、非门电路设计模块

7. 编码器电路设计模块

8. 译码器电路设计模块

9. 全加器电路设计模块

10. 数值比较器电路设计模块

11. 数据选择器电路设计模块

12. 电平型RS触发器电路设计模块

（四）电子技术综合实训套件包

包含9个综合实训模块线路板：

1. 电子秒表电路模块（74LS00、74LS196、CD4511、555组成两位数码管计数秒表）

2. 三位半直流数字电压表模块（MC1403、CC14433、MC1413、CD4511）

3. 数字频率计电路模块（CA3130、CD40106、CD4013、CD4020、CD4511、CD4553组成六位数字频率计）

4. 拔河游戏机电路模块（CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518组成四工位拔河游戏机）

5. 八路抢答器电路板（CD4511、74LS83、74LS148、74LS373）

6. OTL功率放大器电路模块（DC5V供电，前置放大、互补对称OTL功放、8Ω0.5W扬声器）

7. 集成功率放大器电路模块（TQ9300音乐芯片、LM741、TDA2030功放、8Ω0.5W扬声器）

8. 晶体管开关特性、限幅器与钳位模块

9. 直流斩波系统（SG3525组成PWM波形输出电路及六类斩波电路）

四、电子技术综合实训设备竞赛资源包

电子技术综合实训设备配套完善的竞赛资源，全室一套，包含竞赛任务资源和教学资源两大板块。

竞赛任务资源

• 模块A-硬件设计：电路原理设计竞赛任务书、PCB设计竞赛任务书、原型电路板安装与调试竞赛任务书

• 电子技术项目PCB最佳实践设计规范（2020版）

• 模块B-嵌入式系统编程竞赛任务书

• 模块C-故障查找与维修竞赛任务书

• 小型售货机控制系统功能确认单及答案

• 维修记录填写指南

竞赛教学资源

• 非接触式红外线测温仪原理图（硬件设计参考答案）、PCB设计起始文件、调试指导

• 自动循迹小车原理图、数据手册、选手工程、示例程序

• 小型售货机控制系统PCB资料、用户操作手册、控制软件、控制板芯片数据手册、故障答案

五、电子技术综合实训设备竞赛包（配套硬件资源）

1. 非接触式红外线测温仪：由测温传感器探头、红外接收装置、MCU组成，依靠红外发射二极管/红外接收头结合外围电路构成红外接近检测器，实现物体靠近检测与温度测量。

2. 自动循迹小车：由世赛CPU核心板和小车底盘任务板组成，包含可充电锂电池、OLED屏、编码直流电机、超声波模块、陀螺仪和QTI模块等核心部件，可实现沿规定路径运动。

3. 小型售货机控制系统：由小型售货机控制板和小型售货机模拟板组成，配合用户操作软件，模拟8通道售货机的出货进货、货物检测、电机堵转等功能。

4. 非接触式红外线测温仪套件：零件盒+整套零件+PCB板，供硬件设计时零件测绘、PCB板组装使用。

5. 电子技术竞赛包：4个项目，配套整套零件+PCB板硬件资源和软件参考示例程序及使用说明。

六、电子技术综合实训设备配套工具

每套设备配备双人份工具，具体清单如下：

七、为什么选择我们的电子技术综合实训设备

💡 核心价值：一台设备 = 模拟电子实验室 + 数字电子实验室 + 电力电子实验室 + 竞赛训练平台，真正实现“教、学、做、赛”一体化。

相比市面上其他电子技术综合实训设备，本产品具备以下突出优势：

• 模块化独立设计：实训屏内部各模块完全独立，插电即用，互不干扰，维护简便，故障排查效率高

• 竞赛资源深度融合：配套红外测温仪、循迹小车、售货机控制系统等真实竞赛项目硬件与教学资源，可直接用于全国大学生电子设计竞赛、职业技能大赛等备赛训练

• 实训项目覆盖面广：从基础电路原理到综合电子系统设计，从模拟电路到数字电路再到电力电子，总计超过50个实训项目，满足本科四年全阶段教学需求

• 安全防护全面：漏电保护、过流保护、短路保护、防静电装置一应俱全，完全符合国标安全要求

• 扩展性强：支持逻辑分析仪模块、外网远程操控、U盘存储升级，未来可随教学需求灵活扩展

• 品质用料扎实：铝型材骨架、冷轧钢板实训屏、高密度纤维板桌面、进口LED照明，经久耐用
