电子工艺实训考核装置：高等院校模拟与数字电路综合实训教学首选平台

电子工艺实训考核装置

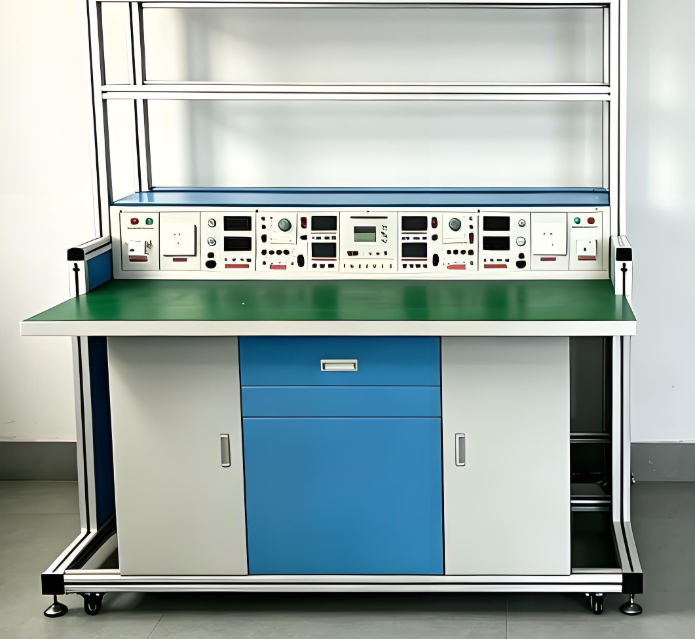

电子工艺实训考核装置是专为高等院校机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、电子与信息技术、电子技术应用等专业量身打造的一体化实训教学设备。该装置全面覆盖《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程中模拟与数字电路模块的教学与实验实训需求，同时可满足电子实训中电子组件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图设计等核心技能训练项目。对于正在规划电子工艺实训室建设、采购电子工艺实训考核装置的院校和培训机构来说，选择一台功能全面、安全可靠、拓展性强的装置至关重要。

一、电子工艺实训考核装置技术指标

本款电子工艺实训考核装置严格遵循国家标准设计，核心技术参数如下：

• 工作电源：单相三线 AC220V ±10% 50Hz

• 工作温度：-10℃～40℃；环境湿度 ≤90%（25℃）

• 外形尺寸：长×宽×高约 1600×800×1825 mm

• 整机功耗：≤1.0KW

• 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关国标标准；采用高绝缘安全型插座及带绝缘护套的高强度安全型实验导线

这些技术指标确保了电子工艺实训考核装置能在各类教学环境中稳定、安全地运行，满足长时间、高频次的实训教学需求。

二、电子工艺实训考核装置核心功能亮点

选择电子工艺实训考核装置，您将获得五大核心功能优势：

1. 从验证到综合应用的跨越：装置引导学生从单纯验证书本知识转向综合应用书本知识，所有实验、实训安排以培养能力为主导，以技术应用为目标，紧密贴近生产实际。

2. 完全开放的学生自主平台：学生可独立自主搭建实验、实训电路。装置精心配置了多个应用组合部件，模块采用有机盒封装，兼作实物示教，一举多得。这种开放式设计极大激发了学生的创新潜能。

3. 一站式电源与信号源配置：装置提供了齐全的各种电源及信号源，以及多种仪表，为学生提供了一个完全开放的、可充分发挥创新潜能的平台。在此平台上，学生可以进行电工电子产品线路的安装调试和排故，还能开展技能竞赛、课程设计、毕业设计和科技开发项目。

4. 精心设计的实训项目体系：所有实训项目均经过反复斟酌、精心配置，包含大量贴近实际应用的电工电子产品线路，不仅有利于知识的实际应用，更能大幅提升学生的学习兴趣。

5. 强大的延伸空间与性价比：本装置可完成《模拟电子技术》、《数字电子技术》、《电力电子技术》等多门课程的实验、实训项目，充分提高实训台利用率，节省实验实训场地，性价比极高。这也是众多院校在选择电子工艺实训考核装置时重点考量的因素。

三、电子工艺实训考核装置各功能模块详解

1. 总电源模块

总电源为单相交流220V电源，经空气断路器（带熔断器及漏电保护），最大额定电流为5A，安全可靠。提供多路AC220V电源接口，可为外配仪器设备提供工作电源。指示灯系统清晰明了：电源线接通电网后红灯亮，表示实训台已接入电源；空气断路器合闸后绿灯亮，表示实训台进入正常工作状态。

2. 可调直流电源

DC 0~30V/2A可调直流电源，带过载、短路保护功能，保护整定值可调节。直流输出电压采用3位半数字显示的电压表（0~30V），直流输出电流采用3位半数字显示的电流表（0~2A），读数直观精准。

3. 多档交流电源和稳压直流电源

• 多档交流电源：3~24V，七档，带短路保护措施

• 稳压直流电源：±5V、±12V四组

4. 数字电压表与电流表

配置3位半显示数字电压表一只（0~30V）和3位半显示数字电流表一只（0~2000mA），满足常规测量需求。

5. 功率输出函数发生器

采用直接数字频率合成（DDS）技术产生高精度正弦波、方波和三角波。大屏幕LCD显示输出频率、波形及衰减值。关键参数：

• 正弦波输出幅度≥5V，输出阻抗50Ω，失真度<1%（0.1Hz~1kHz）

• 频率范围：0.1Hz~2MHz，旋转式设定频率

• 输出幅度电位器调节，正弦波输出具有20dB衰减

• 方波占空比可调，调节范围1%~99%

• 方波和三角波采用TTL电平输出

• 频率计最高测量范围60MHz

四、电子工艺实训考核装置可开展的实训项目

本装置涵盖三大类共计55个以上实训项目，全面覆盖数字电子技术、模拟电子技术和电力电子技术的教学与实训需求。

（一）数字电子技术综合应用（32个项目）

包括基本逻辑门电路功能测试、优先编码器功能测试、二进制译码器和数据选择器功能测试、全加器和超前进位全加器功能测试、数值比较器功能测试、七段码锁存/译码/驱动器功能测试、各类触发器功能测试、双向移位寄存器功能测试、二-五-十进制计数器功能测试、二位十进制计数/译码/驱动/显示电路、可逆十进制计数电路功能测试、N进制计数电路功能测试、555定时器基本应用电路、微分型单稳态触发器、集成单稳态触发器及其应用、集成施密特触发器及其应用、声光控制节能路灯电路、8线数据传输电路、4位环形计数节拍发生器、秒脉冲信号发生器、伺服电机测速与时钟脉冲测频电路、救护车/消防车声响报警电路、D/A转换器将数码转换成单极性/双极性模拟电压、数控变频三角波-方波发生器、移位寄存器彩灯显示电路、8位优先编码器抢答电路、触摸式密码电子锁电路、数字钟电路、二位十进制计数符合电路、交通灯控制电路、升/降阶梯波形信号发生器、光电转换加/减计数电路。

（二）模拟电子技术综合应用与创新实训（23个项目）

包括常用二极管的性能测试及应用、双极晶体管及场效管输出特性的测定、单管放大电路的研究、两级放大电路及负反馈放大电路的研究、助听器电路的调试（电子产品线路·综合应用）、恒流充电电路（场效应管的应用·综合应用）、三极管放大电路故障排除、整流/滤波及稳压电路的研究、直流稳压正/负电源电路的研究、典型复合互补OTL功率放大电路调试（综合应用）、OTL功率放大电路的故障排除、LM386集成音响功率放大电路及其应用（综合应用）、运算放大器基本运算电路、由运放器组成的积分运算电路/微分运算电路、由运放器组成的电压比较器传输特性的研究、气敏传感器制作烟雾报警器的制作与调试（综合应用）、方波/三角波和锯齿波发生器电路的研究与测试、三角波/方波及正弦波发生器的制作竞赛、RC（文式桥式）正弦波振荡器的制作与调试、电容三点式LC正弦波发生器、有源滤波电路研究、直流-直流（DC-DC）集成电压变换电路的应用与调试（综合应用）、恒温控制电路的制作与调试（综合应用）。

（三）电力电子技术及应用与创新实训（6个项目）

包括晶闸管的控制特性及它作为固体开关的应用（综合应用）、单结晶体管触发电路、晶闸管单相半控桥式整流电路（电阻负载）的调试与分析、晶闸管单相半控桥式整流电路（电阻电感负载/反电势负载）的研究、IGBT直流斩波电路的调试与分析（综合应用）、功率晶体管（BJT）PWM控制直流电动机可逆调速电路（综合应用）。

五、电子工艺实训考核装置配置清单

六、为什么选择我们的电子工艺实训考核装置

💡 核心价值：一台装置 = 模拟电子技术实验室 + 数字电子技术实验室 + 电力电子技术实验室，真正实现一机多用、高效实训。

相比市面上的其他电子工艺实训考核装置，本产品具备以下突出优势：

• 模块化设计，维护简便：所有功能模块采用独立有机盒封装，维修方便，可放心让学生反复操作、试验，无后顾之忧

• 安全防护到位：漏电保护、接地保护、绝缘护套导线三重安全保障，完全符合国标要求

• 项目覆盖面广：55个以上实训项目，涵盖数字、模拟、电力电子三大领域，满足多门课程教学需求

• 性价比突出：一台装置即可替代传统多台分立设备，节省实验室空间与投资成本

• 配套资源完善：随装置提供精装实训指导书、安装布线材料、实验导线等全套配件，开箱即用
