电子技术焊接实训设备：单面双工位式电子工艺焊接与调试检测综合实训系统

电子技术焊接实训设备

电子技术焊接实训设备是模拟电子产品生产加工与检测全过程而设计开发的技能型实训系统。该设备采用单面双工位式结构，将插件、焊接、调试与检测四大工位集成于一体，配套电子生产加工检测仪器，可完整模拟元件整脚、插件、焊接、切脚、补焊、调试、检测等电子产品制造关键环节，广泛应用于技工院校、农民工转移培训、下岗再就业培训等实训考核场景。对于需要建设电子技术焊接实训室、采购电子技术焊接实训设备的院校与培训机构而言，选择一套结构合理、配置齐全、安全可靠的实训装置，是提升学员实际动手操作能力、使其系统掌握电子产品制造工艺的关键。

一、电子技术焊接实训设备的产品定位与适用场景

本款电子技术焊接实训设备以"还原真实电子生产线的工艺全流程"为核心设计理念，面向广大技工院校及农民工转移、下岗再就业等实训考核需求。通过"真刀真枪"的电子产品组装调试训练，让学员深入了解电子产品的制造过程，熟悉电子产品制造工艺，掌握从元器件识别到整机调试的全套操作技能。

在实训教学中，电子技术焊接实训设备主要承担《模拟电子技术实训》《电子实训》《电子工艺》等课程的实践教学任务，同时满足学生电子制作、电子设计大赛、课程设计、毕业设计以及创新实践活动等综合性、设计性、创新性实践要求。学员经过系统的电子技术实训，能够具备元器件识别与测试、手工焊接、整机安装与调试、电子设备故障排除、常用装配工具与仪器仪表使用等实践动手能力，为今后从事电子信息领域相关工作打下坚实基础。

二、电子技术焊接实训设备技术指标

作为一款专业的电子技术焊接实训设备，其核心技术参数如下：

• 输入电压：单相三线～220V±10% 50Hz

• 装置容量：＜1kVA（实训考核装置容量＜500VA）

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

• 外形尺寸：单个实训台 1.6m×0.7m×1.30m

整套电子技术焊接实训设备结构稳固、供电安全，完全符合相关国标安全标准，可满足长时间、高强度的实训教学使用需求。

三、电子技术焊接实训设备结构详解

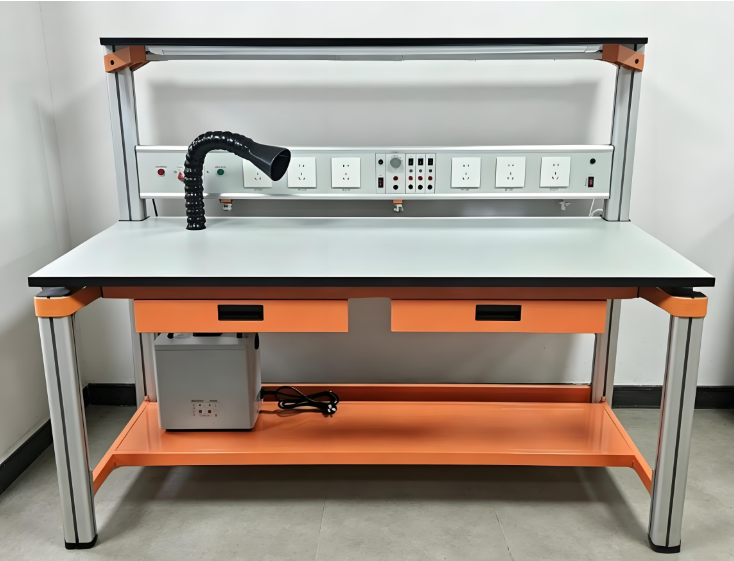

电子技术焊接实训设备由仪器架、电源控制箱、实验桌、焊锡烟雾净化机、学生凳等组成。实验装置支架与实验桌采用可组合、可拆装的模块化设计，支架与桌脚一体成型，采用铝合金结构，安装快捷，用户可自行DIY组装。

1. 仪器架

仪器架置于实训台顶部，采用截面尺寸70mm×70mm的高性能表面氧化铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。仪器架底部装有隐藏式扁平形LED照明灯，光源集中柔和明亮。

2. 电源控制箱

电源控制箱为特制铝型材结构，内嵌多组交流220V仪器仪表工作电源插座，设有独立漏电保护开关，置于仪器架下部，配套LED灯控制开关。内置多路直流电源输出：

• 输出功率1：1.5V/3V/4.5V/5V/6V/9V，1A

• 输出功率2：5V/3.3V，3A

• 输出功率3：12V/15V，1A

• 输出功率4：12V/15V，1A

3. 实训桌结构

实训桌规格为1600（长）×700（宽）×1300（高）mm，主体结构全部采用高性能表面氧化铝型材及一次成型铝压铸框架连接构件，经机加工、抛丸、喷砂、表面静电喷涂工艺处理。桌体立柱采用工业铝型材成型工艺，截面尺寸70mm×70mm，四面带槽，槽宽约8mm。桌面采用25mm E1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备2个抽屉，方便存放元件及工具。

实验桌后侧的桌脚向上延伸，与一次成型铝压铸框架连接构件构成牢固的支架，与仪器架、电源控制箱共同组成一个完整的实训屏，整体简约大气，符合现代化产品审美与发展趋势。

4. 焊锡烟雾净化机（选配）

配套双口焊锡烟雾净化机，满足每个工位一个，供电电压AC220V，功率130W，噪音＜63dB，流量250m³/h，配置3层滤芯，有效净化焊接过程中产生的烟雾，保护师生身体健康。

5. 靠背椅

配套靠背椅2张，采用结实厚钢管支架，结构符合人体工程学，久坐不累，亚麻布面质感优良。

四、电子技术焊接实训设备仪器仪表配置

（一）数字示波器1台（选配）

• 带宽100M，采样率1GSa/s，双通道

• 8寸高清液晶屏，分辨率不低于800×600

• 存储深度不低于40M点

• 具有自动量程功能，支持小信号测量（底噪不超过0.4mV）

• 电流测量范围不低于100.0mA/V~1KA/V

• 最大波形刷新率不低于60000次/秒

• 时基精度不低于1ppm，内置6位1ppm精确度频率计

• 支持加、减、乘、除、开方、积分、微分等运算功能

• 配置38种自动测量项

• 具备边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发与总线触发（I2C、SPI、RS232、CAN）

• 外形尺寸：340mm×177mm×90mm

（二）数字万用表2台（选配）

• 3.5/6位测量精度，标配真有效值、自动量程功能

• 直流电压：0-1000V；交流电压：0-750V

• 直流电流：0-20A；交流电流：1-20A

• 电阻：0-60MΩ；电容：0-60Mf

• 具有频率、占空比、温度等功能

• 支持NCV非接触电压感应

• 外形尺寸：190×90×56mm

五、电子技术焊接实训设备配套工具

每台设备配套2套常用工具，包含：剥线钳、尖嘴钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀各1把，恒温电烙铁及烙铁架1套、焊锡丝1圈、吸锡器1把，全面满足电子技术焊接实训设备在各种实训项目中的工具需求。

六、电子技术焊接实训设备可开展的实训项目

依托这套电子技术焊接实训设备，可完成13项典型电子产品的焊接与调试实训：

1. 电子报警器的焊接与调试

2. 电子门铃电路的焊接与调试

3. 光控电路的焊接与调试

4. 光控电路开关的焊接与调试

5. 航标灯的焊接与调试

6. 家用台灯调光电路的焊接与调试

7. 排风扇自动启闭电路的焊接与调试

8. 闪光灯的焊接与调试

9. 温控电路的焊接与调试

10. 音乐门铃电路的焊接与调试

11. 六管超外差式调频收音机的焊接与调试

12. LED数字电子钟的焊接与调试

13. 多路抢答器等实训线路板的焊接与调试

通过上述实训项目，学员可在电子技术焊接实训设备上完整体验电子产品从元器件插件、手工焊接、切脚补焊到整机调试与检测的全工艺流程，切实提升电子制造实操技能。

七、为什么选择我们的电子技术焊接实训设备

💡 核心价值：单面双工位设计 + 插件/焊接/调试/检测四工位集成 + 铝合金模块化结构 + 多路安全电源 + 完备仪器仪表配置，构成了一套真正贴近电子生产线实际需求的电子技术焊接实训设备。

相较于市面上同类电子焊接装配实训台、电子工艺焊接实训平台，本款设备在以下几个方面具有显著优势：

• 结构工艺先进：采用一次成型铝压铸框架连接构件（非焊接工艺），配合高性能表面氧化铝型材，结构牢固且拆装便捷

• 安全性能卓越：独立漏电保护开关、多路直流电源独立输出、可选配双口焊锡烟雾净化机，全方位保障实训安全

• 功能覆盖完整：从元件整脚到检测出厂，完整复现电子产品制造全流程

• 适用群体广泛：既适用于技工院校在校生系统学习，也适用于农民工转移培训、下岗再就业培训等社会化考核

• 扩展性强：数字示波器、数字万用表、烟雾净化机等均采用选配方式，用户可根据预算与教学需求灵活搭配
