变频器与伺服驱动技术实训平台

变频器与伺服驱动技术实训平台

在当今智能制造快速发展的背景下，变频器与伺服驱动技术实训平台已成为职业院校和高等院校培养自动化领域高技能人才不可或缺的教学利器。这款集成了PLC可编程控制器、变频器、伺服驱动等核心技术的综合实验设备，真正实现了“一机多用、资源共享、便于管理”的教学目标。我们的变频器与伺服驱动技术实训平台，不仅仅是一台设备，更是连接理论与实践的桥梁，它通过高度仿真的工业控制对象，生动形象地展示了PLC程序的完整执行过程，让学生能够直观地验证程序的正确性，从而深刻掌握PLC的实际应用，极大地激发学生的学习兴趣与探索精神。

变频器与伺服驱动技术实训平台在设计上充分考虑了教学的灵活性与扩展性。产品采用创新的挂箱式模块化结构，不仅便于根据教学进度快速更换实训模块，更为用户后续的二次开发和功能升级预留了充足的空间。自该变频器与伺服驱动技术实训平台推向市场以来，其卓越的性能和人性化的设计赢得了全国众多高校教师及行业专家的广泛赞誉。整套装置设计科学合理、功能强大、操作简便，对于帮助学生深入理解和掌握可编程控制器的控制原理与操作方法，加速学习PLC编程技巧，均起到了至关重要的推动作用。

一、 结构与设计亮点

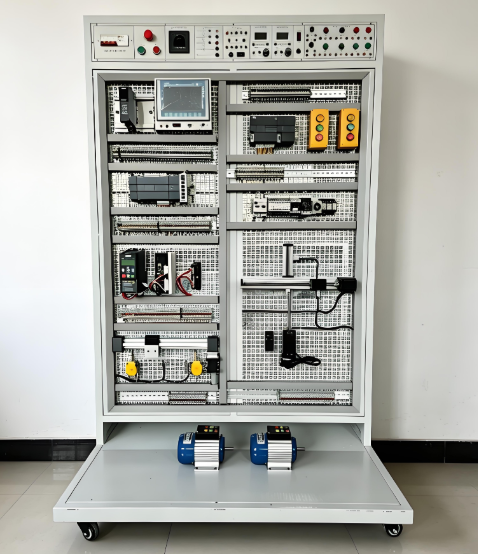

本变频器与伺服驱动技术实训平台采用立式开放结构，主体选用高强度40 * 80工业铝型材作为骨架，四周辅以Q235优质冷轧钢板封板，表面经过精细的静电喷塑处理，使得整机在坚固耐用的同时，更显美观大气。底部配备了带脚垫的万向轮，移动时灵活自如，固定时稳定可靠，完美解决了实训室设备布局的灵活性需求。平台顶部集成电源模块，中部为宽敞的实训操作区，可根据不同的教学任务，便捷地安装相应的功能挂板，实现个性化实训。

二、 核心技术参数与安全保障

为了确保教学的安全与高效，该变频器与伺服驱动技术实训平台在电气性能和安全保护方面做了周全的设计：

1. 供电系统：工作电源为AC380V±10% / 50Hz，额定功率≤1.5kW。

2. 多重保护：内置漏电保护、过流保护、短路保护、接地保护等全方位安全机制，为师生提供最可靠的用电保障。

3. 直流电源：提供DC24V/6.5A直流输出，具备短路保护及自动恢复功能。

4. 交流电源：提供AC380V、AC220V两组输出，采用安全端子和螺钉端子两种接线方式，适应不同实训需求。

5. 安全设计：电源输出区域配备透明安全防护罩，开合角度超过110度，出线孔采用拱门型设计，极大提升了用电安全性。

三、 核心设备构成详解

变频器与伺服驱动技术实训平台的核心在于其强大的设备组合：

1. PLC电气控制模块：集成于专用挂板上，包含PLC、触摸屏、变频器、伺服驱动器、步进驱动器、指示灯按钮模块及十字滑台模型。所有实训I/O接口均采用插拔式设计，方便快捷。

2. 主要器件参数：

• PLC模块：采用西门子ST40晶体管型PLC，拥有24点输入/16点输出，性能稳定。

• 触摸屏：搭载昆仑通态TPC7052Kt，7英寸彩色触摸屏，分辨率高达800x480，人机交互体验流畅。

• 变频器系统：选用西门子V20系列，功率0.37KW，是实现电机调速控制的核心。

• 伺服系统：由SD300伺服驱动器和SD60AEA02030-SC3-AP伺服电机组成，可实现高精度位置、速度和转矩控制。

• 步进系统：配备57步进驱动器和电机（如雷赛或白山品牌）。

• 指示灯按钮模块：包含自复位按钮、旋钮及信号指示灯，所有端口均引至接线端子，便于学生接线练习。

3. 数据可视化单元：通过TPC7052Kt触摸屏，学生可以轻松完成画面编辑、通讯参数设置、程序上下载等实训，实现PLC与触摸屏的协同控制。

4. 逻辑编程控制对象：这是变频器与伺服驱动技术实训平台的灵魂所在。它提供了涵盖三层电梯、自动售货机、机械手、交通灯、全自动洗衣机等超过36种模拟控制实训项目。面板采用3D立体彩色设计，模拟对象直观逼真。特别设计的自复位兼自锁一体开关和输入信号高低电平切换功能，让实训更加灵活多变。

5. 工业自动化数字孪生仿真软件：配套的3D仿真软件与实物实训项目1:1对应，支持自动、手动和PLC三种控制模式，实现了虚实结合的创新教学模式。

6. 运动控制与变频控制对象：平台集成了伺服、步进、变频器等完整的运动控制系统，可开展从基础参数设置到复杂通讯控制的全部实训项目。

四、 丰富的实训项目体系

变频器与伺服驱动技术实训平台支持从基础到综合的全方位实训，覆盖了工业自动化领域的核心技能：

• 基础训练（39项）：从基础的逻辑功能测试，到复杂的机床PLC改造控制（如CA6140车床、X62W铣床等），循序渐进，夯实基础。

• 综合训练（27项）：聚焦于触摸屏、PLC、变频器、伺服、步进系统的联动控制。例如：“触摸屏、PLC、变频器联合控制”、“伺服电机脉冲控制”、“单/双轴运动控制”、“三相异步电机星三角启动”等，全面锻炼学生的系统集成与调试能力。

五、 完善的标准配置清单

每一套变频器与伺服驱动技术实训平台均提供完备的配置，确保开箱即用：
