电子技术实训考核平台是根据电子技术考核要求，结合实际生产和相关岗位职业技能要求研制而成的综合实训设备。该平台可完成模拟电子技术实训、数字电子技术实训、综合应用实训、电力电子技术等实训项目，适合各职业院校的电子技术应用、电子与信息技术等专业的《电子电路》《电子技术基础》《电子工艺》等课程实训教学。

一、电子技术实训考核平台特点

1. 模块化结构，灵活组合：装置采用模块化结构设计，内容丰富、设计合理、使用灵活。可根据教学内容需要任意选择模块进行组合设计，具有较强的创新性，满足不同层次教学需求。

2. 透明元件盒设计，示教功能强：实训单元模块由透明元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认知；面板采用PCB板制作，表面清爽、符号线路清晰、耐磨损、元件更换容易。导线插孔采用防转座引出，通过模块的四个弹性插脚可布局于专用实训操作底板上，方便任意组合实训线路。

3. 电源与仪表接口丰富：电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便，适配不同连接需求。

二、技术性能

• 输入电源：单相三线 AC220V（1±10%），50Hz

• 装置容量：≤0.7KVA

• 外形尺寸：1600mm×800mm×1920mm

• 安全保护：具有接地保护与漏电保护功能，安全性符合相关国家标准

三、配置及功能详解

本电子技术实训考核装置由实训台、控制屏、实训模块、实训工具等组成，主要包括2组低压交流电源、直流可调稳压电源、直流稳压电源、各种测试仪表等。

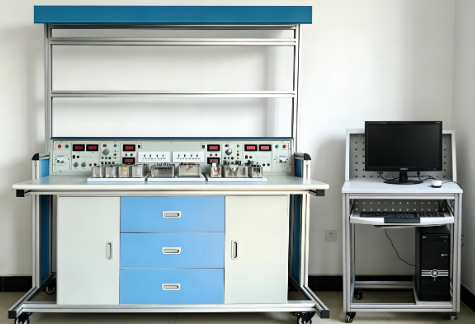

（一）实训台

采用工业铝合金型材框架，控制屏上方为两层结构：

• 第一层：可放置示波器、函数信号发生器等外配仪器仪表

• 第二层：可放置PVC夹板，用来夹放实训图纸，方便参照图纸进行实训项目搭建及调试

• 顶部：设有30W照明日光灯一盏

• 底部：设有四个万向轮，便于移动和固定

（二）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，钢质面板，经机械加工成型，外表面喷涂彩色环氧聚塑，文字符号采用现代彩色喷绘技术处理，面板标识清晰且经久耐用。为实训提供交直流电源、信号源和测量仪表等。

1. 供电与保护：采用单相电源供电，配有带漏电保护的空气开关及熔断器，确保使用安全。

2. 直流可调稳压电源：提供0.0～24V/0～2A连续可调，从0V起调，通过“输出调节”多圈电位器旋钮平滑调节输出电压、电流值。具有短路软截止型保护和自动恢复功能，输出有三位半数显电压表和电流表指示当前值。

3. 直流稳压电源：提供固定±5V、±12V直流稳压电源，带有短路保护功能。

4. 低压交流电源：提供3～24V低压交流电源输出，分3V、6V、9V、12V、15V、20V、24V七档可调，同时提供17V-0-17V电源，输出端具有短路保护功能。

5. 直流数字仪表：提供一只精密数字电压表（DC30V），一只精密数字电流表（DC2000mA）。

6. 8路单相电源插座：方便设备、仪表的扩展使用。

7. 单元电子电路实训模块：提供电阻器、电容器、电位器、电感器、脉冲变压器、稳压二极管、双向稳压管、整流二极管、场效应管、单向晶闸管、双向晶闸管、IGBT管、复位按钮开关、钮子开关、白炽灯、保险丝、共阴数码管、集成稳压管、声电传感器、扬声器、蜂鸣器、气敏传感器、元件插座、音乐片、铜电阻温度计、运放电路、继电器驱动电路、单结晶体管触发电路、功率放大集成电路、DC-DC集成变换器、单管放大电路、电机测速、十位逻辑电平输出、单次脉冲源、编码开关电路、拨码盘、CP时钟脉冲源、十位逻辑电平显示、共阴数码管驱动电路、交通灯电路等100多种实训模块。

所有模块均由透明元件盒及PCB板构成，具有开放性和创新性。面板上标志的元件电路符号采用最新国家标准，整体结构紧凑、外形美观大方、安装简单、使用保管方便。

四、实训项目一览

（一）模拟电子技术综合应用、创新实训项目

1. 常用二极管的性能测试及应用

2. 双极晶体管及场效管输出特性的测定

3. 单管放大电路的研究

4. 两级放大电路及负反馈放大电路的研究

5. 助听器电路的调试（电子产品线路·综合应用）

6. 恒流充电电路——场效应管的应用（电子产品线路·综合应用）

7. 整流、滤波及稳压电路的研究

8. 直流稳压正、负电源电路的研究

9. 典型复合互补OTL功率放大电路调试（电子产品线路·综合应用）

10. OTL功率放大电路的故障排除

11. LM386集成音响功率放大电路及其应用（电子产品线路·综合应用）

12. 运算放大器基本运算电路

13. 由运放器组成的积分运算电路、微分运算电路

14. 由运放器组成的电压比较器传输特性的研究

15. 气敏传感器制作烟雾报警器的制作与调试（电子产品线路·综合应用）

16. 方波、三角波和锯齿波发生器电路的研究与测试

17. 三角波、方波及正弦波发生器的制作竞赛

18. RC（文氏桥式）正弦波振荡器的制作与调试

19. 电容三点式LC正弦波发生器

20. 有源滤波电路研究

21. 直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路·综合应用）

22. 恒温控制电路的制作与调试（竞赛项目·电子产品线路·综合应用）

（二）数字电子技术综合应用、创新实训项目

基础实训项目：

1. 基本逻辑门电路功能测试

2. 优先编码器功能测试

3. 二进制译码器和数据选择器功能测试

4. 全加器和超前进位全加器功能测试

5. 数值比较器功能测试

6. 七段码锁存/译码/驱动器功能测试

7. 各类触发器功能测试

8. 双向移位寄存器功能测试

9. 二一五一十进制计数器功能测试

10. 二位十进制计数/译码/驱动/显示电路

11. 可逆十进制计数电路功能测试

12. N进制计数电路功能测试

13. 555定时器基本应用电路

14. 微分型单稳态触发器

15. 集成单稳态触发器及其应用

16. 集成施密特触发器及其应用

综合应用实训项目：

1. 声光控制节能路灯电路（电子产品线路·综合应用）

2. 8线数据传输电路（电子产品线路·综合应用）

3. 4位环形计数节拍发生器（电子产品线路·综合应用）

4. 秒脉冲信号发生器（电子产品线路·综合应用）

5. 救护车/消防车声响报警电路（电子产品线路·综合应用）

6. D/A转换器将数码转换成单极性、双极性模拟电压

7. 数控变频三角波-方波发生器

8. 移位寄存器彩灯显示电路（电子产品线路·综合应用）

9. 8位优先编码器抢答电路（电子产品线路·综合应用）

10. 触摸式密码电子锁电路（电子产品线路·综合应用）

11. 数字钟电路（电子产品线路·综合应用）

12. 二位十进制计数符合电路（电子产品线路·综合应用）

13. 交通灯控制电路（电子产品线路·综合应用）

14. 升/降阶梯波发生器（电子产品线路·综合应用）

15. 光电转换加/减计数电路（电子产品线路·综合应用）

（三）电力电子技术及应用、创新实训项目

1. 晶闸管的控制特性及它作为固体开关的应用（电子产品电路·综合应用项目）

2. 单结晶体管触发电路

3. 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析

4. 晶闸管单相半控桥式整流电路（电阻电感负载/反电势负载）的研究

5. IGBT直流斩波电路的调试与分析（电子产品电路·综合应用项目）

6. 功率晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品电路·综合应用项目）

五、标准配置清单

六、产品核心优势

💡 为什么选择这款电子技术实训考核平台？

1. 透明元件盒，教学直观：透明有机工程塑料注塑外壳，学生可直接观察内部元件结构与接线方式，大幅提升课堂教学效率。

2. 三大领域全覆盖：一套设备即可完成模拟电子技术、数字电子技术、电力电子技术全部实训项目，避免多台设备重复投资。

3. 模块化自由组合：100多种透明模块自由拼装，从基础验证到综合创新设计均可实现，适应不同教学阶段。

4. 工业级安全防护：漏电保护、短路软截止、过载保护三重保障，确保师生操作安全。

5. 配套齐全，开箱即用：标配示波器、函数发生器、毫伏表、学生凳、电脑小推车等，无需额外采购即可开展实训。

七、适用场景

这款电子技术实训考核装置广泛应用于：

• 职业院校电子技术应用、电子与信息技术专业实训教学

• 《电子电路》《电子技术基础》《电子工艺》等课程配套实训

• 电子装配工、电子产品维修工等工种技能鉴定与考核

• 电子技术竞赛赛前训练

• 企业员工电子技术基础培训

无论是日常教学还是技能考核，该平台都能提供真实、高效、安全的实操环境，助力学生快速掌握电子技术核心技能。
