洗手间设备安装与控制实验装置

洗手间设备安装与控制实验装置

在现代智能楼宇与物业管理教学中，洗手间设备安装与控制实验装置已成为培养学生实战能力的核心教具。这款专为高职、中职、职高及各类职业培训机构设计的洗手间设备安装与控制实验装置，能够全面满足不同层次学生学习卫生室设备给排水管道安装与设计、水泵安装与操作调试的需求。学生可以在近乎真实的工程环境中进行动手实操，真正实现“学中做、做中学”。该洗手间设备安装与控制实验装置不仅支持不同规格镀锌白铁管外螺纹的绞制训练，还允许学生依据安装规范，熟练使用管子钳、扳手及多种管配件，完成管路设计、套丝连接、水泵与水箱联接以及管路试压等一系列实训任务。配合专用的移动工具箱、操作钳工平台和实训安装平台台架，学生能够系统掌握常用管路加工工具的操作技能，为未来从事智能楼宇运维工作打下坚实基础。

一、 实验目的与核心价值

洗手间设备安装与控制实验装置的首要目的是实现给排水设备安装的教学演示。它完整配备了卫生间给水、排水管道系统、水泵及电路控制系统，能够进行动态演示，让学生直观理解水循环、排水给水及管道安装的全过程。通过这套洗手间设备安装与控制实验装置，学生可以从理论走向实践，在反复拆装与调试中深化对建筑给排水系统的认知。

二、 技术参数与安全保障

为确保实训的安全与规范，本洗手间设备安装与控制实验装置设定了严谨的技术指标：

1. 故障设置功能：可模拟水循环、排水给水、管道安装等常见工况与故障，提升学生排查问题的能力。

2. 工作电源：AC220V，配备接地保护、漏电保护、过流保护等多重安全措施。

3. 电气线路安装：要求规范布置线槽，电源线与控制线整齐排布，材料具备绝缘、防弧、阻燃自熄特性。

4. 装置外形尺寸：3500mm×700mm×1900mm，占地面积适中，适合实训室布局。

三、 主要配置详解

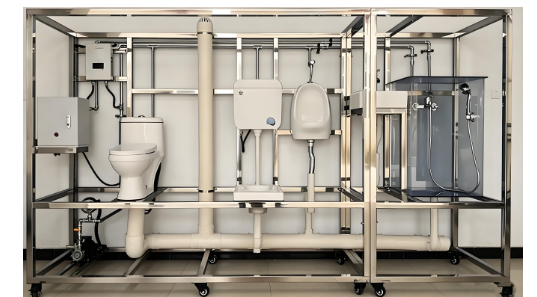

洗手间设备安装与控制实验装置的配置丰富且贴近真实工程场景：

1. 淋浴房：由8mm厚透明有机玻璃构成，内部装配花洒水龙头，方便观察水流动态。

2. 卫生洁具：包含知名品牌陶瓷洗脸盘、大便器、小便器、蹲便器各一套，还原真实卫浴环境。

3. 排水系统：采用UPVC管材设计，学生可进行UPVC管的切割、粘接、安装及通水试验操作，掌握塑料管道施工工艺。

4. 冷水给水系统：由给水箱、给水泵、不锈钢复合管、压力变送器、流量计、水龙头和淋浴头组成。学生可进行不锈钢管的切割、安装与通水试验，并通过转子流量计学习用水量计量。

5. 热水给水系统：包括电加热锅炉、PPR热水管道、水龙头和淋浴头，学生可实际操作锅炉的温度调节控制。

6. 供水管道系统：涵盖PVC、PPR、不锈钢三种主流管材，支持切割、熔接、安装及通水试验，全面覆盖现代建筑给排水管材工艺。

四、 智能控制模块

本洗手间设备安装与控制实验装置配备了先进的实验台控制智能模块。该模块负责整机工作环境的监控，确保系统稳定运行，有效保护学生实训时的安全。关键时刻可切断总电源。智能模块能够实时检测交流电源电压，当出现过压时触发过载保护；同时采集电流值与有功功率温度，一旦超出设定阈值即实施过载保护，为实训过程提供全方位的电气安全保障。

五、 完整的设备清单

每一套洗手间设备安装与控制实验装置均包含以下标准化配置，确保开箱即可开展实训：
