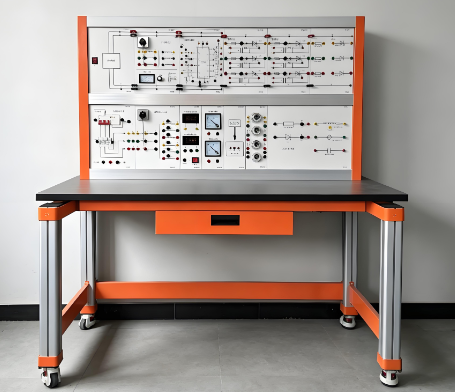

电力电子技师实训考核平台
电力电子技师实训考核平台是专门为满足学校对技师和高级维修电工的培训及技能考核而设计的一款电力电子实验室设备。该平台能够真实反映电力电子实训技术在工厂企业应用中的及时性与先进性，紧密结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工高级》相关内容和要求，以科学手段对相关工种技术工人进行实训、考核与鉴定。同时，它也完全适用于各大中专院校开设的《电力电子学》《变流技术》等课程的学生实验与实训教学。
一、电力电子技师实训考核平台特点
作为一款专业的维修电工高级考核平台，本装置在设计理念、结构与工艺上具有以下突出特点：
框架式结构，灵活组合：控制屏采用框架式结构，实训考核组件可自由结合，通用性强。只需增加核心部件即可扩展新课题的实训内容，适应不同教学阶段的需求。
借鉴德国实训技术：采用德国流行的实训考核装置结构、技术和方法，设计科学合理。实训内容遵循从简到难、循序渐进的原则，特别注重学员对电力电子线路细节的分析及实际运用能力。
保护完善，工艺先进：整机保护功能完善，工艺先进，造型大方，符合现代化实验室的审美和安全要求。
二、技术性能
本电力电子技师实训考核装置在电气参数与结构尺寸上充分考虑实验室空间与安全规范：
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜1.0kVA
外形尺寸：140cm×70cm×150cm
三、配置构成与配备详解
1. 实训桌
实训桌尺寸为1400×700mm，采用铝木结构。桌面下方设有支撑框架（截面30×30mm），承重不低于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面70×70mm，四面带槽（槽宽约8mm），端部配塑料堵头，槽内适用工业铝型材通配螺母及配件。左右各2个C字形铝压成型构件连接，构件采用压铸成型工艺，经机加工、抛丸、喷砂后表面蓝色静电喷涂，整体美观耐用。
2. 挂箱支架
长1400mm，分上下两层，内置滑槽，方便实训模块的快速装卸与调整。
3. 实训模块配置
本电力电子技师实训考核平台标配以下模块，覆盖整流、触发、负载等关键环节：
三相电源变压器
同步变压器模块
双脉冲控制器
晶闸管Ⅰ、晶闸管Ⅱ
二极管板
负载板（含电阻、电容、电感）
三相整流电路
灯泡负载板
交流电压表、交流电流表模块
直流电压表、直流电流表
4. 附件清单
电源插座挂板 1块
安全导线 30根
标准导线 30根
短接桥 10只
数字万用表 1只
所有附件均为高品质定制，确保实训过程稳定可靠。
四、实训项目一览
本平台可完成以下核心变流技术实训项目，完全对接《职业技能鉴定培训教材维修电工高级》要求：
三相半波可控整流电路（电感性负载）
三相桥式半控整流电路（电阻性负载）
三相桥式半控整流电路（电感性负载）
三相桥式全控整流电路（电阻性负载）
三相桥式全控整流电路（大电感性负载）
以上项目覆盖了电力电子技术中最典型的整流拓扑，学员可通过实际操作深入理解晶闸管触发、换流、波形分析等关键技术点。
五、产品核心优势
💡 为什么选择这款电力电子技师实训考核平台？
紧扣职业鉴定标准：严格对照《职业技能鉴定培训教材维修电工高级》，是技师和高级维修工考核的理想电力电子实验室设备。
德国技术本土化：引入德国流行的实训考核装置结构，教学逻辑清晰，从基础到综合层层递进。
模块化自由扩展：框架式结构允许用户根据教学进度增减模块，无需更换整机即可升级实训项目。
安全耐用：铝型材立柱、压铸成型构件、表面静电喷涂工艺，长期使用不变形不褪色；配备安全导线和标准导线，强弱电分离，操作安全。
配套齐全：附赠数字万用表及全套连接线，开箱即可开展实训，无需额外采购。
六、适用场景
这款电力电子技师实训考核平台广泛应用于以下场景：
高等职业院校、技师学院的《电力电子学》《变流技术》课程实验与实训
职业技能鉴定中心的维修电工（高级/技师）实操考核
企业职工电力电子技能提升培训
电力电子技术竞赛赛前训练
无论是日常教学还是技能鉴定，该平台都能提供真实、可靠的操作环境，帮助学员将理论知识转化为实际动手能力。
