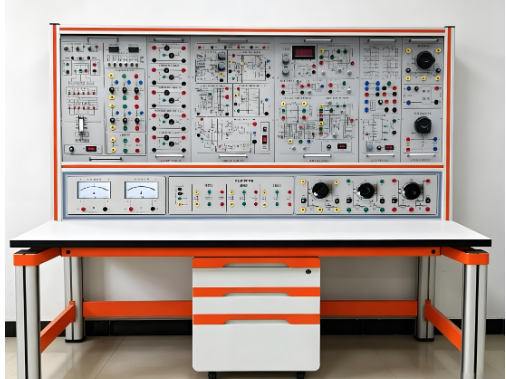

电力电子高级技师实训考核平台是依据西安交通大学王兆安编著的《电力电子技术》（第五版）及《半导体变流技术》教材实验大纲要求，吸收国内外同类产品优点，结合实验室现状与发展趋势精心研制而成的综合性电力电子技术实验设备。该平台完整涵盖各类院校"电力电子技术""半导体变流技术"等专业课程所要求的实验项目，既是日常教学的实训台，也是高级技师技能鉴定的考核装置。

一、平台技术性能参数

作为一款专业级半导体变流技术实训设备，本平台在电气参数与结构设计上充分考虑了实验室长时间、高强度使用的需求：

• 输入电源：三相四线（或三相五线）380V±10% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

• 装置容量：＜1000W

• 外形尺寸：1650×700×1600mm

整套电力电子高级技师实训考核装置采用铁质双层亚光密纹喷塑结构电源控制屏，搭配工业铝型材实验桌，结构稳固且支持用户 DIY 组装扩展。

二、电源控制屏：高精度测量与多重安全保护

电源控制屏是整个电力电子实训平台的核心供配电与测量中心，集成以下模块：

1. 交直流电源系统

提供三相交流 220V/1.5A 电源（经 380V/220V 隔离变压器输出，带过流保护）；高压直流 220V/0.5A 输出，具备短路保护；单相 0～250V/0.5KVA 自耦调压器；±15V 可调给定电源（带数显）；三相整流滤波电路，可对单相及三相交流电源进行整流和滤波。

2. 数字式仪表组

为电力电子技术实验提供高精度测量支持：

• 交流数字电压表：波段开关切换指示三相电网输入线电压

• 真有效值交流数字电压表：0～500V 自动量程，0.5 级精度，三位半数显

• 真有效值交流数字电流表：0～5A 自动量程，0.5 级精度，三位半数显

• 直流数字电压表：0～500V，输入阻抗 10MΩ，0.5 级精度

• 直流数字电流表：0～5A，0.5 级精度，带短路保护

• 带镜面指针表：±300V 直流电压表、±2A 直流电流表（中零式，1.0 级）

3. 人身安全保护体系

电力电子高级技师实训考核平台采用浮地设计：三相电源经漏电保护器→钥匙开关→接触器→隔离变压器，使主电路输出与电网隔离；配备电流型漏电保护装置，漏电流超标即切断电源；强、弱电连接线及插座分开设计，强电部分采用全封闭工艺，从根本上杜绝触电风险。

4. 其他核心部件

包括三相可调电阻（90Ω×2/0.41A 一个、900Ω×2/0.41A 两个）、平波电抗器（100mH/200mH/700mH 三档电感，1A 下保持线性）、三相芯式变压器（127V/63.6V/31.8V 双副边绕组），为各类晶闸管整流与逆变实验提供完整硬件基础。

三、核心实验模块详解

1. 三相可控整流电路模块

提供 6 只 5A/1000V 晶闸管，每只为晶闸管触发电路实验提供 RC 吸收与保险丝保护，预留触发脉冲输入接口，便于开展设计性实验。三相触发电路由 KC04、KC41、KC42、4066 等集成电路组成，可通过钮子开关选择双窄脉冲或宽脉冲，并配备六路触发脉冲功放电路。

2. 直流斩波实验模块

参照王兆安《电力电子技术》（第五版）直流斩波章节设计，采用专用 PWM 控制集成电路 SG3525，可完成六种典型斩波电路实验：

• 降压斩波电路（Buck Chopper）

• 升压斩波电路（Boost Chopper）

• 升降压斩波电路（Boost-Buck Chopper）

• Cuk 斩波电路

• Sepic 斩波电路

• Zeta 斩波电路

3. 新器件特性与驱动保护模块

提供 SCR、MOSFET、IGBT、GTO、GTR 五种新器件特性测试接口，配套驱动与保护电路：

• 电源部分：提供 ±5V、±15V、+20V 直流电源

• 驱动电路：MOSFET 与 IGBT 专用驱动，IGBT 驱动采用 EXB841 专用芯片

• PWM 波形发生器：以 SG3525 为核心，高频档 4kHz～10kHz（供 MOSFET/IGBT），低频档 400Hz～1kHz（供 GTR/GTO），占空比 0%～100% 连续可调

4. 单相 SPWM 交直交变频实验模块

依据《电力电子技术》（第四版）开发，展示交直交变频原理，帮助学生掌握 SPWM 正弦波脉宽调制信号的形成方法，了解 IGBT 专用集成驱动芯片的特性与使用，可观测不同负载（电阻、电感）下的工作波形。

5. 其他功率变换模块

• 全桥 DC/DC 变换电路：由直流电源与四只 IGBT 管组成主回路，专用芯片产生四路 PWM 脉冲驱动

• 半桥型开关稳压电源：电力 MOSFET 为主器件，SG3525 恒频脉宽调制控制，可完成开环/闭环负载特性测试

• 单相交流调压/调功电路：双向晶闸管为核心，分别由双向触发二极管（调压）和 555 时基电路（调功）构成触发控制

• 单端反激式隔离开关电源：输入 AC220V，输出 +5V/2A 直流电源

四、能开设的实验项目总览

本电力电子高级技师实训考核装置可开设四大类共 30+ 实验项目：

🔬 晶闸管触发电路实验

单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相集成锯齿波触发电路（TCA785）、三相集成锯齿波触发电路（KC04/KC09）。

🔬 晶闸管线路实验

涵盖单相半波/桥式半控/全控整流及有源逆变、三相半波/桥式半控/全控整流及有源逆变、单相/三相交流调压等 10 项经典变流实验。

🔬 电力电子器件特性及驱动保护实验

对 SCR、GTO、MOSFET、GTR、IGBT 五种器件分别进行特性测试与驱动保护电路实验，共 9 个项目。

🔬 典型新器件线路实验

单相 SPWM 电源逆变、半桥型开关稳压电源性能研究、直流斩波六种电路性能研究、全桥 DC/DC 电源变换，紧贴现代电力电子技术发展前沿。

五、产品核心优势

💡 为什么选择这款电力电子高级技师实训考核平台？

1. 教材同步性强：严格对标王兆安《电力电子技术》第五版实验大纲，教学衔接零摩擦

2. 安全性卓越：浮地设计 + 隔离变压器 + 漏电保护 + 强弱电分离，全方位保障人身安全

3. 扩展性优秀：挂件式结构，增加核心部件即可拓展新课题，与软硬件技术发展同步升级

4. 测量精度高：0.5 级真有效值数显仪表 + 1.0 级镜面指针表，满足精细波形观测需求

5. 覆盖全面：从传统晶闸管变流到现代 SPWM 变频、直流斩波、开关电源，四大类变流技术全覆盖

六、适用场景

这款电力电子实训考核平台广泛适用于：

• 高等院校电气工程、自动化、机电一体化等专业的《电力电子技术》《半导体变流技术》《电力电子学》《变流技术》课程实验

• 高级技工学校、职业技术学院的维修电工（高级/技师）技能实训与鉴定考核

• 企业技术人员电力电子技能培训

• 职业技能大赛电力电子赛项训练
