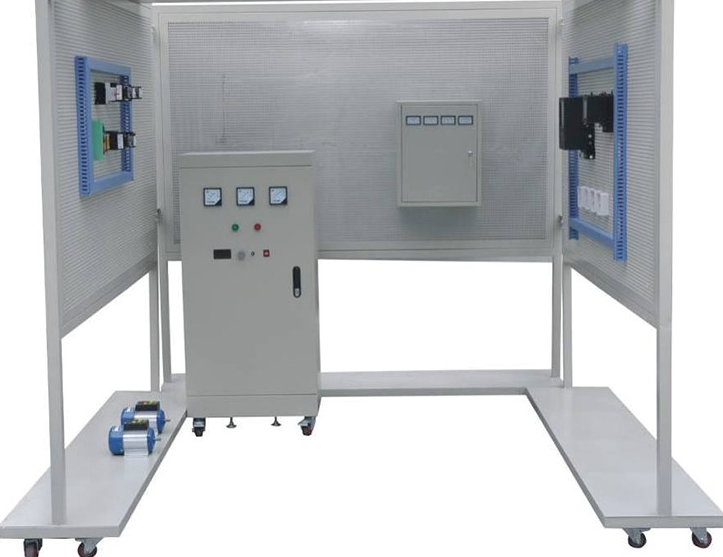

建筑电气安装与调试实训考核装置
在现代建筑智能化与职业教育深度融合的背景下，建筑电气安装与调试实训考核装置 已成为培养高素质建筑电气工程技术人才的核心装备。本装置突破传统实训墙的局限，以高度仿真、灵活组合的工程设计，完美再现从管线敷设到智能控制系统集成的完整施工流程，为学员提供一个全方位、一站式的 建筑电气安装调试 技能锤炼平台。
一、 设计理念与核心优势
本套 建筑电气安装与调试实训考核装置 专为满足现代建筑电气工程教学、实训与技能鉴定需求而设计。其核心理念是“还原现场、模块训练、综合考核”，具备以下显著优势：
高度仿真的工程结构：装置主体采用钢制网孔板与特制型材组装而成，型材设计仿照建筑轻钢龙骨，带有标准穿管孔。这种结构可真实模拟墙体内部 隐蔽工程施工（如线管固定、穿线）及墙面明装作业（如配电箱、开关插座安装），使学员在 建筑电气安装实训 中深刻体验现场环境。
无与伦比的组合灵活性：装置采用模组化设计，以0.8米为基本单元，可灵活扩展为2人、3人、4人或更多工位组，并能组合成单面或双面布局。配套的移动式工具车和元件柜，极大地优化了教学管理。这种设计使一套装置能满足不同班级规模、不同实训场地的需求，是性价比极高的 电气安装调试考核装置。
全覆盖的技能训练范围：从最基础的PVC管处理、日光灯安装，到复杂的配电箱接线、PLC变频控制、伺服电机调试，装置训练内容贯穿了建筑电气施工的强弱电全领域，真正实现从“电工”到“智能楼宇电气工程师”的技能进阶培养。
二、 核心结构与模块化设计
装置的结构设计充分考虑教学实操的便捷性与安全性：
主体框架：采用优质钢板喷塑而成，稳固耐用。安装有自锁式脚轮，移动定位方便。设计高度模拟人站于人字梯作业的舒适高度，兼顾安全与实战感。
网孔板系统：标准网孔板（798mm*768mm）可方便拆装，便于进行板后管线布置练习，完美模拟 建筑电气 暗敷设工艺。
专用配套工具：配备PVC管弯管器，可轻松完成90度弯管，训练标准施工工艺。
三、 详细技术规格与安全标准
为保障 实训考核 的安全与有效，装置遵循严格的技术规范：
工作电源：三相五线制 AC380V/220V ±7.5%，50Hz，符合中国建筑电网标准。
工作环境：要求在绝缘地板或绝缘地毯上使用，确保基础安全。
装置功耗：≤2KW，高效节能。
安全保护体系：集成接地保护、过流保护、过载保护、漏电保护等多重安全机制，所有电气接口采用安全型插座或航空插头，完全符合国家教学实训设备安全标准。
四、 系统化配置清单（以2人单面组为例）
装置配置丰富，足以支撑复杂的综合实训项目：
1. 电源与配电单元
提供带指示及保护的三相五线电源。
配置标准室内 配电箱，内含三相/单相电度表、闸刀开关、电流互感器、漏电/空气开关、电压电流表、转换开关等，用于 电能分配接线实训 和 配电箱安装实训。
2. 照明与电器安装单元
提供日光灯、白炽灯座、吸顶灯、节能灯、高压钠灯、开关、插座、分线盒等全套照明与电器元件，用于各类 灯具安装实训 和线路布置。
3. 控制与驱动单元
电机类：包含交流异步电动机、直流电动机、步进电机、伺服电机，覆盖主要电机类型。
控制类：配备可编程控制器（PLC）、变频器、触摸屏（HMI）、温度控制器及热电偶。
低压电器：提供安装导轨及全套断路器、接触器、继电器、按钮等，用于组成各类控制回路。
4. 布线材料与工具
管线材料：提供PVC线管、线槽、桥架及各类连接件。
专业工具：配套移动工具车，内含剥线钳、压线钳、螺丝刀套组、电工刀、兆欧表、万用表等，满足全流程 安装调试 需求。
五、 全覆盖的实训项目体系
本装置支持超过30个实训项目，形成从基础到高级、从安装到编程的完整 建筑电气技能实训 体系：
模块一：基础安装与布线技能实训
PVC管的切割、弯管（90度）与布置。
桥架与线槽的安装与布线施工。
照明线路安装（白炽灯、日光灯、吸顶灯、节能灯、高压钠灯）。
开关、插座、分线盒的规范安装。
隐蔽工程（管内在穿线）施工训练。
两地控制一盏灯等典型照明电路接线。
模块二：配电与控制系统安装调试实训
配电箱、控制箱的固定与内部器件安装。
电度表、电流互感器的接线与读数。
配电箱的电能分配与回路接线。
电动机直接启动、正反转等经典控制电路的接线、调试与故障排除。
模块三：智能与动力控制综合调试实训
PLC硬件接线、基本指令与特殊功能指令编程实训。
变频器基本参数设置、多段速控制实训。
触摸屏组态、基本画面设计及与PLC通信控制实训。
步进/伺服电机及驱动器的接线、参数设置与定位控制实训。
温度控制系统（热电偶+温控器）的接线与PID参数整定实训。
多种传感器（如光电、接近开关）的接线与应用调试。
模拟量模块的编程与使用实训。
直流电机的调速控制实训。
模块四：安全规范与工程实践
常用电工工具与仪表的规范使用。
施工图纸识读与线路分配初步设计。
电气安全施工规范与安全操作规程学习。
总而言之，这款 建筑电气安装与调试实训考核装置 通过其创新的模块化结构、真实的施工环境模拟、全面的技能覆盖以及严格的安全设计，成功搭建了一个连接理论教学与工程实践的绝佳桥梁。它不仅是开展 建筑电气安装实训 和 电气调试技能培训 的高效平台，更是进行职业技能等级认定与竞赛 考核 的权威设备。投资于此 实训考核装置，意味着为学生构建了从基础电工到智能建筑电气系统集成师的完整成长路径，是提升院校建筑电气、智能楼宇等相关专业建设水平与教学质量的战略性选择。
