电气动力设备安装调试技能实训装置（中级）

电气动力设备安装调试技能实训装置（中级）

电气动力设备安装调试技能实训装置（中级） 是严格依据国家职业资格培训教材《电气设备安装工》的中级技能标准与考核要求，进行深度研发的核心教学设备。本装置专注于培养学员在电气动力系统安装、调试、维护方面的综合实战能力，是各职业院校、技工学校、培训中心开展 中级电气设备安装工技能培训 与技能鉴定的理想平台，旨在无缝衔接职业标准与岗位需求。

一、 装置核心设计理念与特点

本套 电气动力设备安装调试技能实训装置（中级） 以高度仿真的工业场景为基础，集成了从电力输配到电机驱动的关键环节，其设计充分体现了模块化、系统化与真实性的原则：

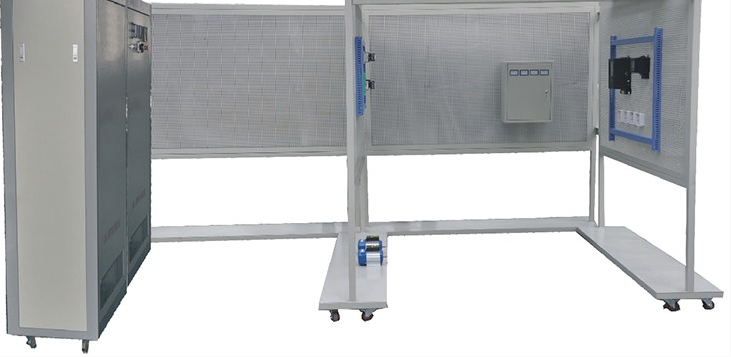

1. 高度仿真的集成化结构：装置以包含电缆敷设管道、变压器配电室、二次接线室及室内布线区的建筑模型为框架，真实还原了工业现场环境。学员可在此平台上进行电缆敷设、变压器安装、配电箱接线、电动机控制等连贯操作，实现从单项技能到 电气动力设备系统调试 的跨越。

2. 工业级组件的实战化训练：装置采用角钢挑架模拟电缆桥架施工，训练低压电缆终端及中间接头的制作；使用真实的油浸式电力变压器进行安装、接线与核相测试；配备刀开关式断路器，让操作更贴近实际。墙面采用网孔板设计，支持各类电气动力控制设备的灵活安装与布线。

3. 灵活组合的模块化功能：电缆线路、变配电设备、电动机控制等各部分既可独立进行专项 安装调试技能实训，也可快速组合，构建完整的供配电与动力控制系统，进行综合性的故障排查与运行调试，满足 中级技能考核 的复合性要求。

二、 详细技术性能规格

为保障培训与考核的可靠性与安全性，装置遵循严格的技术规范：

三、 系统化的中级技能实训项目体系

本装置所支持的实训项目，全面覆盖《电气设备安装工（中级）》职业标准的核心技能点，形成了一套循序渐进的 中级电气动力设备安装调试 课程包：

模块一：电工仪表与工具应用基础

• 兆欧表、电压/电流表、万用表等电工仪表的正确选用、接线与测量。

• 交流耐压测试仪等专用仪器的使用与维护。

• 常用电动机的日常使用与维护保养。

模块二：电力元器件与设备质量判别

• 二极管、三极管、晶闸管等电力电子元件的极性判别、类型识别与质量好坏判断。

模块三：核心动力设备安装与调试

• 电动机与变压器：电机控制回路安装、电动机抽芯检查与干燥、交/直流电机故障判断、补偿器接线、电动机首末端判别、变压器连接组别、并联运行、安装检查与投运。

• 电缆工程：电缆桥架敷设、户内/户外电缆中间头与终端头制作、电缆绝缘测试与吸收比测试、电缆故障判别。

• 高压配电设备：硬母线安装、隔离开关及操作机构安装调整、少油断路器解体调整、高压开关柜按工艺组装。

模块四：车间供配电系统集成与安全

• 变送器调校安装、变配电继电保护系统调试、照明动力配线工程模拟施工、变配电所停送电操作、车间变电所设备安装、防雷接地装置安装。

• 电气安全用具使用、触电急救模拟操作、电气试送电安全规程。

四、 关键配套仪器：交流耐压测试仪

为确保 技能考核 的严谨性，装置配套专业级交流耐压测试仪，用于训练学员对电气设备绝缘强度的测试技能，其主要参数包括：

• 电压测试范围：满足低压电气设备耐压测试要求。

• 漏电流测试范围：可精确设定与监测。

• 报警值预置：可自由设定泄漏电流报警阈值。

• 定时测试：具备时间设定功能，满足标准测试流程。

• 变压器容量：足以支持本装置内所有电气设备的耐压试验。

本套 电气动力设备安装调试技能实训装置（中级） 凭借其真实的工业环境模拟、系统的模块化设计以及完全对标国家中级职业标准的实训项目，成功构建了一个从认知、安装、调试到维护排故的完整技能培养闭环。它不仅是开展 电气设备安装工中级培训 的高效载体，更是进行职业技能鉴定与 中级考核 的权威平台。选择此装置，意味着为学员搭建了一座通往高素质技术技能人才的坚实桥梁，是提升院校相关专业核心竞争力与培训质量的明智之选。
