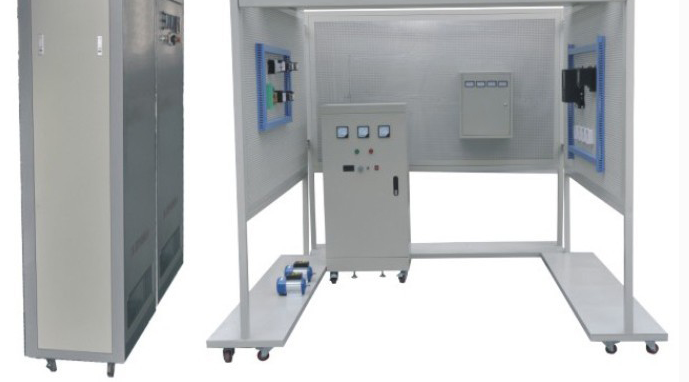

电气动力设备安装调试技能实训装置
在现代化电力系统与工业自动化人才培养中，电气动力设备安装调试技能实训装置 扮演着至关重要的角色。本装置高度集成变配电、电缆线路与电机控制等核心实操项目，为学员提供了一个全场景、工业级的 动力设备安装调试 训练平台。本文将为您深度解析该装置如何系统化地培养学员的 电气设备安装 与调试综合能力。
一、 装置核心特点与设计理念
本套 电气动力设备安装调试技能实训装置 以建筑及配电房典型结构为蓝本，创新性地融合了电缆敷设、变压器安装、配电箱接线、电动机控制等多个真实工业模块。其设计旨在实现从单项技能到系统集成的无缝衔接，具备以下显著优势：
高仿真施工环境：装置采用角钢挑架真实模拟现场电缆桥架施工，涵盖低压电缆终端及中间接头的制作，让学员在 电气动力设备安装实训 中掌握真实施工工艺。采用特殊定制的小型干式变压器与模拟断路器，安全再现10kV以下变配电设备的安装、接线与核相测试全流程。
模块化系统集成：各功能部分，包括电缆线路、变配电设备、室内二次接线及电动机机组，既可独立进行专项 安装调试技能培训，也可自由组合，构建完整的供配电与动力控制系统，开展高级别的综合调试与故障排查 实训考核。
工业级组件与安全保障：装置核心电气部件，如变压器、断路器、接触器、电机等均采用工业应用标准或教学专用定制件。系统集成多重安全保护（漏电、过流、过压、短路），确保 调试技能实训 过程绝对安全，符合国家教学设备安全规范。
二、 详细技术性能参数
为保障 实训装置 运行的稳定可靠，其技术性能严格遵循工业与教学标准：
输入电源：三相四线制 AC380V ±10%，50Hz，可模拟10kV电网进线电压，适配工业现场条件。
工作环境：环境温度范围-5℃～+40℃，相对湿度＜85%（25℃时），海拔低于4000米，确保在广泛地理区域内稳定运行。
装置容量：＜6kVA，具备足够的动力负载能力，满足电机启动与运行实训需求。
电源配置：除主电源外，特别提供220V励磁电源与0～250V连续可调稳压电枢电源，满足直流电机等设备的 安装调试 需求，并配有高精度数显仪表。
三、 专业化系统配置清单
为支撑完整的 电气动力设备安装 与调试课程体系，本装置提供了全方位、专业级的软硬件配置：
1. 电源与核心电气设备
电源与控制系统：三相四线电源输入，配备全套保护与计量仪表（电压表、电流表）。提供可调直流电源，满足多样化实训需求。
电缆施工模块：配备1kV低压电缆、户外/户内电缆终端附件、电缆支架，用于完整的电缆敷设与终端制作 技能实训。
变配电安装模块：配备5kVA干式变压器、模拟断路器、小型配电箱（内含电压电流表），用于变压器安装、配电箱接线等核心技能训练。
电机与控制模块：配备350W直流电机、1.1kW三相异步电动机，以及全套低压电器（断路器、接触器、热继电器、按钮等），用于电机安装与控制回路 调试实训。
布线材料：提供室内布线用线管、弯头、接线端子及各类硬质导线。
2. 仪器仪表与专业工具
检测仪表：配备钳形电流表、500V兆欧表、数字万用表，用于线路检测、绝缘测试、运行参数测量等关键调试环节。
施工工具套装：提供两套齐全的电工工具（含剥线钳、压线钳、螺丝刀套组、电工刀等）、电烙铁及卷尺，满足从电缆切割到精密接线的全流程 安装调试 动手需求。
四、 全流程实训项目体系
本装置所设计的实训项目，严格对标行业岗位技能标准，形成了一套从线路到设备、从安装到调试的渐进式 电气动力设备安装调试 课程包：
模块一：电缆线路施工实训
此模块聚焦电力线路基础，是动力系统连接的根基。项目包括：
电缆的耐压测试与绝缘电阻检测。
电缆支架的测量与安装。
电缆的敷设与固定工艺。
电缆户外终端头的制作与安装。
电缆户内终端头的制作与安装。
模块二：变配电设备安装与二次接线实训
本模块是动力系统的“心脏”与控制中枢，训练核心安装与调试技能。项目包括：
电力变压器的就位、安装与固定。
变压器的绕组接线、检测与核相测试。
低压配电箱（盘）的安装与就位。
模拟断路器的安装与机构调试。
配电箱内二次回路接线操作。
电气二次接线的原理图识读与实物布线。
室内线管的敷设、穿线与端子接线。
模块三：电动机安装与控制调试实训
此模块针对动力终端，培养设备驱动与控制能力。项目包括：
电动机的绝缘测试与首末端判别。
电机及传动机构的就位、找正与安装。
电机控制柜内元器件（断路器、接触器、热继电器等）的安装与配线。
电动机典型控制线路（如启停、正反转、星三角降压启动）的安装、接线与调试。
电机机组的空载与负载运行调试。
综上所述，本套 电气动力设备安装调试技能实训装置 通过其高仿真的模块设计、工业级的设备配置、安全的操作环境以及全覆盖的实训项目，成功构建了一个从电缆施工、变配电安装到电机控制调试的完整技能生态链。它不仅是开展 电气动力设备安装调试技能培训 的理想教学平台，更是进行职业技能鉴定与竞赛 考核 的权威设备。投资于此 实训装置，意味着为学生和学员铺设了一条直达企业岗位需求的快速通道，是提升院校、培训机构 动力设备安装 教学实力与培训效果的战略选择。
