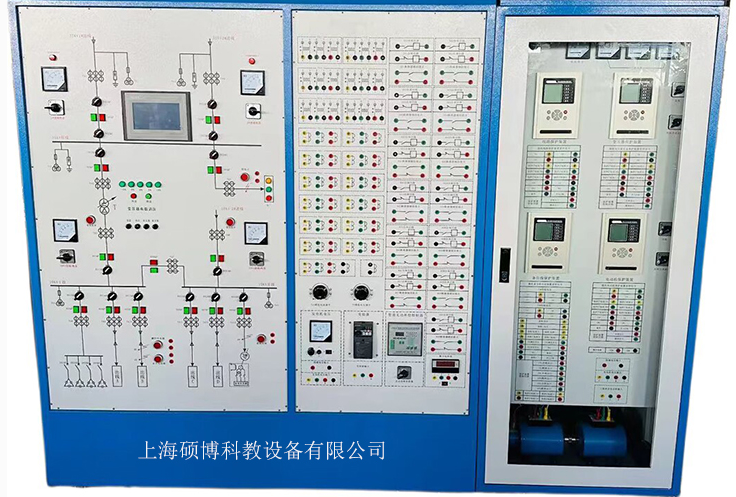

在电气工程与自动化专业教学中，一套高度仿真、功能全面的工厂供电技术实训装置是衔接理论与实操的关键桥梁。本文深度解析一款集先进性、实用性与综合性于一体的工厂供电技术实训系统，为您揭示其如何成为提升学生实践技能、深化专业理解的理想供电技术实训平台。

一、 产品定位与研发依据：紧扣标准，对接实战

本款工厂供电技术实训设备并非简单拼装，而是严格依据机械工业《高级电工技术》、《电工技师培训教材》等核心标准，深度融合《工厂供电》、《供配电技术》课程精髓研制而成。它精准复现了从35kV总降压变电所、10kV高压配电所到车间负荷的完整供配电链条，重点集成微机继电保护、备自投、无功补偿、智能监控等现代工厂供电核心二次系统。通过本工厂供电实训系统的操作，学生不仅能透彻掌握变压器、互感器、开关电器等一次设备原理，更能深入理解保护控制、运行调度的逻辑与实操，实现从知识到技能的无缝转化。

二、 核心优势与产品特点

1. 高度实用，强化技能

本工厂供电技术实训装置的设计源于经典教学案例与工程实践反馈，确保了极强的教学实用性。它完整模拟了受电、输电、配电、控制与保护的全流程，学生可在此供电技术实训平台上安全进行标准的倒闸操作、线路投切、运行方式调整及故障处理，极大提升了岗位适应能力和安全操作规范。

2. 系统综合，覆盖全面

装置强势综合了微机线路保护、微机电动机保护、备用电源自动投入（备自投）、无功自动补偿等核心功能模块。所采用模型与设备高度模拟真实工业现场，为进行理论验证、参数整定与数值分析提供了绝佳的工厂供电实训系统环境。

3. 技术先进，面向未来

融合微机保护、工业触摸屏、PLC控制及SCADA监控等先进技术，采用分层分布式架构，构建了集控制、保护、测量、通信于一体的工厂供配电综合自动化实训平台。这充分体现了当前智能电网与工业互联网技术在供配电领域的最新应用，确保教学内容的先进性。

三、 详细技术参数

• 输入电源：三相四线制，380V ±10%，50Hz ±2%

• 整机容量：≤ 3kVA，满足教学实训的节能需求

• 设备结构：主体为铁质喷塑，面板采用铝质凹字工艺，坚固美观

• 通讯接口：标配RS-485与以太网双接口，支持标准MODBUS协议，便于组网与集成

• 测量精度：核心测控装置精度高，电流电压测量达0.2级，为精密实验提供保障

• 外形尺寸：1771mm（长）× 1804mm（高）× 726mm（宽），布局紧凑合理

四、 可完成的实训项目清单

这款工厂供电技术实训装置能支持以下六大类数十项实训，全面覆盖教学大纲：

1. 电气主接线认知与模拟操作

• 实训台电气主接线模拟图学习

• 工业人机界面（触摸屏）监控操作

• 工厂供配电一次系统接线方式认知

2. 变配电室值班技能实战培训

• 电流、电压互感器各种接线方式实训

• 变压器有载调压操作

• 线路与变压器的停送电、倒闸操作仿真

• 母线倒闸操作流程演练

3. 高压线路微机继电保护实训

• 模拟系统不同运行方式（正常、最大、最小）

• 短路故障模拟与保护动作实验

• 微机线路保护装置参数整定

• 开展无时限速断、带时限速断、定时限/反时限过流等全套保护实验

4. 高压电动机保护与控制实训

• 变频器参数设置与开环调速

• 电动机微机保护装置定值整定

• 高压电动机速断保护、反时限过流保护实验

• 模拟电动机各类故障，验证保护动作特性

5. 供电系统自动装置应用实训

• 备用电源自动投入（备自投）装置参数设置与功能测试

• 无功补偿装置参数整定与自动补偿实验

• 深入进行进线备投（明备用）、母联备投（暗备用）等逻辑实训

6. 智能监控与“四遥”功能实训

• 基于SCADA的上位机监控系统操作

• 实现遥信、遥测、遥控、遥调“四遥”功能

• 进行故障录波分析与事件记录查询
