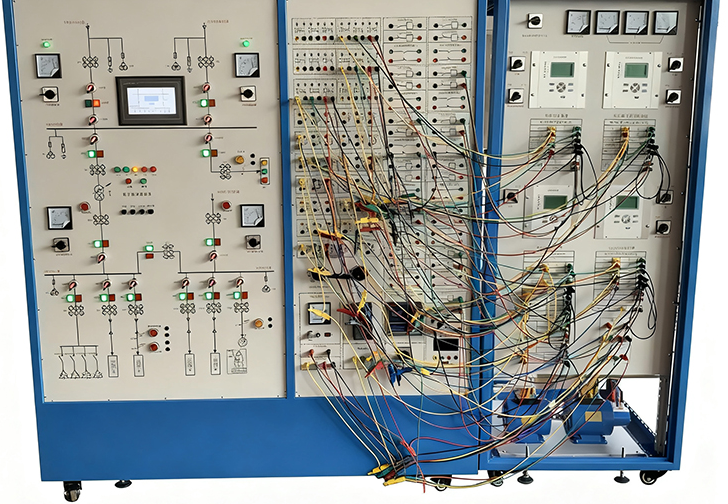

工厂供电综合自动化实训系统，是专为现代工业企业电力人才培养设计的核心供配电技术实训设备。该系统完整模拟了从35kV总降压变电所、10kV高压配电所到车间低压负荷的典型工厂供电网络，深度融合了一次系统、二次控制、微机保护、综合自动化与智能调度技术，构建了一个集教学、实训、考核于一体的工厂供电综合自动化实训平台。本装置紧密对接《工厂供电》、《工业企业供电》、《变配电运行与维护》等课程，是培养电气自动化、机电一体化等专业学生及企业电力员工实践技能的理想高压供配电实训装置。

一、系统概述：还原真实工厂供配电场景

本套工厂供电实训装置并非简单的实验台，而是一套高度仿真的教学化微型工厂配电网。它参照中型工厂的实际供配电架构，集成了微机继电保护装置、备用电源自动投入装置（备自投）、马达保护器、智能电力采集模块以及上位机监控系统（SCADA） 等先进设备，全面再现了现代智能变电所的运行、控制、保护与调度全过程。该系统是企业供电培训、特种作业电工（高压）实训及职业院校供配电课程教学的综合性解决方案，确保技能训练与生产现场“零距离”对接。

二、系统核心功能与实训特色

1. 全景化系统架构：模拟“35kV/10kV/0.4kV”三级电压体系，完整覆盖工厂供电的全过程，使学员能够建立系统性的供配电运行与维护知识框架。

2. 工业级核心设备：二次保护与自动化设备（如南瑞继保、施耐德MICOM、CSC系列装置）均采用与现场运行同型号或同原理的工业产品，确保实训内容与行业技术发展同步，实现工厂变电站仿真教学的真实性。

3. 智能化倒闸操作模拟：配置专用倒闸模拟操作屏，可安全、无风险地进行线路、变压器、母线的各种停送电、倒闸操作及断路器遥控操作，是变配电室值班员技能培训的关键环节。

4. 完整的继电保护实训体系：提供针对高压线路、电力变压器、高压电动机的各类微机保护装置测试与整定实训，可模拟系统各种运行方式与短路故障，完成从原理验证、定值计算到调试投运的全流程训练。

5. 综合自动化与监控：集成工业触摸屏、PLC及综合自动化系统，实现“四遥”功能（遥测、遥信、遥控、遥调），让学员掌握现代智能供配电监控技术。

三、主要实训项目清单

（一）变配电室运行值班技能实训

1. 互感器认知：电流互感器（CT）与电压互感器（PT）的各种接线方式实训。

2. 倒闸操作技能：线路停送电操作、变压器倒闸操作、母线倒闸操作、断路器遥控操作。

3. 有载调压：变压器有载调压操作与原理验证。

（二）高压线路微机继电保护实训

1. 运行方式模拟：模拟系统正常、最大、最小运行方式。

2. 线路保护测试：进行微机无时限电流速断、带时限电流速断、定时限过流以及阶段式电流保护等高压线路保护装置的整定与试验。

（三）高压电动机保护与控制实训

1. 电动机控制：变频器参数整定与开环调速、三相异步电动机多种启动方式实现。

2. 电动机保护：微机电动机保护装置参数整定、高压电动机速断保护、反时限过流保护测试，模拟电动机出口短路故障。

（四）自动装置与系统自动化实训

1. 备自投装置：备用电源自动投入装置（CSC-246等）参数整定、逻辑功能测试及投入条件验证。

2. 系统监控：基于综合自动化系统的SCADA监控、数据采集与通信管理实训。

四、核心设备配置清单（供配电技术实训设备）

本套工厂供电综合自动化实训系统以其高度的仿真性、先进性与综合性，成功将复杂的工厂供电系统“搬进”了实验室。它不仅是学习供配电技术原理的课堂，更是掌握变电所值班、继电保护调试、自动化系统运维等核心岗位技能的练兵场。该供配电技术实训设备是建设高水平电气类专业实训基地、开展社会化高压电工培训、提升学生与企业员工工程实践能力的首选教学实训平台。
