电力系统微机保护综合实训装置
电力系统微机保护综合实训装置（又称电力系统微机保护综合实训柜），是专为职业院校、应用型本科高校的电力技术类、电气工程类专业，针对《电力系统继电保护》、《电力系统微机保护》、《电力系统自动化》等核心课程而研发的综合性、实践性教学设备。本装置以现代智能变电站广泛应用的微机线路保护测控装置和微机变压器保护测控装置为核心，构建了包含模拟一次系统、可调电源、故障设置与智能考核系统的完整教学环境，是进行继电保护原理学习、装置调试、整定计算及故障排查的理想微机保护综合实训平台。
一、装置概述与教学定位
随着电力系统全面数字化、智能化的发展，微机型继电保护装置已成为电网安全运行的绝对主力。因此，使学生及在职技术人员深入掌握微机保护装置的内部原理、外部接线、参数整定、调试及运维技能，变得至关重要。本套电力系统微机保护综合实训装置正是为解决这一教学痛点而设计，它衔接理论与工程实践，通过高度仿真的实训项目，强力支撑继电保护工、变电运维工等岗位的技能培养与鉴定考核。
二、电力系统微机保护综合实训设备的核心特点

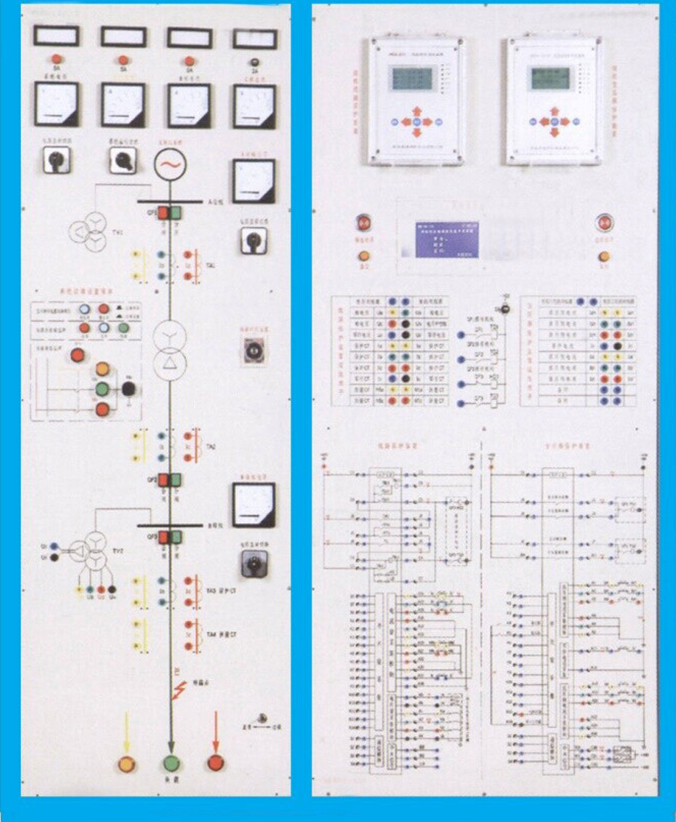

“虚实结合”的真实项目环境：装置采用真实的工业级微机线路测控装置与微机变压器测控装置作为控制核心，同时配备物理模拟的一次系统（含输电线路、变压器、负载）。这种设计使学生能直观观察系统正常、异常及各类短路故障时，电气量的动态变化过程，深刻理解保护动作的逻辑与依据。
模块化设计与强大扩展能力：本微机保护实训教学设备采用模块化结构，提供标准升级接口。用户可在现有模拟一次系统基础上，灵活扩展如“备自投”、“母线保护”、“二次回路调试”等更多继电保护及二次回路实训项目，满足教学改革的持续发展需求。
支持SCADA系统组网实训：装置配备标准的RS-485通信接口，可方便地将多台保护装置组网，构建小型化的电力监控SCADA系统。学生可进行“四遥”（遥测、遥信、遥控、遥调）功能实训，了解变电站综合自动化的通信与组态，掌握电力系统二次系统集成的初步技能。
集成智能考核与故障设置系统：内置智能故障设置与考核模块，教师可通过后台软件便捷设置多种隐蔽故障（如PT断线、CT极性接反、保护压板投退错误等），用于学生技能考核与故障排查训练，极大提升实训的挑战性与实用性。
三、电力系统微机保护综合实训装置技术规格
输入电源：三相五线制 AC 380V ±10% 50Hz
整机容量：< 3.0 kVA
工作环境：温度-5℃ ~ +40℃，相对湿度<85%(25℃)，海拔<4000m
装置尺寸：实训柜典型尺寸 1240mm(宽)×500mm(深)×2000mm(高)
核心配置：微机线路保护装置、微机变压器保护装置、三相可调压电源、模拟输电线路单元、变压器模型、负载阻抗、故障设置模块、测量仪表等。
四、可完成的主要实训项目清单
本装置可系统化地开展以下三大类实训，全面覆盖微机保护教学重点：
（一）微机线路保护实训项目
系统运行方式模拟：模拟电力系统正常、最大、最小运行方式。
短路故障模拟：进行不同类型、不同位置的短路故障设置。
阶段式电流保护：微机无时限电流速断保护、微机带时限电流速断保护、微机定时限过电流保护的特性测试、整定与配合实训。
复杂保护原理：电流电压连锁保护、反时限过电流保护实训。
重合闸与配合：阶段式过电流保护与自动重合闸前加速、后加速配合实训。
灵敏度分析：运行方式变化对保护灵敏度的影响及校验。
（二）微机变压器保护实训项目
不平衡电流测量：变压器正常运行及区外故障时的不平衡电流观测。
主保护实训：变压器比率制动差动保护的原理验证、接线与整定。
后备保护实训：变压器过电流保护、反时限过电流保护、过负荷保护、零序过电流保护实训。
非电量保护认知：模拟变压器瓦斯保护动作过程。
（三）故障排查与技能考核项目
二次回路调试：保护屏柜的接线、调试实训。
智能故障排查：利用装置内置的智能考核系统，进行微机线路保护典型故障排除和微机变压器保护典型故障排除，强化学生分析问题、解决问题的能力。
本电力系统微机保护综合实训装置紧密对接行业标准与岗位需求，将真实的保护装置、形象的模拟系统与先进的智能教学手段相结合，构建了一个从认知、实操到考核的完整继电保护技能训练体系。它是建设高水平电力专业实训室、开展“1+X”证书制度试点、培养适应智能电网需求的高素质技术技能人才不可或缺的核心电力系统二次回路实训装置。
