电力系统综合自动化试验台

电力系统综合自动化试验台

电力系统综合自动化试验台，也称为电力系统自动化实训平台，是根据《电力系统自动化装置原理》、《电力系统继电保护》、《电网监控及调度自动化》等核心课程的教学与实训要求，紧密结合工业现场实际应用而研发的高端综合型教学设备。本平台以“发电-输电-配电-用电”的完整电力流程为背景，深度融合了自动化控制、继电保护、调度监控等关键技术，是培养电力、电气、自动化类专业学生工程实践能力和创新思维的理想实训装置。

一、电力系统综合自动化技能实训考核装置的核心构成

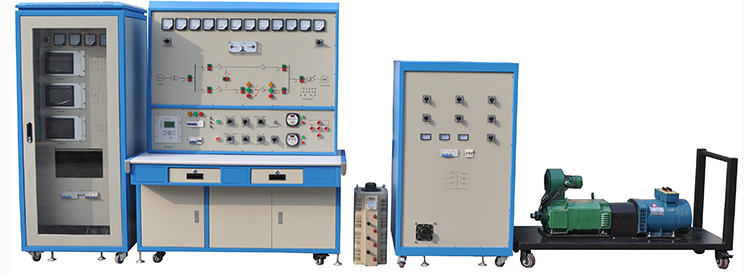

本套电力系统综合自动化试验台采用模块化、系统化的设计理念，主要组成部分包括：

1. 同步发电机组：模拟真实电厂发电单元，包含三相同步发电机与直流电动机原动机。

2. 智能控制柜：集成微机调速装置、微机励磁装置、微机准同期装置三大核心自动控制系统，是平台的“智慧大脑”。

3. 输电线路及监视保护屏：模拟不同距离和参数的输电线路，配备电流、电压互感器及微机保护装置，用于实现系统监控、故障模拟与保护实验。

4. 无穷大电力系统：通过大容量自耦调压器与隔离变压器模拟容量无穷大的电网，为并网实验提供稳定电压支撑。

5. 可调阻抗负载柜：提供阻性与感性负载，模拟实际电网中的各类用电负荷，完成带载、甩负荷等实验。

二、电力系统自动化实训平台的先进技术特点

1. 高度集成与全景展示：一体化设计完整复现现代电能从生产、同步并网到远距离传输、分配的全过程，使抽象理论可视化、具体化。

2. 智能人机交互界面：核心微机装置均采用7英寸高清晰彩色触摸屏，全中文图形化菜单，实时显示系统电压、电流、频率、功角、功率等全部电气参数，参数设置与操作指令均通过触摸屏完成，交互直观友好。

3. 高端核心控制架构：采用DSP（数字信号处理器）+ CPLD（复杂可编程逻辑器件） 的双核硬件平台。DSP负责高速高精度算法运算，CPLD实现灵活可靠的硬件逻辑控制，确保了控制系统快速的动态响应、极高的控制精度和卓越的运行稳定性。

4. 人工智能自适应控制算法：在调速与励磁控制中，创新性地将常规PID控制与自校正算法结合，引入人工智能逻辑，使系统能在运行状态变化时自动优化PID参数，有效抑制超调和振荡，实现快速、平稳、精确的控制效果。

5. 模块化插接式设计：主控单元、AD/DA模块、数字IO模块、显示模块等采用独立板卡式设计，通过背板总线连接。该设计不仅提高了系统的可靠性与抗干扰性，也极大方便了维护、升级和二次开发。

6. 完备的安全保护体系：装置设有多重硬件与软件保护，包括过压、过流、过速保护、励磁过励与欠励限制、伏赫限制等，并设有紧急停机按钮，全面保障人员与设备安全。

三、电力系统综合自动化试验台可开展的核心实训项目

该平台可支持超过50个深度实训项目，全面覆盖电力系统运行、控制、保护的本科及研究生教学大纲要求，主要分为以下几大类：

• 发电机特性实验：空载/短路/外特性/零功率因数负载特性曲线测试。

• 同步发电机励磁控制实验：手动/自动起励、恒机端电压控制、恒无功控制、强励、灭磁、欠励/过励限制、调差特性测试等。

• 同步发电机准同期并列实验：手动/半自动/自动准同期并网，压差、频差、相差闭锁测试，线性整步电压观测，导前时间整定。

• 单机-无穷大系统运行实验：单机带负荷、投切负荷、独立系统特性、单机甩负荷实验。

• 电力系统稳定分析实验：

• 静态稳定性：测定无调节、手动励磁、微机自并励/他励等多种方式下的功角特性与功率极限，分析单/双回路对输送功率的影响。

• 暂态稳定性：研究不同短路类型、故障切除时间、有无强励、自动重合闸等因素对系统暂态稳定性的影响，并验证提高稳定的措施。

• 同步发电机异常运行实验：包括异步运行与再同步过程实验。

四、典型配置清单（电力系统综合自动化技能实训考核平台）

本电力系统综合自动化试验台以其高度的真实性、先进性、开放性和安全性，为高等院校、职业院校及相关培训机构提供了电力系统自动化教学与研究的终极解决方案。它不仅能够完成所有规定的基础实验与综合实训，其模块化设计和开放的软硬件接口，更可支持课程设计、毕业设计、科研创新和技能竞赛，是建设高水平电力专业实验室、培养适应智能电网发展需求的复合型工程技术人才的核心实训设备。
