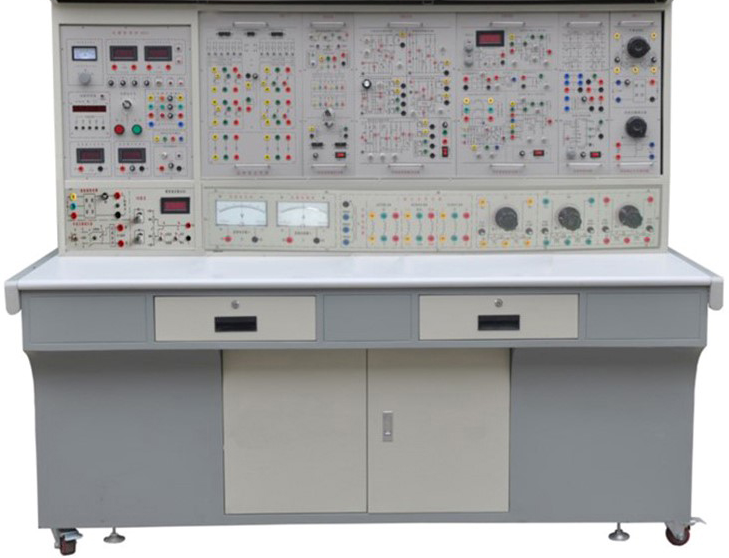

电力电子技术实验台
电力电子技术实验台，作为现代化电力电子技术实验室不可或缺的核心设备，是面向自动化、电气工程及其自动化、测控技术与仪器、机电一体化、新能源科学与工程等专业的重要实验教学平台。它专为完成“电力电子技术”、“半导体变流技术”等课程的核心实验而设计，是培养学生理论联系实际能力、工程实践能力与创新思维的关键载体。
电力电子技术实验台的核心教学功能
本电力电子技术实训装置严格遵循主流教材大纲，能够全面支撑从基础到前沿的各类实验：
基础功率变换实验：可完成单相/三相可控整流、有源逆变、交流调压与调功、直流斩波（Buck, Boost等）等经典电力电子电路实验。
先进电机控制实验：支持单闭环/双闭环直流调速系统、串级调速以及基于正弦波脉宽调制（SPWM）的变频调速等电机控制实验。
新器件特性与驱动研究：提供IGBT、MOSFET、GTR、GTO等全系列现代电力电子器件，供学生进行特性测试与驱动保护电路实验。
电力电子技术实验台的技术规格与优势
输入电源：三相四线/五线制，380V±10%，50Hz，满足工业标准供电环境。
综合测量系统：配备高精度真有效值交流数字电压表、电流表及直流数字仪表，满足变频调速、整流逆变等多种实验的精确测量需求。
模块化设计：采用挂箱式结构，包含电源控制屏、三相可控整流挂箱、触发电路挂箱、直流斩波实验挂箱、交直交变频原理挂箱等，组合灵活，扩展性强。
**核心安全防护体系：
人身安全保护：采用三相隔离变压器浮地设计，并配置电压型与电流型双重漏电保护装置，确保操作安全。
设备安全保护：各功率器件均设有RC吸收、保险丝及压敏电阻过压保护，具备短路、过流、过载等多重保护功能。
智能电源管理：可选配实训室安全用电智能控制系统，实现过温、短路、功率限定等七大保护，支持远程监控、定时管理及故障锁定，全面提升实验室安全管理水平。
电力电子及电机控制实验装置配套清单
该电力电子技术实验室设备标准配置通常包括：
电源控制屏：集成交直流电源、测量仪表、安全保护系统及实验管理器。
实验桌：坚固耐用，布局合理。
系列实验挂箱：如三相可控整流电路、晶闸管触发电路、直流斩波电路、新器件特性实验箱、单相交直交变频原理箱等。
透明创新实训模块：直观展示电力电子器件与电路结构，便于学生认知，可完成从整流、调压到变频调速的一系列创新实训。
高可靠性实验连接线：强、弱电分离，采用全封闭安全插座，防误插，保障实验过程安全可靠。
可开设的主要实验项目概览
利用此套电力电子技术实验台，可系统性地开设以下四类实验：
（一）晶闸管触发电路实验
包括单结晶体管、锯齿波同步移相、集成芯片TCA785触发电路等。
（二）经典变流技术实验
涵盖单相半波、单相桥式、三相半波、三相桥式等所有典型可控整流及有源逆变电路，以及单相、三相交流调压/调功电路实验。
（三）现代电力电子器件实验
包括SCR、GTO、MOSFET、IGBT、GTR的静态特性测试及其专用驱动与保护电路实验。
（四）典型新型电路实验
完成单相SPWM逆变电路、六种直流斩波电路（降压、升压、升降压、Cuk、Sepic、Zeta）等实验。
综上所述，这套电力电子技术实验台与电力电子技术实验室设备，集教学性、安全性、先进性于一体，不仅完全满足本科教学大纲要求，更能通过丰富的实验项目和直观的实训模块，深化学生对电力电子变换技术与电机控制原理的理解。它是建设高水平电力电子技术实验室，培养具备扎实工程实践能力创新人才的理想选择，广泛应用于高等院校、职业院校及培训中心的电力电子技术实验教学与科研工作。
