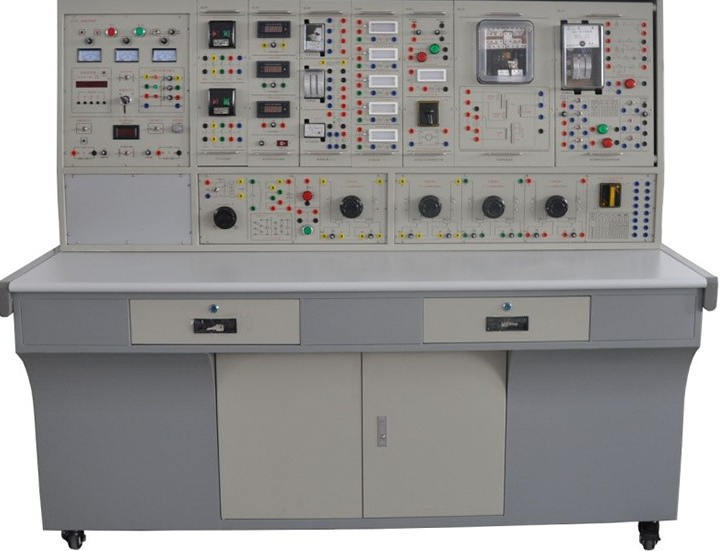

电力自动化及继电保护实验平台

电力自动化及继电保护实验平台

在智能电网与工业自动化深度融合的今天，培养掌握电力系统核心技术的专业人才至关重要。电力自动化及继电保护实验平台 正是为适应这一需求而设计的综合性教学实训系统。本装置深度融合了《电力系统继电保护》、《工厂供电》、《电力系统自动化》及《电力系统微机保护》等多门核心课程的理论精髓，紧密对接发电厂、变电站及大型工矿企业的实际应用，是培养学生从事电力系统设计、运维、调试与检修等专业技能的理想继电保护实训装置。

一、平台定位与核心教学价值

本电力自动化及继电保护教学平台 的核心理念是“理论结合实践，教学对接现场”。它不仅是一套实验设备，更是一个完整的电力系统二次回路实训环境。通过在该平台上的系统训练，学生能够：

• 深化理论认知：将书本中抽象的继电保护原理、自动装置逻辑转化为可视、可操作的实验现象。

• 掌握核心技能：熟练进行常规继电器调试、微机保护装置参数整定、二次回路安装接线、故障排查与系统联调。

• 构建系统思维：理解从单一保护元件到整套自动化系统（如备自投、自动重合闸）的协同工作机制，建立完整的电力系统自动化控制概念。

• 衔接工程实际：为未来从事变电站继电保护调试、工厂供电系统维护、电力工程设计等工作打下坚实的实践基础。

二、平台结构与设计特点

本平台采用先进的模块化挂件式结构，体现了高度的灵活性与安全性，其主要特点包括：

1. 模块化组合设计：整套电力自动化实验装置由独立的电源单元、仪表单元、继电器单元、微机保护单元、断路器模拟单元及负载单元等挂箱组成。用户可根据教学大纲和实验需求自由组合，便于开展从基础验证到综合创新的多层次实验。

2. 高精度智能测量：配备数字化、智能化测量仪表，具备人机对话功能，可实时高精度显示电压、电流、功率、相位、频率等电气参数，并具备数据记录与分析功能，契合现代电力系统监测的发展趋势。

3. 全方位安全保护体系：

• 设备保护：控制屏内置多重保护机制，如电压型漏电保护、电流型漏电保护、过流保护、短路保护等，确保任何误操作不会对实验设备的核心部件造成永久性损坏。

• 人身安全保护：采用隔离变压器供电，关键测试点采用安全型接线柱，强电与弱电回路物理隔离，并设有紧急急停按钮，构建了可靠的安全防护型继电保护实验台环境，全面保障师生实验安全。

4. 虚实结合与先进性：平台既包含电磁型、晶体管型等传统继电器，用于理解保护原理的演进；更核心的是集成微机继电保护测试装置，其硬件软件架构与现场运行设备一致，支持保护定值修改、逻辑编程、故障录波分析等高级功能，使学生掌握当前主流的数字保护技术。

三、核心实验项目体系

该平台可支持电力系统自动化与继电保护领域从基础到前沿的完整实验课程，典型实验项目包括但不限于：

（一）继电保护基础与特性实验

1. 电磁型电流继电器、电压继电器特性实验

2. 时间继电器、中间继电器、信号继电器实验

3. 功率方向继电器特性与接线方式实验

4. 差动继电器特性实验

（二）线路保护实验

1. 无时限电流速断保护实验

2. 带时限电流速断保护实验

3. 定时限过电流保护实验

4. 阶段式电流电压保护（三段式）综合实验

5. 方向性电流保护实验

6. 输电线路的自动重合闸（ARC）实验

（三）组件保护与自动装置实验

1. 电力变压器继电保护实验（差动保护、瓦斯保护模拟、过负荷保护等）

2. 同步发电机继电保护实验

3. 三相异步电动机保护实验

4. 备用电源自动投入装置（BZT）实验

5. 按频率自动减负荷装置实验

（四）微机保护与综合自动化实验

1. 微机线路保护装置基本操作与定值整定

2. 模拟不同短路类型（单相接地、两相短路、三相短路）下的微机保护动作实验

3. 基于微机保护实验系统的故障录波与数据分析

4. 保护装置通信实验（如MMS、103规约模拟），了解变电站自动化系统（SCADA）基础。

（五）工厂供电与二次回路实验

1. 高压断路器控制回路与信号回路实验（防跳、位置监视）

2. 中央信号系统实验

3. 电气测量仪表回路接线与误差分析

4. 变电所倒闸操作模拟仿真

本电力自动化及继电保护实验平台是一个集教学性、实践性、先进性与安全性于一体的综合性电力教学实验系统。它通过模块化的硬件设计、丰富的实验内容以及与工业现场一致的技术架构，成功搭建了连接课堂理论与工程实践的桥梁。无论是高等院校的电气工程专业教学，还是电力行业的在职人员技能培训，该平台都是开展继电保护与自动化专业实验、实训、课程设计与毕业设计的卓越选择，是培养适应智能电网时代需求的复合型电力工程技术人才的强大助力。
