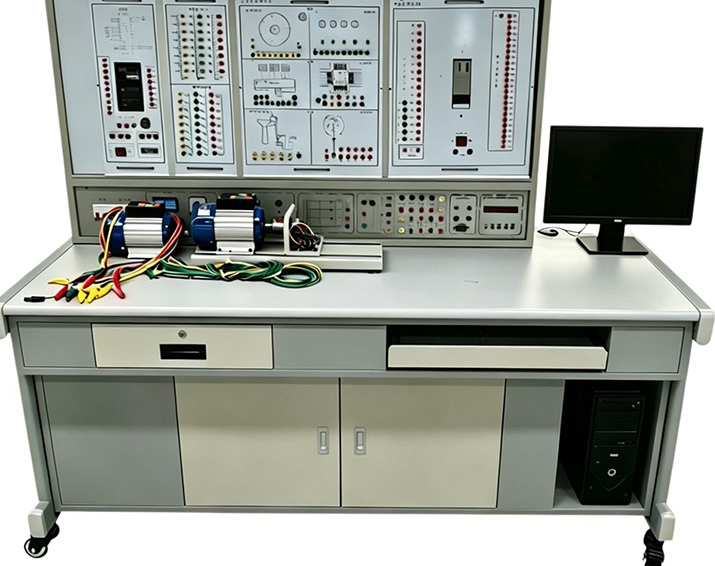

维修电工技师·高级技师技能实训考核装置

维修电工技师·高级技师技能实训考核装置

在当今制造业智能化升级与高技能人才培养的双重需求下，一套先进、全面的实训设备是职业院校与企业培训基地的核心竞争力。维修电工技师·高级技师技能实训考核装置正是为满足国家《维修电工》职业标准中高级工、技师、高级技师的技能培训与鉴定要求而设计的综合性平台。本文将全方位剖析这款维修电工技能实训考核装置的核心功能、创新设计及丰富应用，展现其作为高级电工实训平台与技师技能鉴定设备的卓越价值。

一、装置概述：定位高端技能人才培养

本装置严格依据国家“工人等级标准”与“职业技能鉴定”规范开发，集成了传统电气控制、现代PLC编程、变频调速、触摸屏组态、工业网络通信及实物模型控制等多项核心技术。它不仅完美覆盖《初级》、《中级》、《高级》维修电工教材的全部实训要求，更面向技师与高级技师的复杂系统设计、安装调试与故障诊断层级，具有极强的针对性、实用性与前瞻性。该维修电工考核实训台已成为各级职业技能鉴定中心、高等职业院校、技工学校进行教学、实训、考核及技能竞赛的理想选择。

二、核心特点与创新设计

1. 模块化挂板设计：所有电气控制线路元器件均安装在标准化挂板上，更换便捷、扩展灵活，便于根据教学需求开发新实训项目，体现了模块化维修电工实训装置的先进理念。

2. 工业级安全保护：配备电压型与电流型双重漏电保护器，确保操作者绝对安全。定时兼报警记录仪不仅能记录误操作次数，还为技能考核提供了客观、统一的评分标准。

3. 工艺标准化训练：元器件接线全部引至专用端子，配合工业走线槽，严格训练学生的规范布线工艺，培养符合企业要求的工程习惯。

4. 技术融合与前瞻性：

• PLC、变频器、触摸屏集成：内置西门子S7-200 SMART PLC、MM420变频器及7英寸彩色触摸屏，支持单机、联机及基于触摸屏的监控系统开发。

• 工业网络技术：支持基于现场总线的主从站PLC通信与组态监控实训，模拟真实工业分布式控制系统，掌握工业网络通信技术。

• 虚实结合教学：提供PLC仿真实训教学软件，可在虚拟环境中进行接线、编程与调试，有效扩展实训时空，提升学习效率。

5. 真实施加实物模型控制：集成小车运动控制装置与气动机械手模型，将编程逻辑与机械动作有机结合，完成定位、搬运等复杂控制任务，实现从理论到实践的完美跨越。

三、详细技术规格

• 输入电源：三相四线（或五线）~380V ±10%，50Hz。

• 工作环境：温度-10℃ ~ +40℃，相对湿度<85%(25℃)，海拔<4000m。

• 整机容量：<1.5kVA，节能高效。

• 安全保护：漏电保护动作电流≤30mA，动作时间≤0.1s，符合国家最高安全标准。

• 外形尺寸：实训台标准尺寸为1700mm×700mm×1630mm，结构紧凑，功能齐全。

四、系统基本配置与功能单元

该维修电工技师高级技师实训设备采用模块化结构，主要包含以下功能单元：

1. DW02电源控制箱：集成电源指示、电压监测、急停、定时报警记录及交直流测量仪表，是装置的控制中枢。

2. 主控功能板：

• 核心控制器：西门子S7-200 SMART PLC (SR40)，24DI/16DO。

• 驱动单元：西门子MM420变频器（0.4kW），支持多种调速与通信控制模式。

• 人机界面：7英寸彩色触摸屏，用于组态监控与参数设置。

3. 实训挂箱组件：包含多块维修电工实训考核挂板，提供空气开关、接触器、继电器、按钮、行程开关等大量低压电器元件，用于完成数十种经典电气控制线路的安装与调试。

4. PLC实训模块套件：提供16个专用实训模块，涵盖交通灯、机械手、传送带、混合装置、水位控制等经典模拟对象，专门用于PLC编程逻辑训练。

5. 实物模型：

• 小车运动控制装置：由伺服电机、丝杆、传感器组成，实现精确定位与运动控制。

• 气动机械手模型：集成多种气缸与传感器，完成物料抓取、搬运、放置等动作，是学习气动与PLC联合控制的绝佳平台。

6. 实训电机组：包括单相电容启动电动机、三相鼠笼异步电动机（220V/△、380V/Y）等多种类型，满足不同控制线路需求。

五、丰富完备的实训项目体系

本装置支持从基础到高端、从电气到自动化、从模拟到实物的全系列实训，主要包括以下五大类：

（一）传统电气控制线路实训（20余项）

涵盖电动机直接启动、正反转、星三角降压启动、顺序控制、能耗制动、反接制动及C620车床、电动葫芦等经典机床设备电路。这是维修电工技能的基石。

（二）可编程控制器（PLC）应用实训

1. 基础指令与模拟控制：完成天塔之光、交通灯、流水线、水塔水位等16个经典模拟项目的编程。

2. PLC综合控制：实现PLC对三相异步电动机的启停、正反转、Y-△降压启动、能耗制动等复杂控制。

（三）变频调速技术实训

包括变频器面板操作、多段速控制、外部端子控制、模拟量调速及与PLC的通信控制等，掌握现代交流调速核心技术。

（四）触摸屏组态与网络通信技术

1. 触摸屏应用：学习画面组态、与PLC通信，实现电机控制、数据监控、PID调节等。

2. 网络通信：实践基于RS-485的PLC与触摸屏、变频器的通信，以及多台PLC的组网监控。

（五）机电一体化综合实训（实物控制）

1. 小车精确定位控制：利用伺服系统与传感器，编程实现小车的直线运动、定位与调速。

2. 气动机械手顺序控制：通过PLC编程，协调控制多个气缸动作，完成完整的物料搬运流程。

这款维修电工技师·高级技师技能实训考核装置是一款设计科学、功能强大、配置齐全的高端技能培训与鉴定平台。它成功地将传统电工技能与现代工业自动化技术融为一体，通过模块化的结构、工业级的配置和丰富的实训项目，构建了一个从基础认知到系统集成、从电气安装到程序调试的完整技能成长路径。它不仅适用于日常的维修电工教学实训，更能满足严格的技能等级考核与技能竞赛需求，是培养符合智能制造时代要求的高素质、复合型电气技术人才的理想装备。投资建设基于此装置的实训室，将极大提升院校在电类专业的教学实力与人才培养水平。
