电力电子试验箱
在当今能源技术与工业自动化飞速发展的时代，电力电子技术作为电能高效变换与控制的核心，已成为推动多个产业升级的关键。针对此领域的高素质人才培养，电力电子试验箱 作为不可或缺的核心教学设备，正发挥着举足轻重的作用。本文将深度解析这款电力电子教学实验箱的核心功能、技术特点与丰富应用，为高校实验室建设、职业院校实训课程及科研单位提供全面的参考。
一、电力电子试验箱概述与设计特点

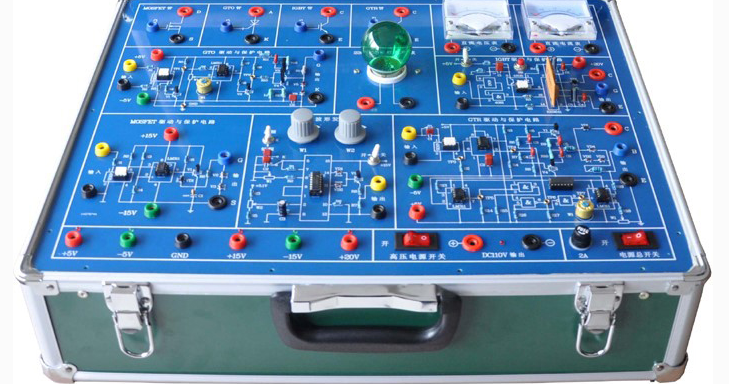

本电力电子技术实验箱是一款高度集成、功能完备的教学科研平台。它主攻电力变换技术，通过采用高质量的电力电子器件，使学生能够亲手进行电能的变换与控制实验，为未来在工业能源、电力系统、新能源汽车及智能电网等领域贡献力量奠定坚实基础。该实验箱的设计完美融合了电力学、电子学与控制理论，旨在促进跨学科的深入交流与实践。
核心设计优势：
一体化集成设计：箱体集成了新器件的驱动与保护电路、由SG3525构成的PWM波形发生器电路、直流电压/电流表、可调电位器及多种直流电源（±5V, ±15V, 20V, 110V）。这种一体化电力电子实验箱设计使得所有实验无需额外挂件即可独立完成，极大方便了教学组织与管理。
模块化与开放性：测试点通过接插件清晰分布在面板上，接线灵活，便于学生进行电路连接、波形测试与数据测量，有效锻炼其工程实践能力。同时，模块化结构也为电力电子实训实验箱的二次开发与功能扩展留出了空间。
安全性与可靠性：设备设计充分考虑教学安全，电源设有完善的保护功能，确保学生在进行各种功率器件实验时的安全，是理想的电力电子安全实验箱。
二、技术规格与核心配置
这款多功能电力电子实验箱在技术规格上力求精准实用，以满足多层次教学需求：
测量显示单元：配备高精度直流电压表（0～150V）与直流电流表（0～2A），用于精确测量实验中的关键电参数。
核心控制单元：内置以SG3525芯片为核心的PWM波形发生电路，学生可通过面板上的频率与占空比调节电位器，直观理解脉宽调制原理及其对变换电路的影响。
供电与负载系统：提供多路稳压直流电源，并自带灯泡等负载，构成完整的实验回路，开箱即可进行实验。
器件实验区：专门区域用于安装和测试GTO、MOSFET、GTR、IGBT等核心功率器件及其驱动板。
三、核心实验项目体系详解
该电力电子实验箱可支持一套从器件认知到电路设计的完整实验课程体系，主要涵盖两大模块：
模块一：电力电子器件特性研究
此模块旨在让学生深入理解各类核心功率开关器件的静态与动态特性，为电路设计打下坚实基础。实验包括：
可关断晶闸管(GTO)特性实验
功率场效应管(MOSFET)特性实验
功率晶体管(GTR)特性实验
绝缘栅双极型晶体管(IGBT)特性实验
通过这组实验，学生能对比掌握不同器件在触发、导通、关断等方面的特性差异。
模块二：驱动与保护电路设计
驱动与保护是电力电子装置可靠工作的关键。本模块实验让学生亲手搭建和调试：
可关断晶闸管(GTO)驱动与保护电路实验
功率场效应管(MOSFET)驱动与保护电路实验
功率晶体管(GTR)驱动与保护电路实验
绝缘栅双极型晶体管(IGBT)驱动与保护电路实验
这些实验使学生掌握为不同器件提供合适驱动信号、实现过流、过压、欠压保护的方法，培养其解决实际工程问题的能力
综上所述，这款电力电子试验箱是一款设计科学、功能全面、安全可靠的教学利器。它不仅是学习电力电子器件与驱动技术的理想平台，更是开展电力变换基础理论验证与初步应用研究的有效工具。通过在该实验箱上的系统训练，学生能够将理论知识与动手实践深度融合，快速提升在电力电子领域的设计、调试与排故能力，为成为适应产业发展的创新型技术人才做好准备。对于致力于加强电类专业实践教学建设的院校而言，投资此类高品质的电力电子技术实验平台，无疑是提升教学质量、培养核心竞争力的明智之选。
