现代电气控制系统安装与调试实训考核装置

现代电气控制系统安装与调试实训考核装置

在现代职业教育和企业技术培训中，现代电气控制系统安装与调试实训考核装置已成为培养高素质技能人才的核心平台。本文将深入解析该实训装置的主要功能、技术特点及典型应用，为院校实训室建设与企业培训提供专业参考。

一、现代电气控制系统安装与调试实训室的核心教学功能

现代电气控制系统安装与调试实训室是专为机电一体化、电气自动化、工业机器人技术等专业打造的综合性技能训练基地。其核心教学功能围绕现代电气控制系统安装与调试实训考核设备展开，支撑多门核心课程与实践环节：

• 支撑核心课程：完美适配《电机与电气控制技术》、《PLC应用技术》、《变频器实训》、《触摸屏组态技术》、《自动化生产线安装与调试》等课程的教学与实操需求。

• 实现综合实训：提供现代电气控制系统安装与调试的全流程训练，包括系统设计、柜内安装、工业布线、参数调试与故障排查。

• 培养核心技能：重点培养学生的电气控制系统设计、PLC编程调试、变频伺服驱动应用、人机界面组态、传感器与网络通信等现代化工业控制核心技能。

• 对接企业培训：该平台同样适用于企业员工技术升级培训，可开展针对西门子、三菱等主流品牌的PLC、变频器、触摸屏的专项技能培训。

二、现代电气控制系统安装与调试实训考核装置技术规格

该电气安装调试实训考核设备严格遵循工业标准，其主要技术指标如下：

1. 输入电源：三相五线制 AC 380V ±10%，50Hz。

2. 工作环境：温度-10℃～+40℃，相对湿度<85%（25℃），海拔低于2000米。

3. 整机容量：<1.5kVA。

4. 装置尺寸：控制柜典型尺寸为800mm × 800mm × 1800mm（宽×深×高），结构紧凑，节省实训室空间。

5. 安全保护：配备多重安全保护机制，包括漏电保护、短路保护、过载保护及安全接地系统，完全符合国家电气安全标准。

三、装置结构与功能特点：模块化与工业级的完美结合

本款现代电气控制实训考核装置在设计上充分体现了模块化、开放性及安全性的理念：

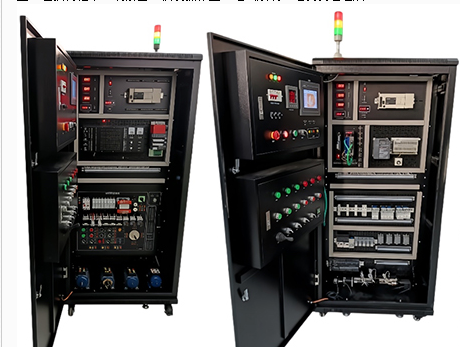

1. 一体化柜式设计：采用标准工业配电柜体，双面布局，集成度高，占地面积小，内部照明与通风良好，营造真实的工业环境。

2. 模块化组合结构：控制单元（如PLC、变频器、交直流调速器）、继电控制单元、智能考核单元等均采用模块化设计，可根据教学需求灵活配置与扩展。

3. 工业标准安装工艺：所有电气元件采用导轨式安装，布线采用前沿的线槽板前布线方式，接线端开放，使学生掌握规范的工业安装与布线技能。

4. 智能考核与管理系统（可选）：配备先进的智能考核系统，可无线设置线路故障、实现远程控制、自动评分与成绩管理，极大提升考核效率与管理水平。

四、可完成的典型实训项目举例

该装置实训项目丰富，全面覆盖从基础到高级的电气控制技术，例如：

1. 基础电气控制实训：包括电动机直接启动、正反转、星三角降压启动、顺序控制、行程控制等经典电路。

2. PLC与变频器综合应用：涵盖PLC基本指令与通信控制、变频器多段速与模拟量调速、工频变频切换、基于PLC的变频开环/闭环控制。

3. 人机界面与组态技术：完成触摸屏组态编程，实现电机控制、参数设置、数据监控等可视化操作。

4. 伺服与步进精确定位控制：学习伺服驱动器与步进驱动器的参数设置，实现电机的开环、闭环位置控制与速度控制。

5. 模拟量与过程控制：通过温度控制器、热电阻、模拟量模块等进行温度采集与PID控制实训。

6. 典型机床电路智能考核：针对X62W铣床、T68镗床等经典机床电路进行故障设置与排除训练。

7. 工业网络通信：实现多台PLC之间的主从站通信（如PROFINET、以太网通信），贴近工业现场实际。

五、核心配置清单（示例）

一套完整的现代电气控制系统安装与调试实训室设备通常包含以下核心模块：
