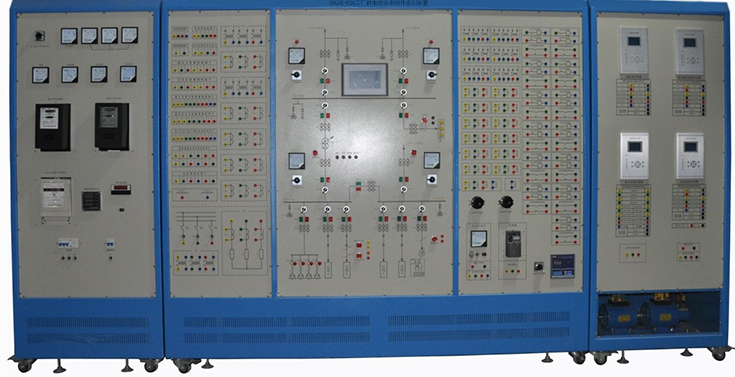

工厂供电综合自动化实训装置

工厂供电综合自动化实训装置

随着工业4.0与智能电网的快速发展，现代工厂的供电系统正朝着高密度、高可靠、高质量及高度自动化的方向演进。培养掌握供配电综合自动化技术的复合型人才，已成为电气工程类专业教学的迫切需求。为此，我们隆重推出核心教学设备——工厂供电综合自动化实训装置。本装置严格对接《供配电技术》、《配电系统自动化》等核心课程，深度融合实际工业应用，是构建沉浸式、高水平实训室的理想选择。

一、 产品核心定位：源于标准，高于实训

本工厂供电综合自动化实训系统并非简单的设备集合，而是依据国家职业标准与高职高专教学大纲，深度解构真实工厂供配电网络而研发的综合性教学平台。它精准模拟了从高压受电、变电、配电到用电监控的全流程，将微机保护、智能计量、PLC控制、SCADA监控等前沿技术融为一体，旨在让学生在安全可控的环境中，掌握工厂供电自动化系统的设计、运行、维护与故障分析的全套技能，实现从理论到工程实践的完美跨越。

二、 三大核心优势：全面、先进、实用

1. 系统全面，一站式教学平台

本装置完整再现了典型工厂供电系统的一次接线与二次控制保护回路。学生可通过本供电综合自动化实训平台，进行从基本的电气识图、倒闸操作，到复杂的继电保护整定、自动装置调试等全系列技能训练，构建系统化的知识体系与工程思维。

2. 技术先进，紧扣行业脉搏

系统采用“分层分布式”设计理念，集成微机继电保护装置、智能电量采集、工业PLC及上位机组态软件，构建了一个真正的“管控一体化”工厂供电综合自动化实训环境。这体现了当前配电网自动化的发展方向，确保教学内容与行业技术发展同步。

3. 高度实用，安全可靠

所有组件均采用工业级或模拟工业级设备，结构清晰，操作灵活。强调规范的操作流程与安全逻辑闭锁，让学生在反复实践中深刻理解供电系统的运行规程与安全准则，为未来职业发展打下坚实基础。

三、 系统架构与关键技术性能

本工厂供电自动化实训装置模拟一个中型工厂的供电网络，包含35kV和10kV两个电压等级，具备双路电源进线、主备变自动投切、母线分段联络等典型结构。

• 逼真的系统模拟：具备两路35kV进线（一主一备）和两路10kV进线（暗备用），配置完整的微机线路保护、变压器保护、电动机保护、备自投（BZT）及无功自动补偿装置，真实再现了工厂供电的可靠性设计。

• 强大的监测与控制核心：

• 计量柜：配备高精度指针式仪表、智能电能表及三相采集模块，用于训练学生进行电量监测与计量分析。

• 控制柜：核心为系列微机保护测控装置（线路、电动机、变压器、备自投、无功补偿），采用高性能DSP处理器，具备故障录波、事件记录等高级功能，并可进行灵活的参数整定。

• 创新防护：独家配置尖峰谐波综合保护器，有效抑制操作过电压和谐波干扰，贴近现代电能质量治理实际。

• 智能化监控层：

• 上位机采用专业SCADA监控软件，通过RS-485/以太网与下层设备通信，实现真正的“四遥”（遥测、遥信、遥控、遥调）功能。

• 可实时监控主接线状态、绘制电量曲线、生成报表、远程控制断路器，并实现VQC（电压无功自动控制）。

• 关键性能参数：

• 输入电源：AC380V±10%，50Hz

• 整机容量：≤3kVA

• 通讯接口：RS-485、以太网，Modbus-RTU协议

• 测量精度：电流电压0.2级，功率0.5级

四、 丰富的实训项目体系

通过本装置，可系统开展以下五大模块的实训，完美覆盖课程要求：

1. 电气系统认知与操作

• 工厂供电一次系统模拟图认知

• 电压/电流互感器接线实训

• 标准化倒闸操作训练

2. 自动装置调试与运行

• 备用电源自动投入（BZT）装置调试与逻辑测试（明备用/暗备用）

• 无功补偿装置认知与手动/自动投切实训

• 线路无功控制与VQC系统联调

3. 微机继电保护整定与验证

• 模拟系统不同运行方式（正常/最大/最小）

• 线路保护实训：速断、限时速断、定时限/反时限过流、电流电压联锁、接地保护

• 变压器保护实训：速断、过流、过负荷、瓦斯保护（模拟）

• 高压电动机保护实训：速断、反时限过流、低电压、接地保护

4. 综合自动化与监控

• SCADA组态与监控系统搭建

• “四遥”功能实现与测试

• 电能质量分析与报表管理

• 模拟故障定位、报警与切除

5. 驱动与控制实训（可选扩展）

• 变频器参数设置与电机调速控制

• 三相异步电动机启动方式实训

五、 主要设备配置清单（精选）
