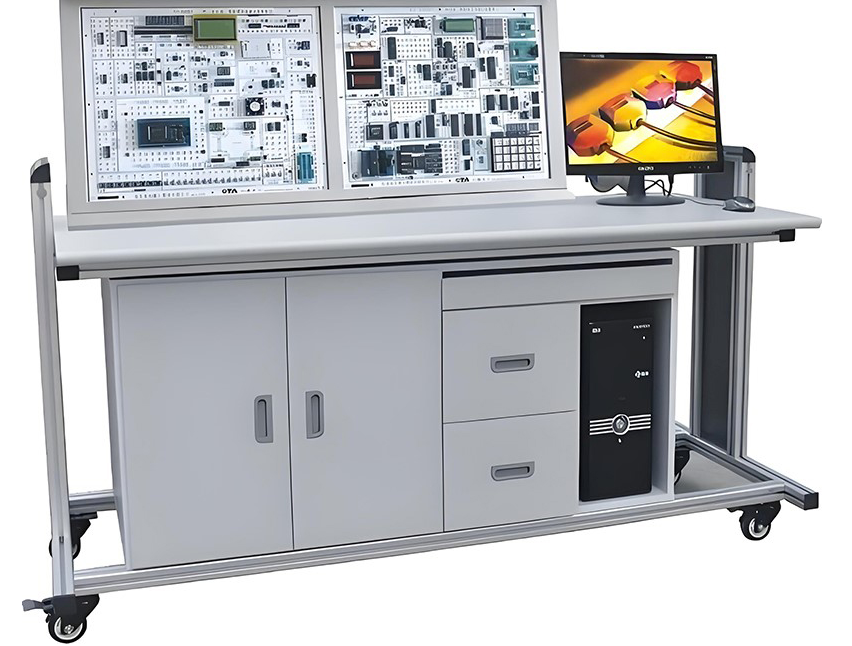

自动控制计算机控制技术信号与系统综合实验装置
在高校自动化、电子信息类专业实验教学中，如何整合资源、提升设备利用率一直是个关键课题。为此，我们重磅推出这款自动控制计算机控制技术信号与系统综合实验装置。本装置并非功能的简单堆砌，而是对自动控制、计算机控制技术、信号与系统三大核心课程实验项目的有机综合与深度集成，真正实现一机多用，极大地节省了实验室空间与采购预算，教学效益显著提升。
一、 核心功能模块深度解析
1. 卓越的自动控制原理实验平台
本装置的自动控制原理部分以开放性和扩展性为核心设计。它配备了八个独立的运算模拟单元，每个单元均集成实验所需的电阻、电容等基础元件。通过灵活的短路块和导线连接，学生可自由构造各种型式与阶次的模拟环节和控制系统。特别独立的可变电阻器组单元，档位连续、调节精度高，接线方案多样，完美契合自控原理实验对精度与灵活性的严苛要求。
2. 强大的计算机控制技术实验功能
该自动控制与计算机控制技术实验教学设备集成了高效的操作软件，通过PC示波器功能可实时、清晰地观测控制系统的静、动态特性。装置包含完整的微型温度控制单元（可替代传统烤箱）、直流电机、步进电机等丰富控制对象，全面支持控制系统课程实验。其开放的架构更能扩展至线性系统、最优控制、系统辨识等现代控制理论的前沿模拟实验。
3. 先进的信号与系统及数字信号处理平台
此部分专为《信号与系统》等课程设计，融合了先进的DSP数字信号处理技术。它不仅能完成经典的时域、频域分析实验（如冲激响应、系统模拟、抽样定理），更解决了传统模拟电路实验中“信号分解与合成”、“卷积”等难点，使实验现象更精准、理论验证更生动。学生可在此自动控制计算机控制技术实验平台上，系统对比并设计各种模拟/数字滤波器，并通过标准的DSP JTAG接口进行二次开发，深入学习频谱分析、A/D、D/A转换等DSP应用技术。
二、 技术规格与系统构成
本自动控制计算机控制技术信号与系统综合实验装置集成度高，内置多功能信号源、数字存储示波器、频率计、毫伏表，无需额外仪表，开机即用。
工作电源：AC 220V±10%
整机容量：<500VA
核心构成：
主控单元：8088 CPU控制单元，支持USB及串口通讯。
信号处理单元：高精度运算模拟单元、非线性单元、A/D（AD0809）、D/A（AD0832）转换单元、采样保持器。
对象与电源：直流/步进电机、微型温度控制单元，提供多组高精度稳压电源。
测量信号源：内置可调正弦波、三角波、方波信号源，0-300KHz频率计，0-100KHz毫伏表。
三、 丰富的实验项目支持
本装置支持以下三大方向的数十个实验项目，是名副其实的综合实验教学系统：
（一）自动控制原理实验
典型环节与系统研究、系统校正与频率特性、非线性系统研究、采样系统分析与校正、状态反馈（极点配置）等。
（二）计算机控制技术实验
A/D与D/A转换、数字滤波、PID控制、大林算法、最小拍有纹波/无纹波系统、解耦与综合控制等。
（三）信号与系统及数字信号处理实验
连续系统模拟、抽样定理、信号卷积、信号的分解与合成、频谱分析、模拟/数字滤波器设计与比较、DSP应用开发等。
