计算机组成原理、微机接口及应用综合实验台

计算机组成原理、微机接口及应用综合实验台

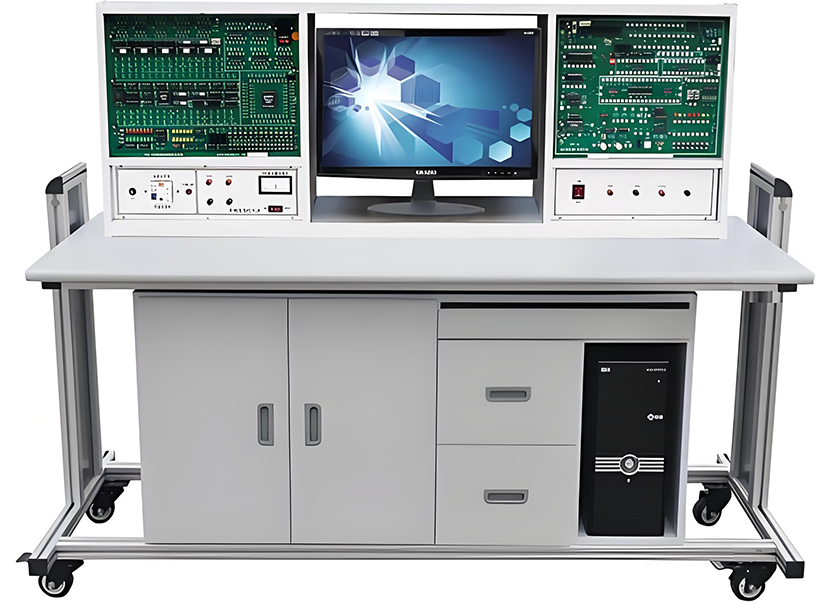

在教育装备不断升级、实验室资源亟需整合的背景下，我们推出这款计算机组成原理、微机接口及应用综合实验台。本产品将计算机组成原理实验系统与微机接口及应用实验平台创新性地集成于一体（规格：160×75×78cm），实现了核心硬件课程的实验教学统一。它显著提高了实验室规划化程度与管理效率，通过资源共享，有效节省设备资金与实验室空间，减少管理人员配置，是各类院校建设高水平、规模化、现代化实验室，提升计算机硬件教学档次的理想选择。

一、 核心模块深度解析：两大系统，一站式教学

1. 计算机组成原理实验系统：从理论到实践的桥梁

本实验台的计算机组成原理部分是一个硬件构成相对完备的8/16位字长教学计算机系统。它支持组合逻辑控制器与微程序控制器两种方案，硬件软件配置完整，资料齐全。其开放式、全暴露的结构设计（线路板分区明晰、芯片全插座化、设置量测孔与跳线夹）允许学生深入CPU内部，观测、测试信号，甚至修改原有设计或从头实现一套新指令系统。这种“看得见、摸得着、可修改”的体验，将抽象的组成原理知识具象化，极大提升了教学效果与学生动手创新能力。系统配备最小化但典型的指令集、监控程序及串行接口，可直接连接终端，完美诠释计算机硬件系统的基本组成与工作流程。

2. 微机接口及应用实验平台：从原理到应用的综合实训

本实验台的微机接口及应用单元，是一款功能强大的86系列通用微机接口实验系统。它综合了基础数字电路（TTL集成电路实验）、专业核心课（微机原理接口实验）与综合应用（控制实验）于一体，真正实现了“专业基础+专业核心+课程设计”的三合一教学。采用获奖的“自锁紧”插座，连接可靠耐用。学生可直接在连接的微机上编写调试汇编或C语言程序，控制实验电路。平台提供丰富的接口芯片实验（如8255、8253、ADC0809、DAC0832等）及扩展插座，并支持竞赛抢答器、交通灯控制、电机控制等趣味性与工程性极强的综合应用实验，全面培养学生系统开发能力。

二、 主要技术指标与系统配置

• 计算机组成原理单元：

• 字长与存储：支持8位/16位字长切换，最大寻址空间36KB(8位)/18KB(16位)，基本配置8KB ROM + 2KB RAM。

• 核心部件：位片结构运算器，支持8种算术逻辑运算；微程序与硬布线两种控制器方案；集成INTEL8251串行接口。

• 电源与显示：单一+5V电源供电，板载大量LED指示灯实时显示数据/信号状态。

• 微机接口及应用单元：

• 系统组成：包含PC总线扩展卡、主板、键盘显示实验板及连接电缆。

• 核心接口：提供I/O译码、8255、8253、ADC0809、DAC0832等标准接口实验电路。

• 辅助电路：集成逻辑电平开关、LED显示、数码管、时钟信号源、逻辑笔等。

• 扩展能力：提供多个IC插座，支持TTL数字电路实验及接口扩展。

• 实验桌体：采用铝木结构，优质氧化铝型材框架，防火耐磨高密度板桌面，连体电脑桌设计，下部配备储物柜与主机柜，美观耐用。

三、 丰富的实验项目支持

（一）计算机组成原理实验项目

• 基本实验：基础汇编程序设计、脱机运算器实验、组合/微程序控制器实验、主存储器实验、串行口实验等。

• 课程/毕业设计（可选）：系统故障诊断、监控程序扩充、全新指令系统CPU设计、外设接口驱动开发等深度实践。

（二）微机接口及应用实验项目

• 数字电路层：门电路、组合逻辑电路、触发器、计数器、译码器等TTL集成电路实验。

• 微机原理层：I/O地址译码、可编程并行/串行接口、A/D与D/A转换、定时计数器、中断与DMA实验。

• 综合应用层：竞赛抢答器、交通灯控制、直流/步进电机控制、电子琴、数字录音机等趣味控制实验。

这款计算机组成原理、微机接口及应用综合实验台，通过高度集成与精心设计，完美解决了计算机硬件核心课程实验教学分散、设备繁杂的痛点。它不仅是一套功能强大的硬件实验教学设备，更是一个支持从验证、设计到创新各层次的开放式综合实验教学平台，是助力高校培养具备扎实硬件功底与系统创新能力的高素质工程人才的理想选择。
