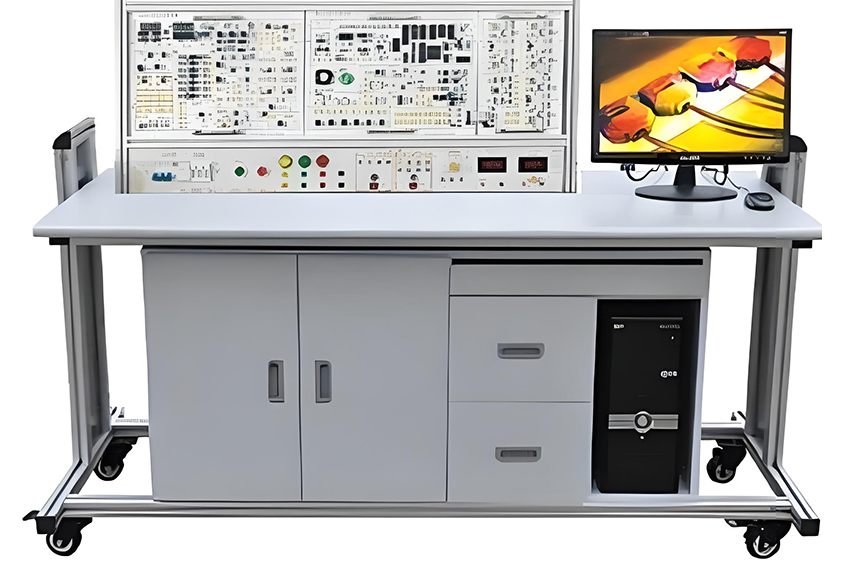

信号与系统控制理论.计算机控制技术实验台

信号与系统控制理论.计算机控制技术实验台

一、 产品核心定位：融合三大核心课程的一体化解决方案

本产品是一款高度集成化的信号与系统控制理论计算机控制技术实验台，它将“信号与系统”、“控制理论”和“计算机控制技术”三大电类核心课程的经典与前沿实验环节深度融合于单一平台。该设备并非简单的实验箱叠加，而是一套系统化的综合教学实验系统，能够完整覆盖上述三门课程教学大纲要求的全部基础性与综合性实验内容。

实验台集成了多种高精度测量仪表与先进的虚拟仪器，系统功能完善，实验资源丰富。通过在本平台上的实践，学生能够从信号分析、系统建模、控制器设计到计算机算法实现，完成完整的控制闭环认知与训练，极大地提升对复杂工程系统的分析、设计与调试能力，是高等院校、职业院校建设自动化、电子信息、仪器科学等专业高水平实验室的理想核心教学设备。

二、 系统核心特点与优势

1. 三合一高度集成：独创性地将信号与系统实验平台、控制理论实验装置和计算机控制技术实训系统的功能融为一体，节省实验室空间，提高设备利用率，实现知识体系的无缝衔接。

2. 实验内容全面且先进：

• 信号与系统：不仅包含信号的分解/合成、采样/恢复、滤波器设计等经典实验，还涵盖一阶、二阶电路特性的深入研究。

• 控制理论：兼顾连续系统（模拟）与离散系统（数字）实验，涵盖经典控制理论与现代控制理论（如状态反馈、极点配置）。

• 计算机控制技术：除常规A/D、D/A、PID、数字滤波等实验外，引入大林算法、最小拍、解耦控制等先进算法，并通过虚拟示波器软件进行实时监控与数据分析，贴近工程实际。

3. 虚实结合，贴近工程：平台配备直流电机、步进电机、温度控制装置等实物被控对象，可将算法验证于真实物理系统，完成速度闭环控制、位置控制、温度PID控制等综合实验，实现从仿真到实物的跨越。

4. 开放灵活，扩展性强：提供自由实验区，由运放、阻容元件、电位器及布线区构成，学生可自主搭建和模拟各类受控对象数学模型，支持课程设计、毕业设计及创新研究，体现了良好的教学延展性。

5. 结构可靠，操作便捷：模块化设计，布局清晰，采用自锁紧连接线，接线可靠；测量仪表集成度高，操作流程简洁，维护方便。

三、 技术性能规格

• 输入电源：单相三线 AC220V ±10%， 50Hz

• 工作环境：温度-10℃ ~ +50℃，相对湿度 <85%（25℃），海拔<4000m

• 安全绝缘：绝缘电阻 > 3MΩ

• 整机容量：< 0.5kVA

• 外形尺寸：约135cm（长）× 70cm（宽）× 140cm（高）（以实物为准）

四、 系统组成与功能模块详解

本三合一实验台采用分层模块化设计，主要包含以下部分：

1. 电源输入模块：提供±5V、±12V多组稳定直流电源，为所有模拟与数字电路供电。

2. 函数信号发生器模块：可输出正弦波、三角波、方波、矩形波、扫频信号五种波形。频率覆盖8Hz-100KHz（分四档），信号的频率、幅度、占空比、扫速均可调，是信号与系统实验的优质信号源。

3. 测量仪表模块：

• 四位数显频率计：测量范围1Hz-300KHz，自动换挡。

• 三位半数显毫伏表：测量范围0-20V，频响0-100KHz。

• 虚拟信号测量单元（软件）：在PC上实现双踪示波器、频率特性分析仪（伯德图）等功能，增强数据可视化与分析能力。

4. 实物被控对象与驱动模块：

• 直流电机及驱动单元：用于完成直流电机闭环调速控制实验。

• 步进电机及驱动单元：用于完成步进电机细分控制与定位实验。

• 温度加热炉及检测单元：用于完成温度PID闭环控制实验。

5. 开放式自由实验区：提供运算放大器、电阻、电容、电位器等基础元件和通用布线区，支持学生自行设计和搭建电路，用于模拟复杂系统或验证自定义控制器，是开展控制理论综合设计和计算机控制创新实验的关键区域。

6. 主实验箱体：内置“信号与系统及数字信号处理”与“自控原理与计算机控制”两大核心功能板卡，通过精心设计的接口与上述模块连接，构成完整的实验链路。

7. 实验桌：采用铝木结构，桌面为防火防水耐磨板材，与电脑桌连体设计。下部配备储存柜和主机柜，美观大方，坚固耐用。

五、 实验项目总览（覆盖三大课程体系）

（一）信号与系统实验项目

1. 基本运算单元特性实验

2. 阶跃响应与冲激响应研究

3. 连续系统的模拟实验

4. 无源/有源滤波器设计与分析

5. 采样定理与信号恢复实验

6. 网络状态轨迹显示

7. 一阶/二阶电路的暂态响应研究

8. 二阶电路传输特性测试

9. 网络函数的模拟实现

10. 周期信号的分解与合成实验

11. 相位对波形合成的影响研究

（二）控制理论实验项目

1. 典型环节（比例、积分、微分等）的模拟研究

2. 典型系统瞬态响应与稳定性分析

3. 系统校正（超前、滞后、PID校正器设计）

4. 线性系统频率特性测试（伯德图、奈氏图）

5. 典型非线性环节特性研究

6. 非线性系统相平面分析

7. 非线性系统描述函数法分析

8. 采样系统性能分析

9. 采样控制系统的数字校正

10. 状态反馈与极点配置（现代控制理论）

（三）计算机控制技术实验项目

1. A/D与D/A转换原理实验

2. 采样保持器特性实验

3. 数字滤波器（FIR/IIR）设计

4. 数字PID控制算法（位置式、增量式、积分分离式）

5. 最小拍控制（有纹波与无纹波系统）

6. 大林（Dahlin）算法控制

7. 非线性系统的计算机控制

8. 多变量系统解耦控制

9. 综合控制算法设计实验

（四）计算机控制技术—实物对象综合实验

1. 直流电机闭环调速系统实验（实物）

2. 温度过程PID闭环控制实验（实物）

3. 步进电机开环/闭环控制实验（实物）

六、 标准配置清单
